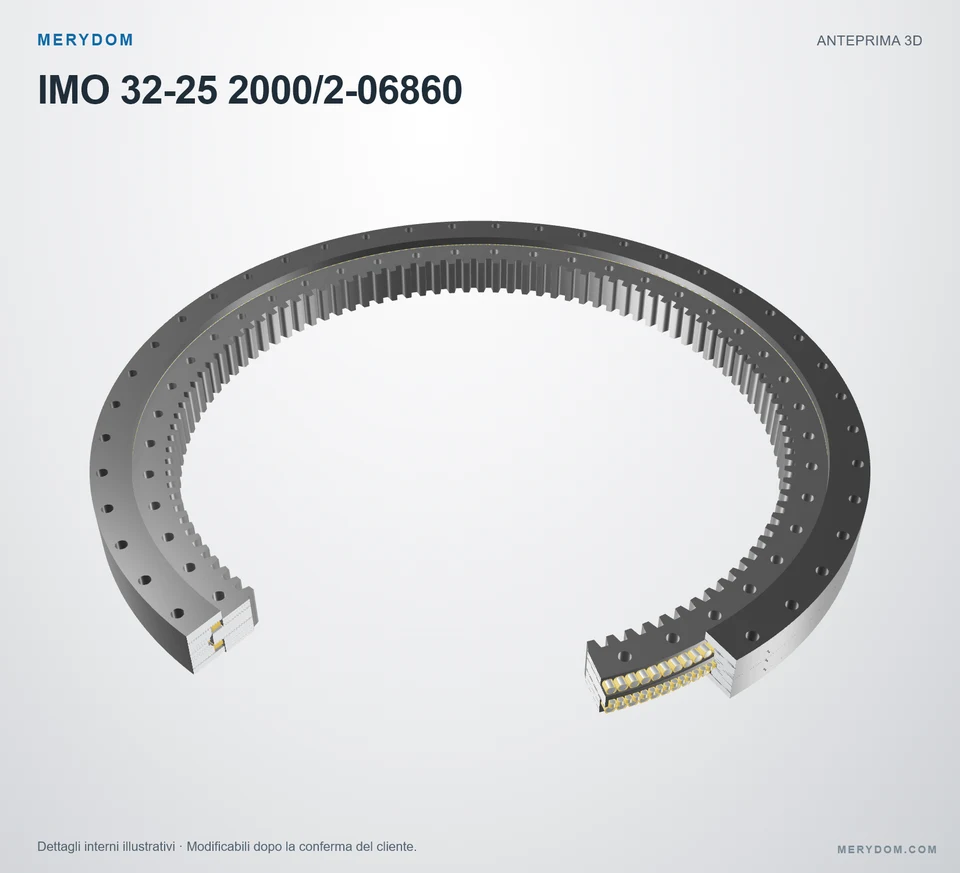

Cuscinetto di rotazione sostitutivo per IMO 32-25 2000/2-06860
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 32-25 2000/2-06860. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: IMO 32-25 2000/2-06860. Serie: 325. Struttura del cuscinetto: Rulli a tre file. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
32-25 2000/2-06860
Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 32-25 2000/2-06860.
- Overall OD (Do)
- 2181 mm
- Overall ID (di)
- 1728 mm
- Altezza totale
- 147 mm
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 44 / 44 esterno / interno
- Design del cuscinetto
- Rulli a tre file
Verificato da MERYDOMLivello 3 · Registro di verifica tecnica
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

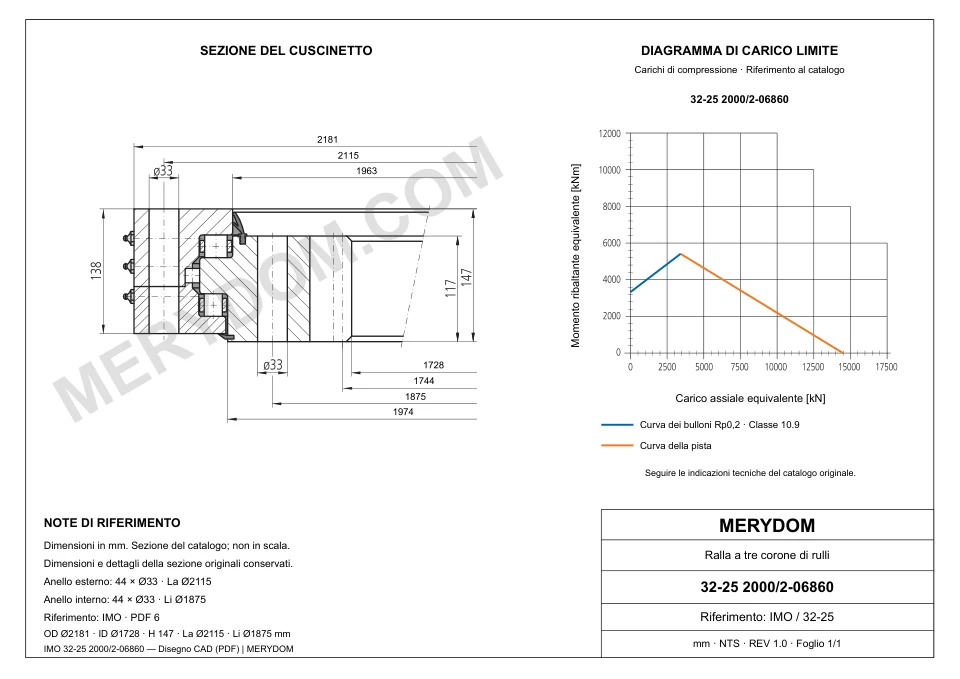

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Da)
- 2.181 mm
- Diametro interno totale (di)
- 1.728 mm
- Peso del gruppo (G)
- 1.202 kg
- Altezza totale (H)
- 147 mm
- Diametro interno anello esterno (Di)
- 1.963 mm
- Diametro esterno anello interno (da)
- 1.974 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 2.115 mm
- Circonferenza bulloni anello interno (Li)
- 1.875 mm
- Fori di montaggio anello esterno (na)
- 44
- Fori di montaggio anello interno (n)
- 44
- Diametro fori anello esterno (Øa)
- 33 mm
- Diametro fori anello interno (Øi)
- 33 mm
Dentatura
- Diametro primitivo dentatura (d)
- 1.744 mm
- Modulo della dentatura (m)
- 16 mm
- Numero di denti (z)
- 109
- Coefficiente di spostamento del profilo (x)
- -0,5
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione IMO 32-25 2000/2-06860
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 32-25 2000/2-06860 |
| Certificato intercambiabile con | IMO 32-25 2000/2-06860 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | IMO |
| Serie | 325 Serie |
| Modello di riferimento | 32-25 2000/2-06860 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Rulli a tre file |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Diametro esterno totale (Da) | 2.181 mm |
| Diametro interno totale (di) | 1.728 mm |
| Peso del gruppo (G) | 1.202 kg |
| Altezza totale (H) | 147 mm |
| Diametro interno anello esterno (Di) | 1.963 mm |
| Diametro esterno anello interno (da) | 1.974 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 2.115 mm |
| Circonferenza bulloni anello interno (Li) | 1.875 mm |
| Fori di montaggio anello esterno (na) | 44 |
| Fori di montaggio anello interno (n) | 44 |
| Diametro fori anello esterno (Øa) | 33 mm |
| Diametro fori anello interno (Øi) | 33 mm |
| Dentatura | |
| Diametro primitivo dentatura (d) | 1.744 mm |
| Modulo della dentatura (m) | 16 mm |
| Numero di denti (z) | 109 |
| Coefficiente di spostamento del profilo (x) | -0,5 |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (fz_norm) | 185 kN |
| Forza circonferenziale ammessa, massima (fz_max) | 342 kN |
| Capacità di carico radiale statica (Co_rad) | 1.577 kN |
| Capacità di carico assiale statica, trazione (Co_ax_T) | 14.451 kN |
| Capacità di carico assiale statica, compressione (Co_ax_H) | 8.508 kN |
| Capacità di carico radiale dinamica (C_rad) | 762 kN |
| Capacità di carico assiale dinamica, trazione (C_ax_T) | 2.417 kN |
| Capacità di carico assiale dinamica, compressione (C_ax_H) | 1.773 kN |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

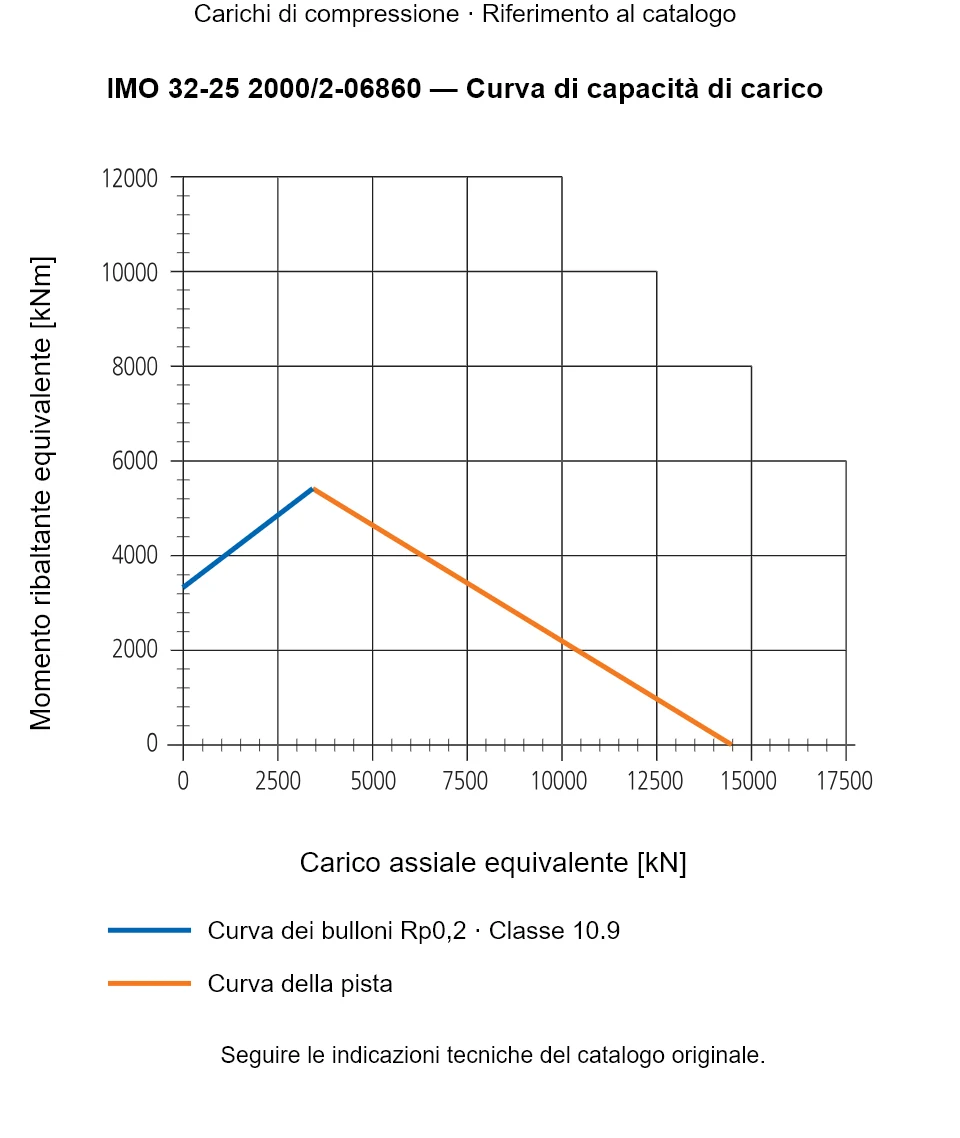

IMO 32-25 2000/2-06860 — Curva di capacità di carico
IMO 32-25 2000/2-06860 — Curva di capacità di carico
IMO 32-25 2000/2-06860 — Curva di capacità di carico · Carichi di compressione · Riferimento al catalogo. Seguire le indicazioni tecniche del catalogo originale.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per IMO 32-25 2000/2-06860
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
