Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento

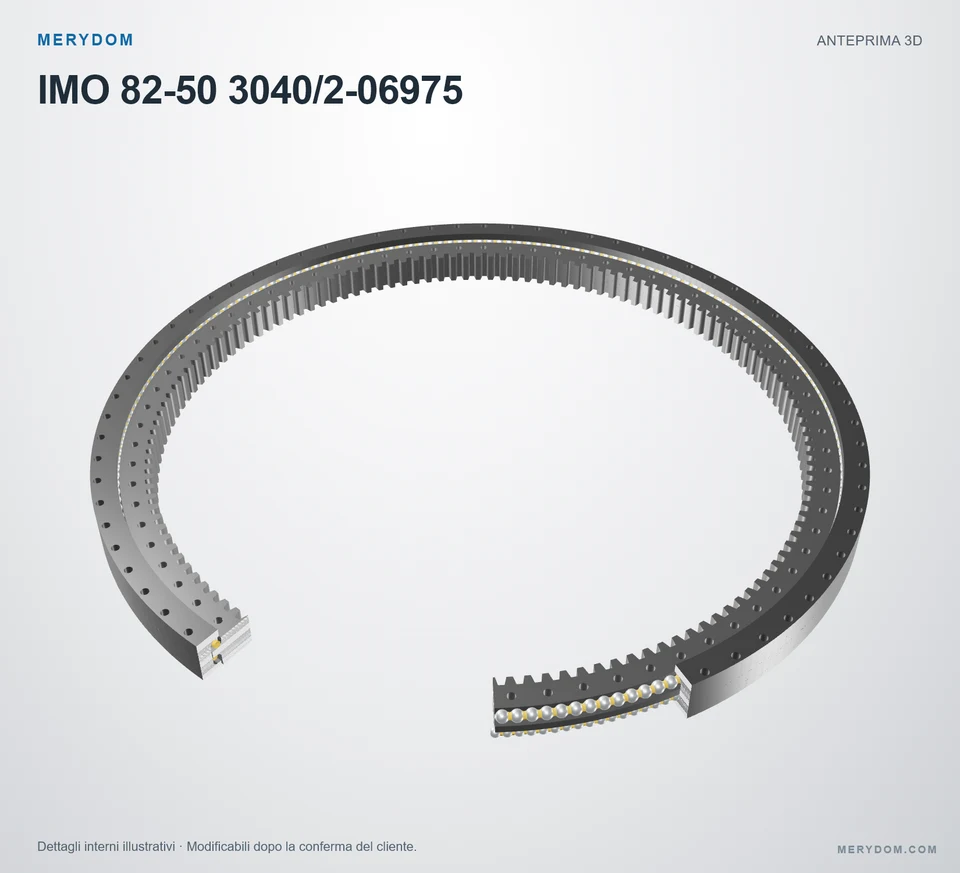

Cuscinetto di rotazione sostitutivo per IMO 82-50 3040/2-06975
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 82-50 3040/2-06975. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: IMO 82-50 3040/2-06975. Serie: 850. Struttura del cuscinetto: Sfere a doppio contatto assiale. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
82-50 3040/2-06975
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 82-50 3040/2-06975.
- Overall OD (Do)
- 3205 mm
- Overall ID (di)
- 2720 mm
- Altezza totale
- Non pubblicato
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 72 / esterno / interno
- Design del cuscinetto
- Sfere a doppio contatto assiale
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

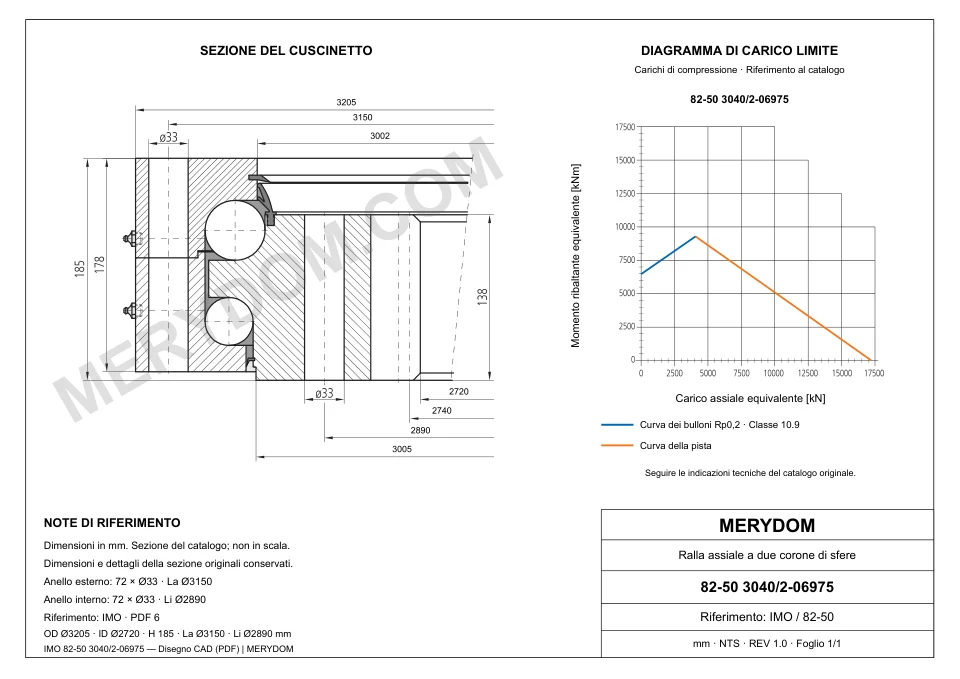

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Da)
- 3.205 mm
- Diametro interno totale (di)
- 2.720 mm
- Peso del gruppo (G)
- 2.295 kg
Montaggio
- Circonferenza bulloni anello esterno (La)
- 3.150 mm
- Circonferenza bulloni anello interno (Li)
- 2.890 mm
- Fori di montaggio anello esterno (na)
- 72
Dentatura
- Diametro primitivo dentatura (d)
- 2.740 mm
- Modulo della dentatura (m)
- 20 mm
- Numero di denti (z)
- 137
- Coefficiente di spostamento del profilo (x)
- -0,5
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione IMO 82-50 3040/2-06975
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 82-50 3040/2-06975 |
| Certificato intercambiabile con | IMO 82-50 3040/2-06975 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | IMO |
| Serie | 850 Serie |
| Modello di riferimento | 82-50 3040/2-06975 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a doppio contatto assiale |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Diametro esterno totale (Da) | 3.205 mm |
| Diametro interno totale (di) | 2.720 mm |
| Peso del gruppo (G) | 2.295 kg |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 3.150 mm |
| Circonferenza bulloni anello interno (Li) | 2.890 mm |
| Fori di montaggio anello esterno (na) | 72 |
| Dentatura | |
| Diametro primitivo dentatura (d) | 2.740 mm |
| Modulo della dentatura (m) | 20 mm |
| Numero di denti (z) | 137 |
| Coefficiente di spostamento del profilo (x) | -0,5 |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (fz_norm) | 272 kN |
| Forza circonferenziale ammessa, massima (fz_max) | 495 kN |
| Capacità di carico radiale statica (Co_rad) | 3.508 kN |
| Capacità di carico assiale statica, trazione (Co_ax_T) | 17.321 kN |
| Capacità di carico assiale statica, compressione (Co_ax_H) | 14.406 kN |
| Capacità di carico radiale dinamica (C_rad) | 755 kN |
| Capacità di carico assiale dinamica, trazione (C_ax_T) | 1.785 kN |
| Capacità di carico assiale dinamica, compressione (C_ax_H) | 1.419 kN |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

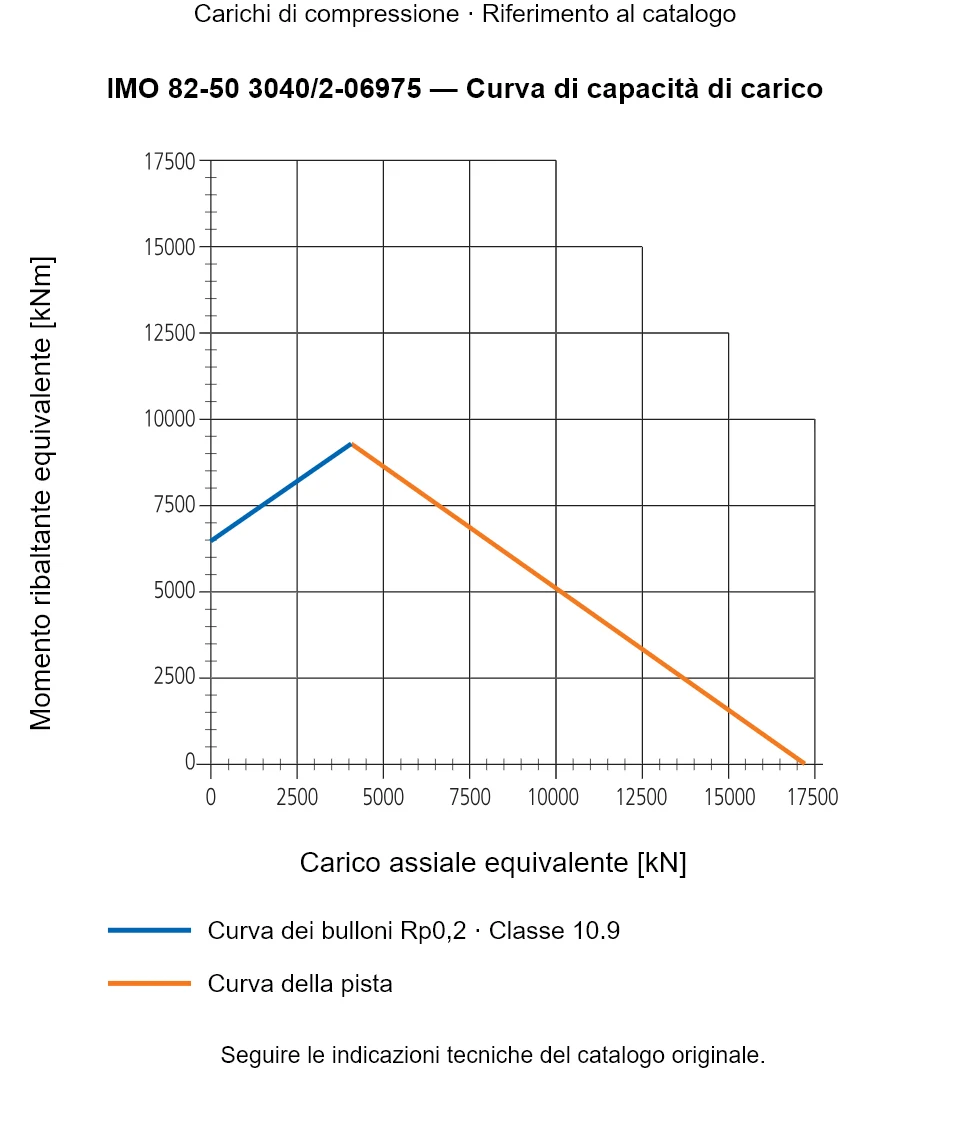

CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie 850
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per IMO 82-50 3040/2-06975
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
