Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento

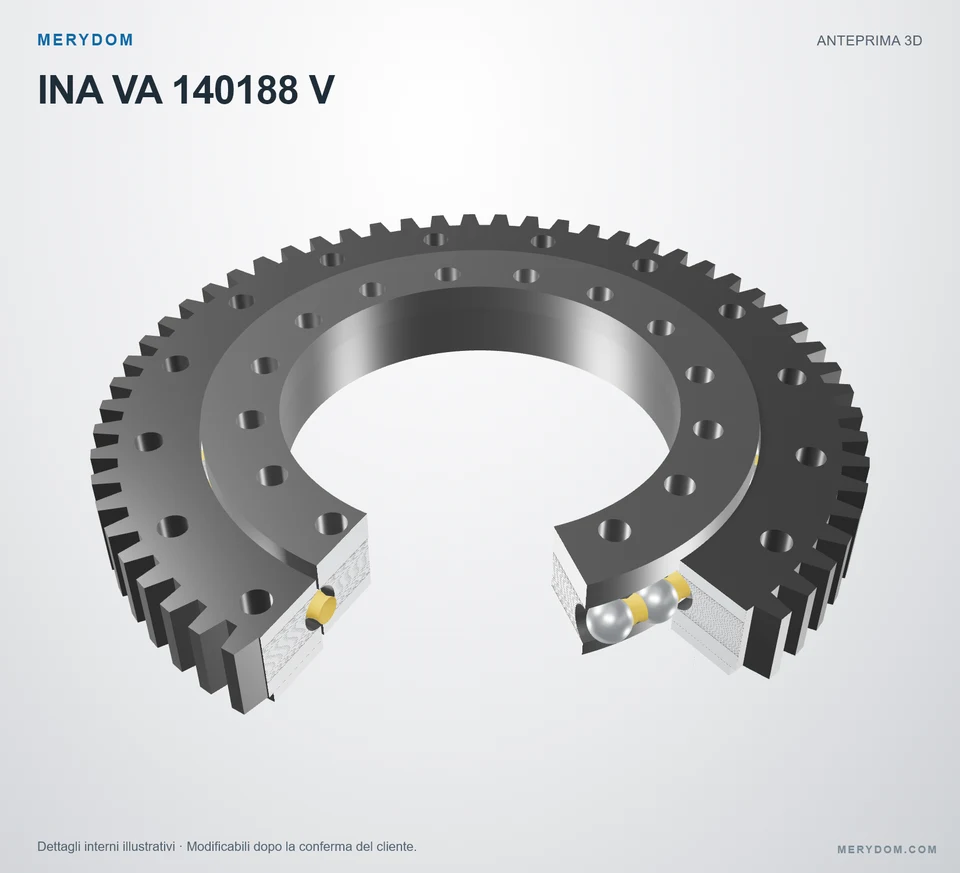

Cuscinetto di rotazione sostitutivo per INA VA 140188 V
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VA 140188 V. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: INA VA 140188 V. Serie: Va. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura esterna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
VA 140188 V
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VA 140188 V.
- Overall OD (Do)
- 259,36 mm
- Overall ID (di)
- 135 mm
- Altezza totale
- 35 mm
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 16 / 16 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

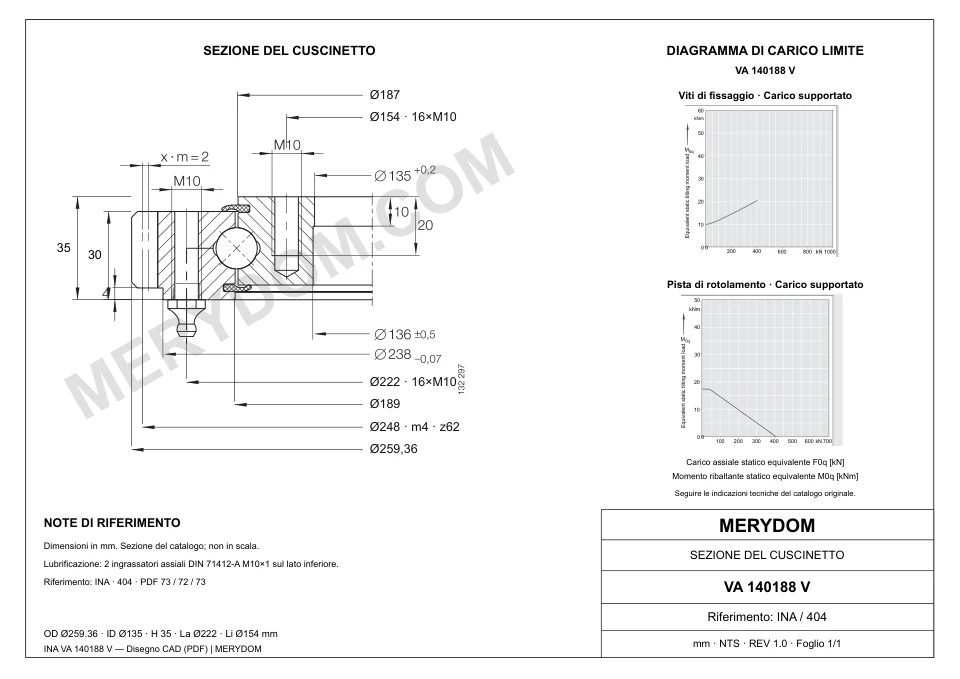

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Massaa (Massaa)
- 7,5 kg
- Diametro esterno totale (Da)
- 259,36 mm
- Diametro interno totale (di)
- 135 mm
- Diametro di catalogo Di (Di)
- 189 mm
- Diametro di catalogo da (da)
- 187 mm
- Altezza totale (H)
- 35 mm
- Altezza interna (h)
- 30 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 222 mm
- Circonferenza bulloni anello interno (Li)
- 154 mm
- Fori di montaggio anello esterno (na)
- 16
- Fori di montaggio anello interno (ni)
- 16
Dentatura
- Diametro primitivo dentatura (d0)
- 248 mm
- Modulo della dentatura (m)
- 4 mm
- Numero di denti (z)
- 62
- Larghezza della dentatura (b)
- 26 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione INA VA 140188 V
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | VA 140188 V |
| Certificato intercambiabile con | INA VA 140188 V |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | INA |
| Serie | Va Serie |
| Modello di riferimento | VA 140188 V |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Massaa (Massaa) | 7,5 kg |
| Diametro esterno totale (Da) | 259,36 mm |
| Diametro interno totale (di) | 135 mm |
| Diametro di catalogo Di (Di) | 189 mm |
| Diametro di catalogo da (da) | 187 mm |
| Altezza totale (H) | 35 mm |
| Altezza interna (h) | 30 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 222 mm |
| Circonferenza bulloni anello interno (Li) | 154 mm |
| Fori di montaggio anello esterno (na) | 16 |
| Fori di montaggio anello interno (ni) | 16 |
| Dentatura | |
| Diametro primitivo dentatura (d0) | 248 mm |
| Modulo della dentatura (m) | 4 mm |
| Numero di denti (z) | 62 |
| Larghezza della dentatura (b) | 26 mm |
| Capacità di carico | |
| Carico radiale massimo ammissibile (Fr perm) | 44,8 kN |
| Capacità di carico assiale dinamica di base (Ca) | 118 kN |
| Capacità di carico assiale statica di base (C0a) | 410 kN |
| Capacità di carico radiale dinamica di base (Cr) | 77 kN |
| Capacità di carico radiale statica di base (C0r) | 185 kN |
| Forza normale sul dente (Fznorm) | 10,4 kN |
| Forza massima sul dente (Fzmax) | 15,3 kN |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

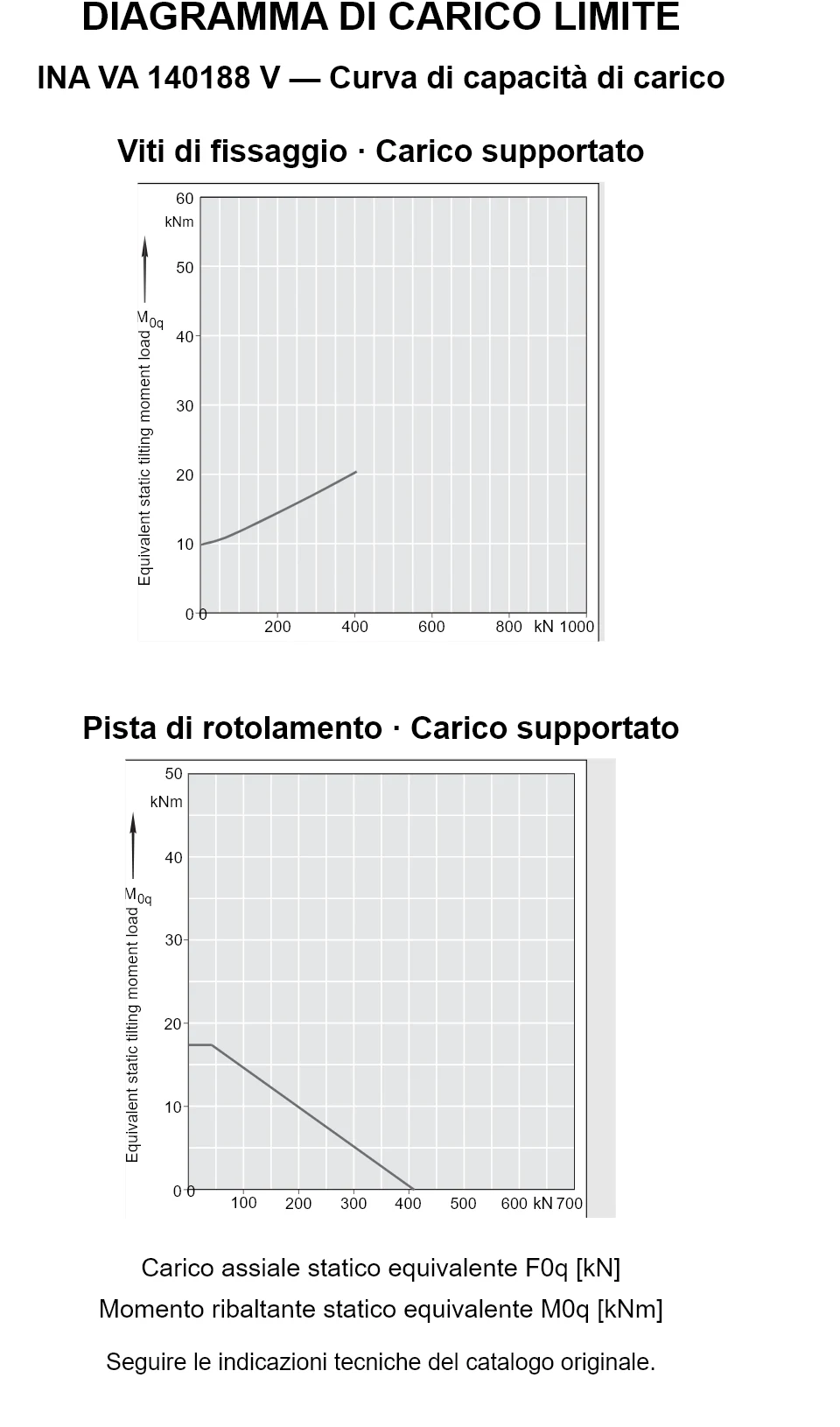

CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie Va
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per INA VA 140188 V
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
