Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento

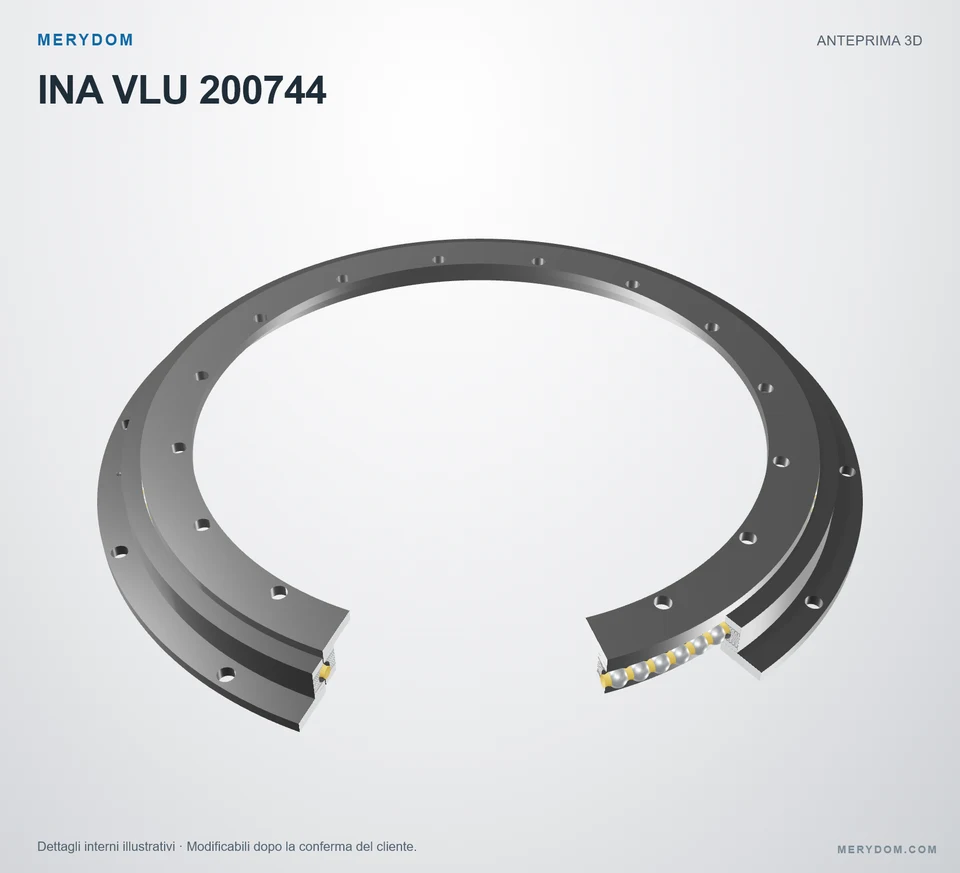

Cuscinetto di rotazione sostitutivo per INA VLU 200744
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VLU 200744. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: INA VLU 200744. Serie: VLU 20. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Senza dentatura.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
VLU 200744
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VLU 200744.
- Overall OD (Do)
- 848–0,6 mm
- Overall ID (di)
- 634+0,6 mm
- Altezza totale
- Non pubblicato
- Configurazione dentatura
- Senza dentatura
- Fori di fissaggio
- 12 / 16 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

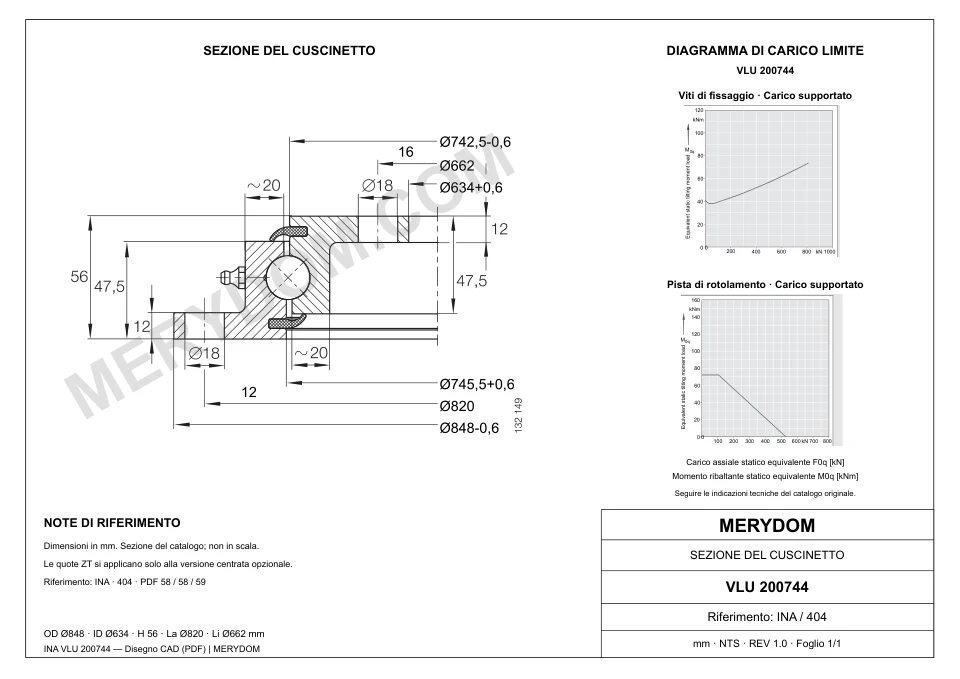

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Massaa (Massaa)
- 42,5 kg
- Diametro esterno totale (Da)
- 848–0,6 mm
- Diametro di centraggio esterno (DaZT)
- 846 mm
- Diametro interno totale (di)
- 634+0,6 mm
- Diametro di centraggio interno (diZT)
- 636 mm
- Diametro di catalogo Di (Di)
- 745,5+0,6 mm
- Diametro di catalogo da (da)
- 742,5–0,6 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 820 mm
- Fori di montaggio anello esterno (na)
- 12
- Circonferenza bulloni anello interno (Li)
- 662 mm
- Fori di montaggio anello interno (ni)
- 16
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione INA VLU 200744
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | VLU 200744 |
| Certificato intercambiabile con | INA VLU 200744 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | INA |
| Serie | VLU 20 Serie |
| Modello di riferimento | VLU 200744 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Senza dentatura |
| Dimensioni | |
| Massaa (Massaa) | 42,5 kg |
| Diametro esterno totale (Da) | 848–0,6 mm |
| Diametro di centraggio esterno (DaZT) | 846 mm |
| Diametro interno totale (di) | 634+0,6 mm |
| Diametro di centraggio interno (diZT) | 636 mm |
| Diametro di catalogo Di (Di) | 745,5+0,6 mm |
| Diametro di catalogo da (da) | 742,5–0,6 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 820 mm |
| Fori di montaggio anello esterno (na) | 12 |
| Circonferenza bulloni anello interno (Li) | 662 mm |
| Fori di montaggio anello interno (ni) | 16 |
| Capacità di carico | |
| Carico radiale massimo ammissibile (Fr perm) | 93,6 kN |
| Capacità di carico assiale dinamica di base (Ca) | 211 kN |
| Capacità di carico assiale statica di base (C0a) | 530 kN |
| Capacità di carico radiale dinamica di base (Cr) | 138 kN |
| Capacità di carico radiale statica di base (C0r) | 198 kN |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie VLU 20
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per INA VLU 200744
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
