Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento

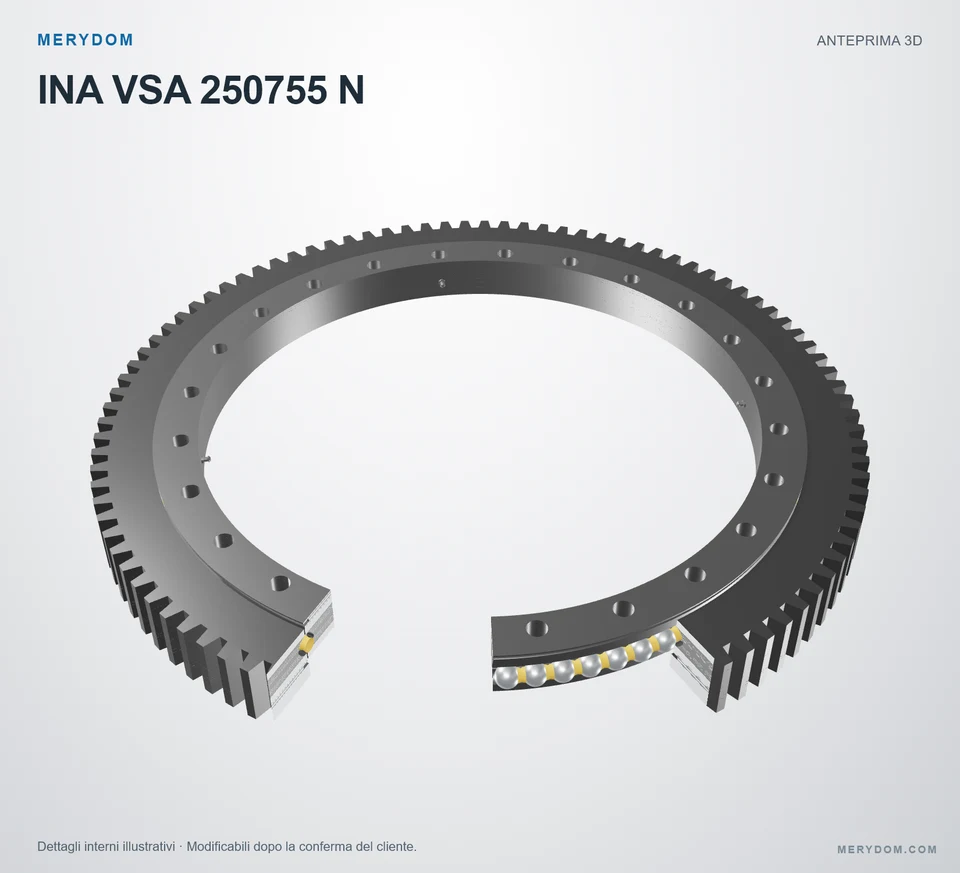

Cuscinetto di rotazione sostitutivo per INA VSA 250755 N
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VSA 250755 N. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: INA VSA 250755 N. Serie: VSA 25. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura esterna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
VSA 250755 N
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VSA 250755 N.
- Overall OD (Do)
- 898 mm
- Overall ID (di)
- 655 mm
- Altezza totale
- Non pubblicato
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 24 / 24 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

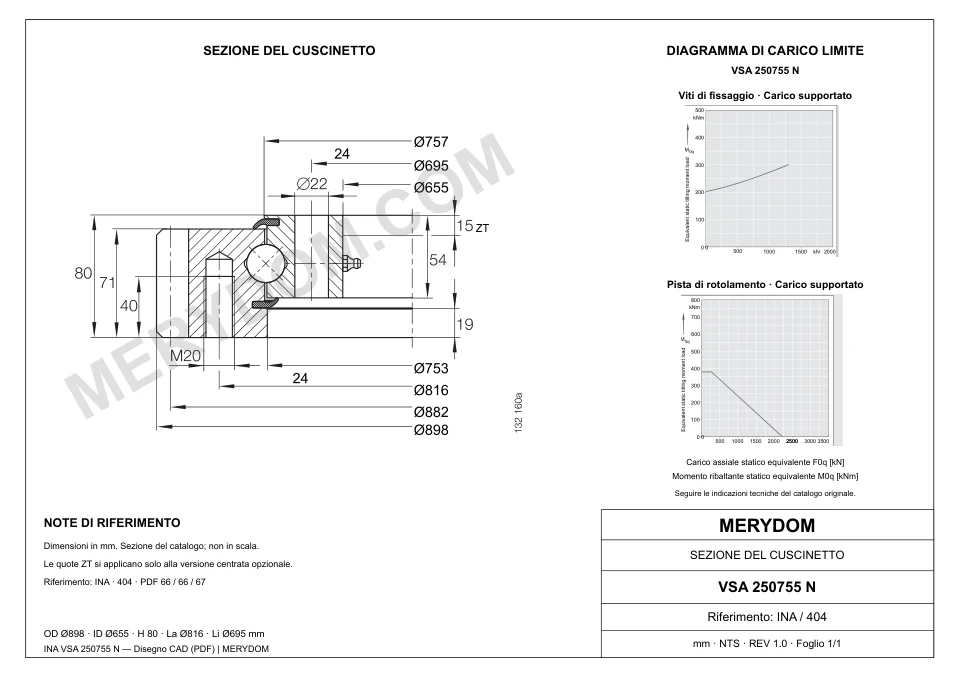

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Massaa (Massaa)
- 128 kg
- Diametro esterno totale (Da)
- 898 mm
- Diametro interno totale (di)
- 655 mm
- Diametro di centraggio interno (diZT)
- 657 mm
- Diametro di catalogo Di (Di)
- 753 mm
- Diametro di centraggio da catalogo DiZT (DiZT)
- 755 mm
- Diametro di catalogo da (da)
- 757 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 816 mm
- Circonferenza bulloni anello interno (Li)
- 695 mm
- Numero comune di fori di montaggio (nB)
- 24
Dentatura
- Diametro primitivo dentatura (d0)
- 882 mm
- Modulo della dentatura (m)
- 9 mm
- Numero di denti (z)
- 98
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione INA VSA 250755 N
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | VSA 250755 N |
| Certificato intercambiabile con | INA VSA 250755 N |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | INA |
| Serie | VSA 25 Serie |
| Modello di riferimento | VSA 250755 N |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Massaa (Massaa) | 128 kg |
| Diametro esterno totale (Da) | 898 mm |
| Diametro interno totale (di) | 655 mm |
| Diametro di centraggio interno (diZT) | 657 mm |
| Diametro di catalogo Di (Di) | 753 mm |
| Diametro di centraggio da catalogo DiZT (DiZT) | 755 mm |
| Diametro di catalogo da (da) | 757 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 816 mm |
| Circonferenza bulloni anello interno (Li) | 695 mm |
| Numero comune di fori di montaggio (nB) | 24 |
| Dentatura | |
| Diametro primitivo dentatura (d0) | 882 mm |
| Modulo della dentatura (m) | 9 mm |
| Numero di denti (z) | 98 |
| Capacità di carico | |
| Carico radiale massimo ammissibile (Fr perm) | 290,4 kN |
| Forza normale sul dente (Fznorm) | 55,1 kN |
| Forza massima sul dente (Fzmax) | 80,2 kN |
| Capacità di carico assiale dinamica di base (Ca) | 460 kN |
| Capacità di carico assiale statica di base (C0a) | 2.250 kN |
| Capacità di carico radiale dinamica di base (Cr) | 300 kN |
| Capacità di carico radiale statica di base (C0r) | 1.010 kN |
| Gioco radiale (Gioco radiale) | 0,03 incl. 0,13 mm |
| Gioco assiale di inclinazione (Gioco assiale di inclinazione) | 0,05 incl. 0,24 mm |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

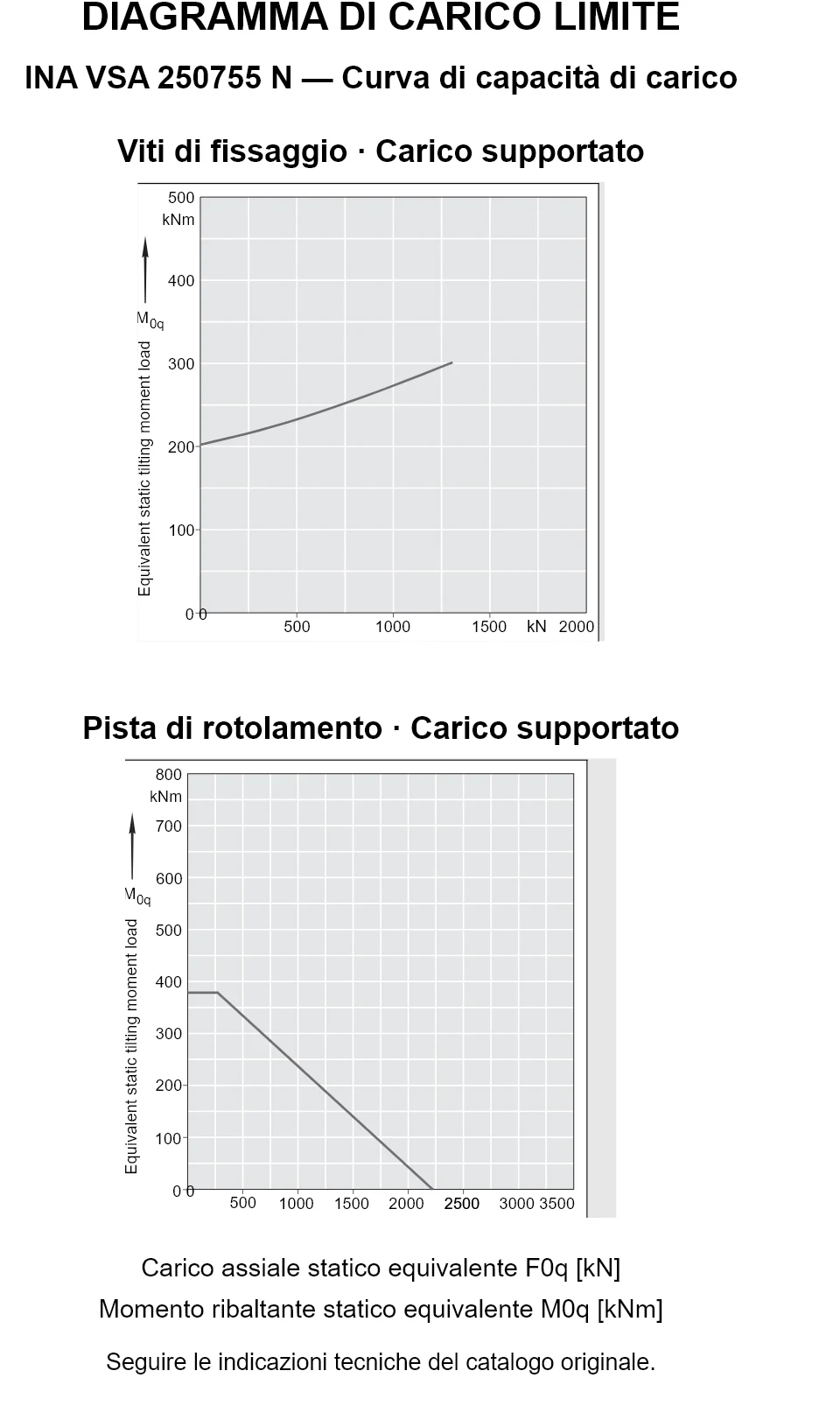

CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie VSA 25
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per INA VSA 250755 N
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
