Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento
Cuscinetto di rotazione sostitutivo per INA XSA 140414 N
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA XSA 140414 N. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: INA XSA 140414 N. Serie: Xsa 14. Struttura del cuscinetto: Rulli incrociati. Configurazione dentatura: Dentatura esterna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
XSA 140414 N
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA XSA 140414 N.
- Overall OD (Do)
- 503,3 mm
- Overall ID (di)
- 344 mm
- Altezza totale
- Non pubblicato
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 20 / 24 esterno / interno
- Design del cuscinetto
- Rulli incrociati
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Massaa (Massaa)
- 32 kg
- Diametro esterno totale (Da)
- 503,3 mm
- Diametro interno totale (di)
- 344 mm
- Diametro di catalogo Di (Di)
- 417 mm
- Diametro di catalogo da (da)
- 413–0,5 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 455 mm
- Fori di montaggio anello esterno (na)
- 20
- Circonferenza bulloni anello interno (Li)
- 368 mm
- Fori di montaggio anello interno (ni)
- 24
Dentatura
- Diametro primitivo dentatura (d0)
- 495 mm
- Modulo della dentatura (m)
- 5 mm
- Numero di denti (z)
- 99
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione INA XSA 140414 N
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | XSA 140414 N |
| Certificato intercambiabile con | INA XSA 140414 N |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | INA |
| Serie | Xsa 14 Serie |
| Modello di riferimento | XSA 140414 N |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Rulli incrociati |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Massaa (Massaa) | 32 kg |
| Diametro esterno totale (Da) | 503,3 mm |
| Diametro interno totale (di) | 344 mm |
| Diametro di catalogo Di (Di) | 417 mm |
| Diametro di catalogo da (da) | 413–0,5 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 455 mm |
| Fori di montaggio anello esterno (na) | 20 |
| Circonferenza bulloni anello interno (Li) | 368 mm |
| Fori di montaggio anello interno (ni) | 24 |
| Dentatura | |
| Diametro primitivo dentatura (d0) | 495 mm |
| Modulo della dentatura (m) | 5 mm |
| Numero di denti (z) | 99 |
| Capacità di carico | |
| Carico radiale massimo ammissibile (Fr perm) | 82,6 kN |
| Forza normale sul dente (Fznorm) | 15,9 kN |
| Forza massima sul dente (Fzmax) | 23,6 kN |
| Capacità di carico assiale dinamica di base (Ca) | 229 kN |
| Capacità di carico assiale statica di base (C0a) | 520 kN |
| Capacità di carico radiale dinamica di base (Cr) | 146 kN |
| Capacità di carico radiale statica di base (C0r) | 250 kN |
| Precarico (Precarico) | 0,01 incl. 0,03 mm |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

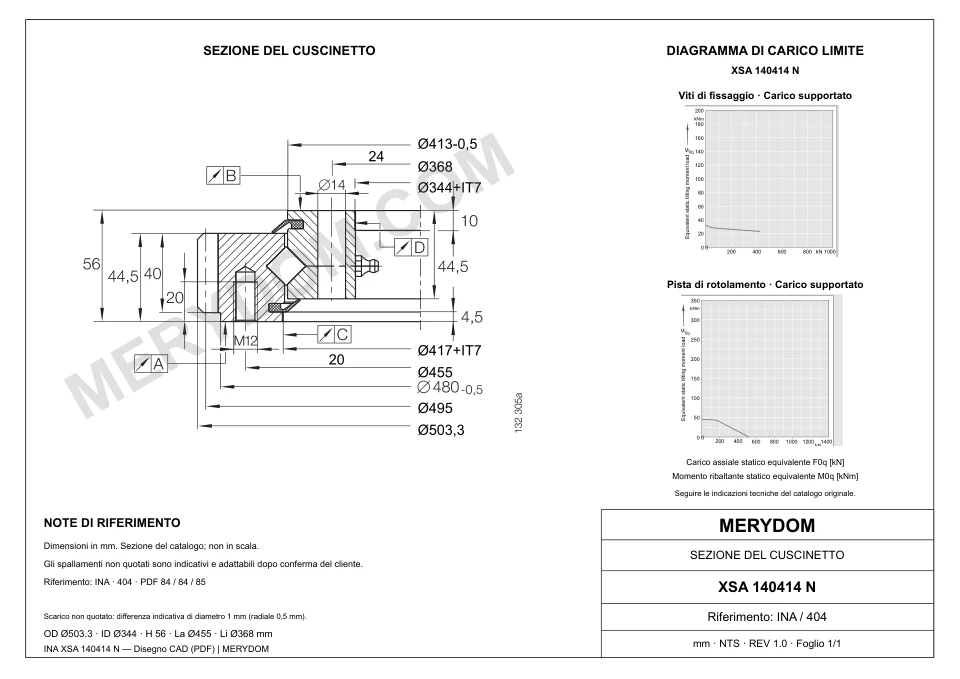

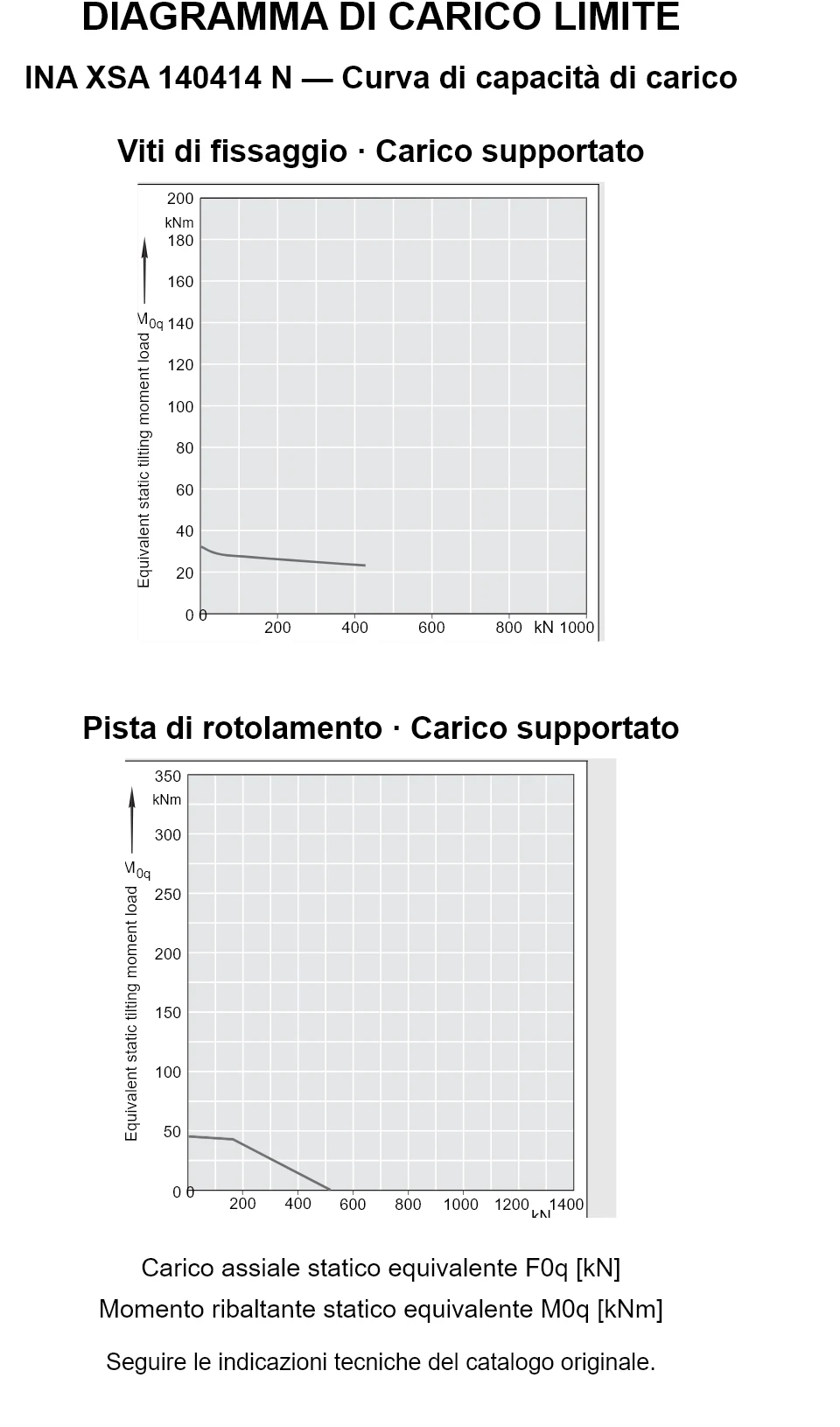

CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie Xsa 14
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per INA XSA 140414 N
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
