Cuscinetto di rotazione sostitutivo per Kaydon 16319001

Verificato di livello 3

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16319001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Modello di riferimento: Kaydon 16319001. Serie: Xr. Struttura del cuscinetto: Rulli incrociati. Configurazione dentatura: Senza dentatura.

Rulli cilindrici incrociati in piste a V. Dimensioni, numero dei rulli e separatori sono illustrativi.

Richiedi prezzo e consegnaTorna al catalogo sostitutivo
Torna al catalogo sostitutivo

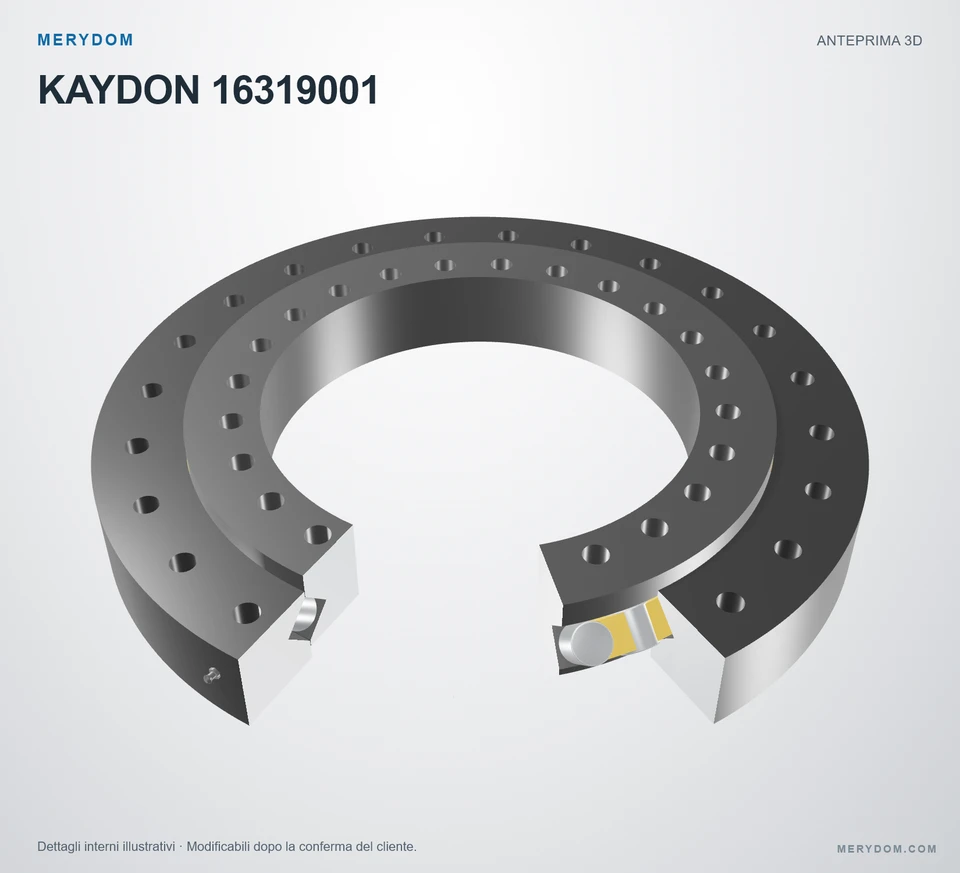

KAYDON 16319001 — anteprima del modello 3D
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATA

16319001

Verificato da MERYDOMLivello 3 · Registro di verifica tecnica

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16319001.

Dati prodotto certificatiVedi specifiche complete ↓
Overall OD (Do)
15.886 in
Overall ID (di)
9.055 in
Altezza totale
2.165 in
Configurazione dentatura
Senza dentatura
Fori di fissaggio
24 / 24 esterno / interno
Design del cuscinetto
Rulli incrociati
Garanzia di fabbrica
  • Intercambiabilità dimensionale verificata
  • Materiali controllati da MERYDOM
  • Documentazione di fabbrica disponibile

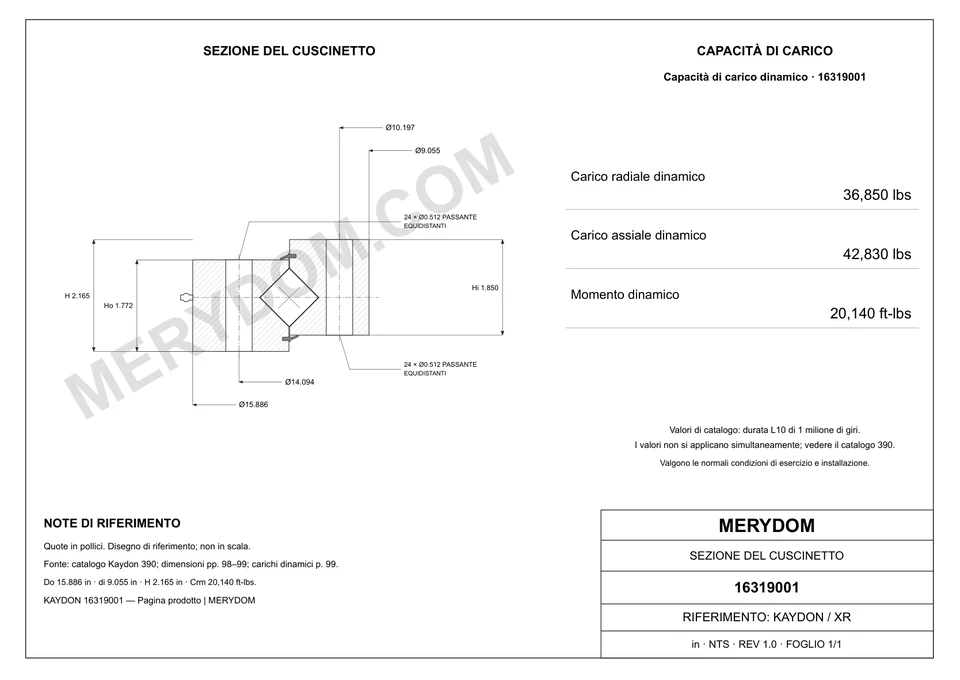

DIMENSIONI DEL PRODOTTO

Dimensioni e interfacce pubblicate

Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

Vedi specifiche complete ↓

Dimensioni

Diametro esterno totale (Do)
15.886 incirca 403,5 mm
Diametro interno totale (di)
9.055 incirca 230 mm
Altezza totale (H)
2.165 incirca 54,99 mm
Peso del gruppo (G)
65 lbcirca 29,484 kg
Altezza dell’anello interno (Hi)
1.850 incirca 47 mm
Altezza dell’anello esterno (Ho)
1.772 incirca 45,01 mm

Montaggio

Circonferenza bulloni anello esterno (Lo)
14.094 incirca 357,99 mm
Circonferenza bulloni anello interno (Li)
10.197 incirca 259 mm
SPECIFICA CERTIFICATA MERYDOM

Specifiche del cuscinetto di rotazione Kaydon 16319001

Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.

Verificato in fabbrica da MERYDOM · Registro controllato
Parametro tecnicoValore prodotto certificato MERYDOM
Prodotto certificato MERYDOM
Marca prodottoMERYDOM
Modello MERYDOM16319001
Certificato intercambiabile conKaydon 16319001
Verifica di fabbricaLivello 3 · Verificato da ingegneria
Verificato daReparto tecnico MERYDOM
Metadati di verificaRegistro interno controllato; data e revisione del disegno non sono pubblicate.
Materiali
Opzioni configurabili del materiale degli anelli42CrMo / 50Mn
Materiale tenutaNBR · Gomma nitrilica
Opzioni configurabili del materiale del distanziatoreNylon tecnico / Ottone
Identificazione
Marchio di riferimentoKaydon
SerieXr Serie
Modello di riferimento16319001
Sistema di misuraPolliciRiferimento metrico mostrato a fianco
Struttura del cuscinettoRulli incrociati
Configurazione dentaturaSenza dentatura
Dimensioni
Diametro esterno totale (Do)15.886 incirca 403,5 mm
Diametro interno totale (di)9.055 incirca 230 mm
Altezza totale (H)2.165 incirca 54,99 mm
Altezza dell’anello interno (Hi)1.850 incirca 47 mm
Altezza dell’anello esterno (Ho)1.772 incirca 45,01 mm
Circonferenza bulloni anello esterno (Lo)14.094 incirca 357,99 mm
Circonferenza bulloni anello interno (Li)10.197 incirca 259 mm
Peso del gruppo (G)65 lbcirca 29,484 kg
Capacità di carico
Capacità di carico radiale dinamica · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings36850.0000000000 lbfcirca 163,92 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings42830.0000000000 lbfcirca 190,52 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings20140.0000000000 ft·lbfcirca 27,31 kN·m
Montaggio
Fori bulloni anello esterno (no)24 fori · 0.512
Fori bulloni anello interno (ni)24 fori · 0.512
Dentatura
Dentatura integraleNon applicabile
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
INGEGNERIA MERYDOM

Ricambio MERYDOM per Kaydon 16319001

Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Intercambiabilità certificata

  • Sigla modello e ingombro di installazione corrispondenti
  • Interfacce fori e circonferenze bulloni verificate
  • Dentatura corrispondente alla configurazione di riferimento

Costruzione MERYDOM

  • Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
  • Sistema di tenuta in gomma nitrilica NBR
  • Opzioni configurabili del distanziatore in nylon tecnico o ottone

Documentazione di fabbrica

  • Verifica del reparto tecnico MERYDOM
  • Le prove di verifica sono conservate nel registro interno controllato
  • La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta

Conferma applicazione

  • Confermare planarità del supporto, classe e precarico bulloni
  • Verificare carichi applicati, ciclo di lavoro e lubrificazione
  • Confermare temperatura, ambiente e condizioni di installazione
