Cuscinetto di rotazione sostitutivo per Kaydon HS6-16N1Z
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon HS6-16N1Z. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Kaydon HS6-16N1Z. Serie: HS. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica

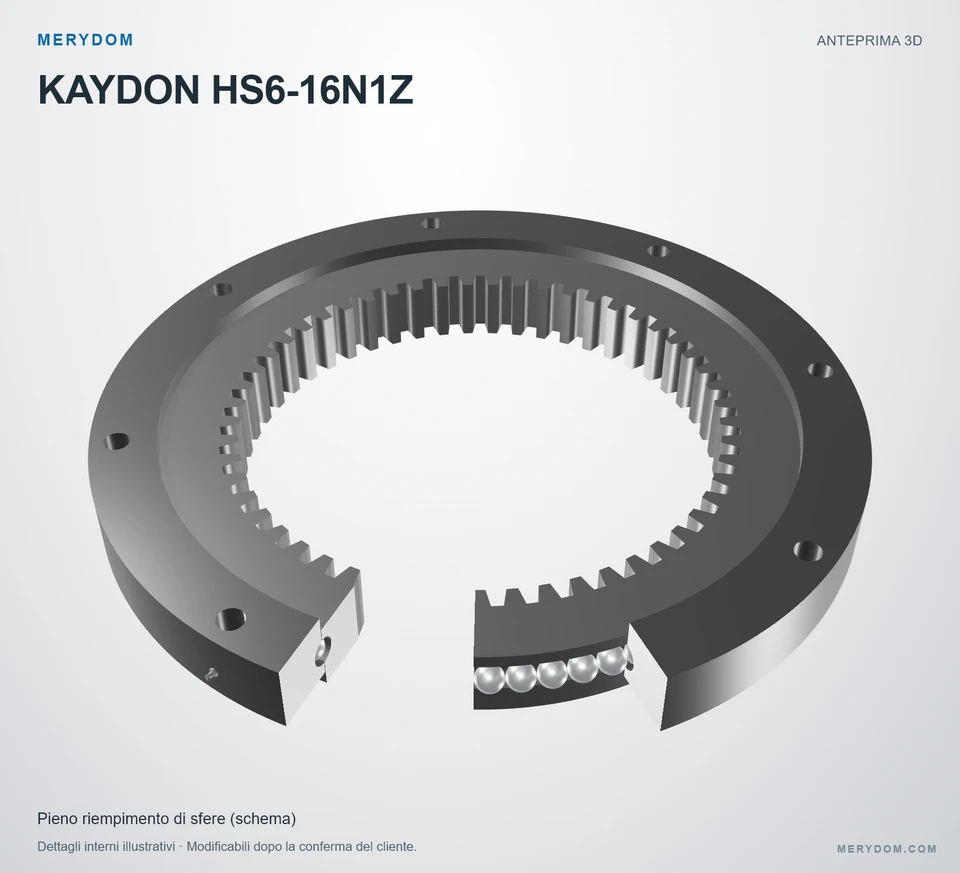

HS6-16N1Z
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon HS6-16N1Z.
- Overall OD (Do)
- 20.400 in
- Overall ID (di)
- 12.850 in
- Altezza totale
- 2.200 in
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 8 / 16 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

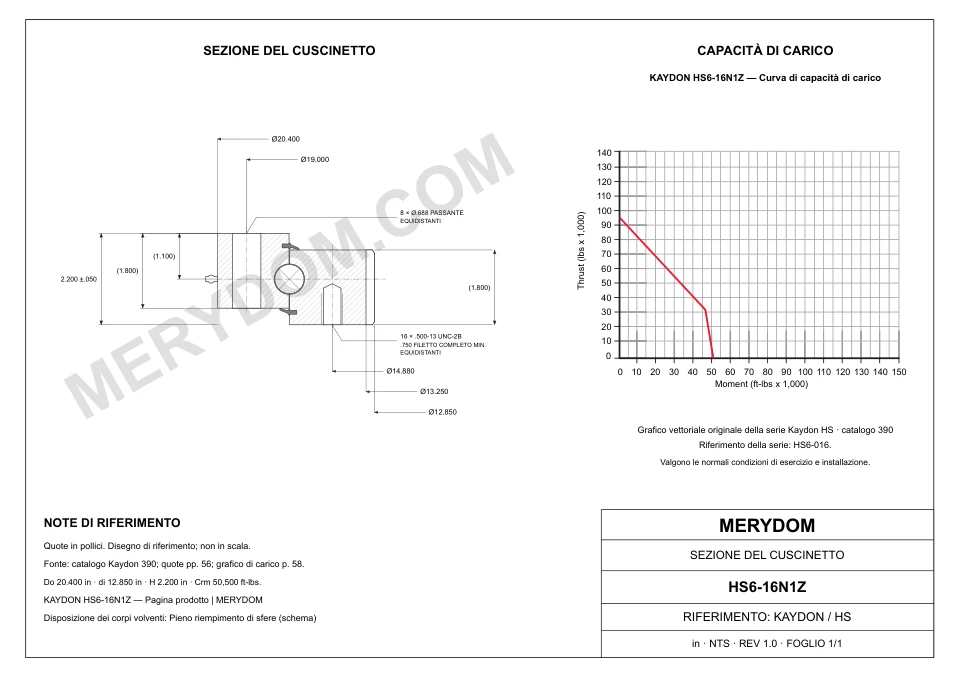

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Do)
- 20.400 incirca 518 mm
- Diametro interno totale (di)
- 12.850 incirca 326,4 mm
- Altezza totale (H)
- 2.200 incirca 56 mm
- Peso del gruppo (G)
- 92 lbcirca 41,73 kg
Montaggio
- Circonferenza bulloni anello esterno (Lo)
- 19.000 incirca 483 mm
- Circonferenza bulloni anello interno (Li)
- 14.880 incirca 378 mm
Dentatura
- Diametro primitivo dentatura (D2)
- 13.250 incirca 336,6 mm
- Passo diametrale (Pd)
- 4
- Numero di denti (z2)
- 53
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Kaydon HS6-16N1Z
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | HS6-16N1Z |
| Certificato intercambiabile con | Kaydon HS6-16N1Z |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | HS Serie |
| Modello di riferimento | HS6-16N1Z |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Diametro esterno totale (Do) | 20.400 incirca 518 mm |
| Diametro interno totale (di) | 12.850 incirca 326,4 mm |
| Altezza totale (H) | 2.200 incirca 56 mm |
| Circonferenza bulloni anello esterno (Lo) | 19.000 incirca 483 mm |
| Circonferenza bulloni anello interno (Li) | 14.880 incirca 378 mm |
| Diametro primitivo dentatura (D2) | 13.250 incirca 336,6 mm |
| Peso del gruppo (G) | 92 lbcirca 41,73 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 6084 lbfcirca 27,06 kN |
| Capacità di carico a momento (Crm) | 50500 ft·lbfcirca 68,47 kN·m |
| Montaggio | |
| Fori bulloni anello esterno (no) | 8 fori · 0.688 through, equally spaced |
| Fori bulloni anello interno (ni) | 16 fori · 0.500-13 UNC-2B; 0.750 min full thread |
| Dentatura | |
| Sistema di passo | DP |
| Passo diametrale di origine (Pd) | 4 DP |
| Modulo equivalente (derived reference only) (m) | 6.35 mm |
| Numero di denti (z2) | 53 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE

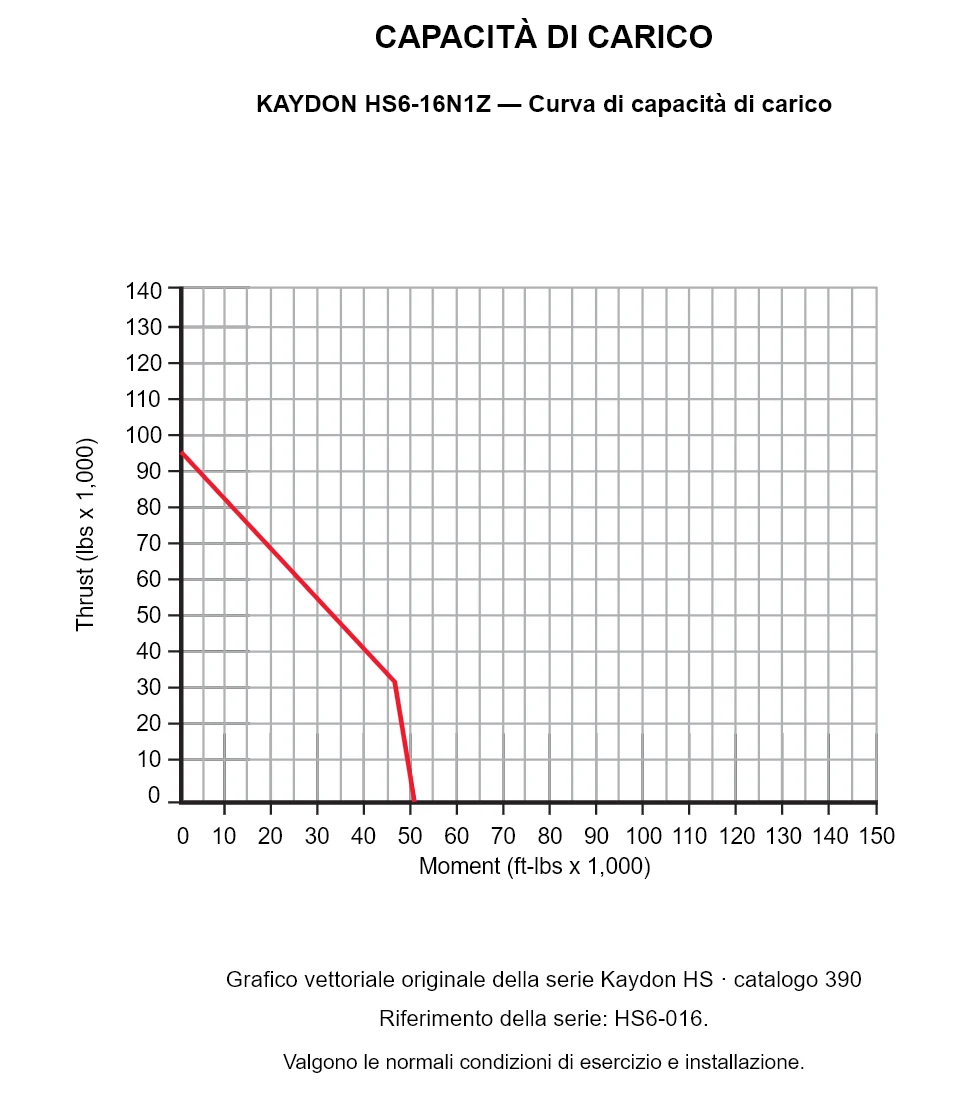

Grafico di carico della serie HS
