Cuscinetto di rotazione sostitutivo per Kaydon HT10-54E1Z
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon HT10-54E1Z. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Kaydon HT10-54E1Z. Serie: Ht. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura esterna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica

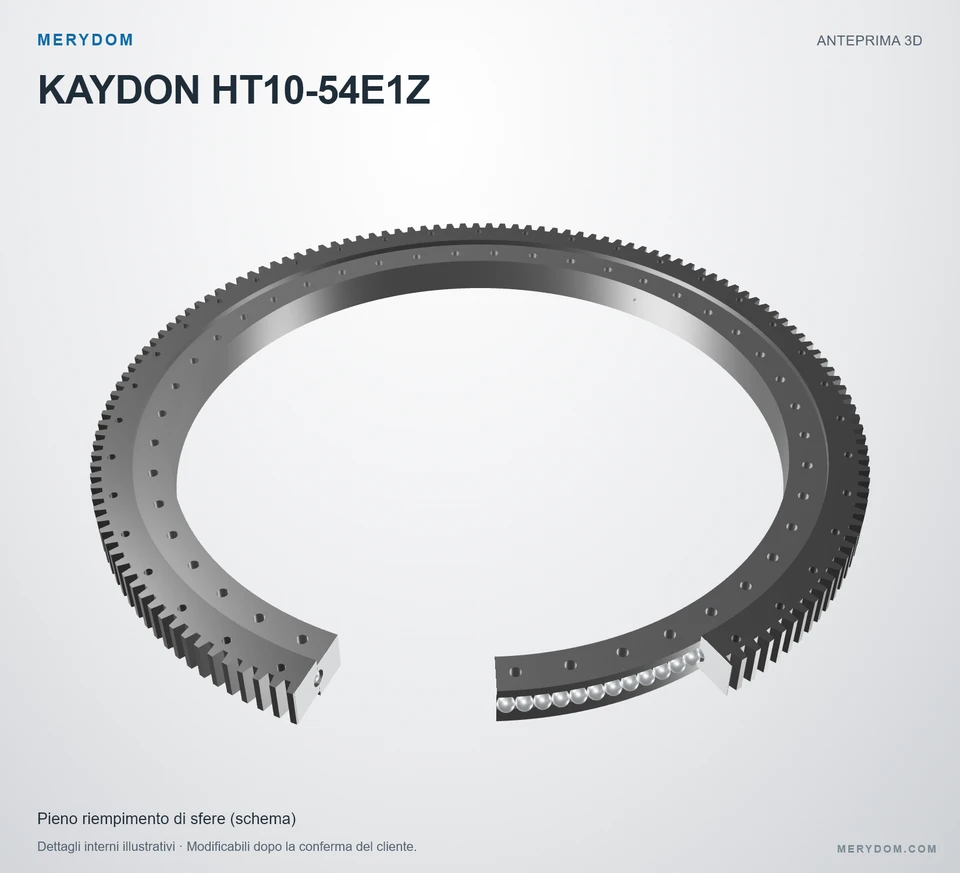

HT10-54E1Z
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon HT10-54E1Z.
- Overall OD (Do)
- 59.840 in
- Overall ID (di)
- 48.000 in
- Altezza totale
- 3.500 in
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 40 / 44 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Do)
- 59.840 incirca 1.519,9 mm
- Diametro interno totale (di)
- 48.000 incirca 1.219 mm
- Altezza totale (H)
- 3.500 incirca 89 mm
- Peso del gruppo (G)
- 742 lbcirca 336,566 kg
Montaggio
- Circonferenza bulloni anello esterno (Lo)
- 56.750 incirca 1.441,5 mm
- Circonferenza bulloni anello interno (Li)
- 50.750 incirca 1.289,1 mm
Dentatura
- Diametro primitivo dentatura (D2)
- 59.200 incirca 1.504 mm
- Passo diametrale (Pd)
- 2,5
- Numero di denti (z2)
- 148
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Kaydon HT10-54E1Z
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | HT10-54E1Z |
| Certificato intercambiabile con | Kaydon HT10-54E1Z |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | Ht Serie |
| Modello di riferimento | HT10-54E1Z |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Diametro esterno totale (Do) | 59.840 incirca 1.519,9 mm |
| Diametro interno totale (di) | 48.000 incirca 1.219 mm |
| Altezza totale (H) | 3.500 incirca 89 mm |
| Circonferenza bulloni anello esterno (Lo) | 56.750 incirca 1.441,5 mm |
| Circonferenza bulloni anello interno (Li) | 50.750 incirca 1.289,1 mm |
| Diametro primitivo dentatura (D2) | 59.200 incirca 1.504 mm |
| Peso del gruppo (G) | 742 lbcirca 336,566 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 19005 lbfcirca 84,54 kN |
| Capacità di carico a momento (Crm) | 578400 ft·lbfcirca 784,21 kN·m |
| Montaggio | |
| Fori bulloni anello esterno (no) | 40 fori · 0.750-10 UNC-2B; 1.125 min full thread |
| Fori bulloni anello interno (ni) | 44 fori · 0.813 through, equally spaced |
| Dentatura | |
| Sistema di passo | DP |
| Passo diametrale di origine (Pd) | 2.5 DP |
| Modulo equivalente (derived reference only) (m) | 10.16 mm |
| Numero di denti (z2) | 148 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE

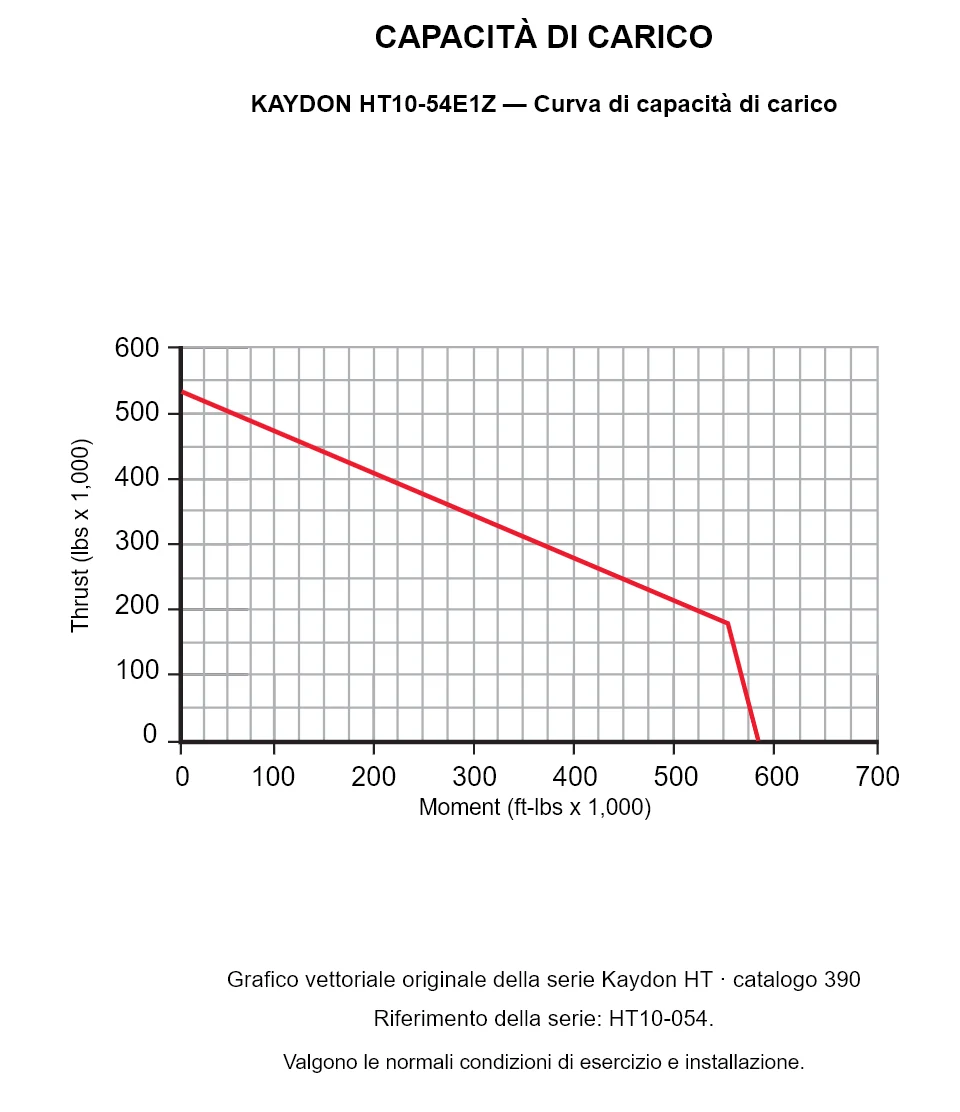

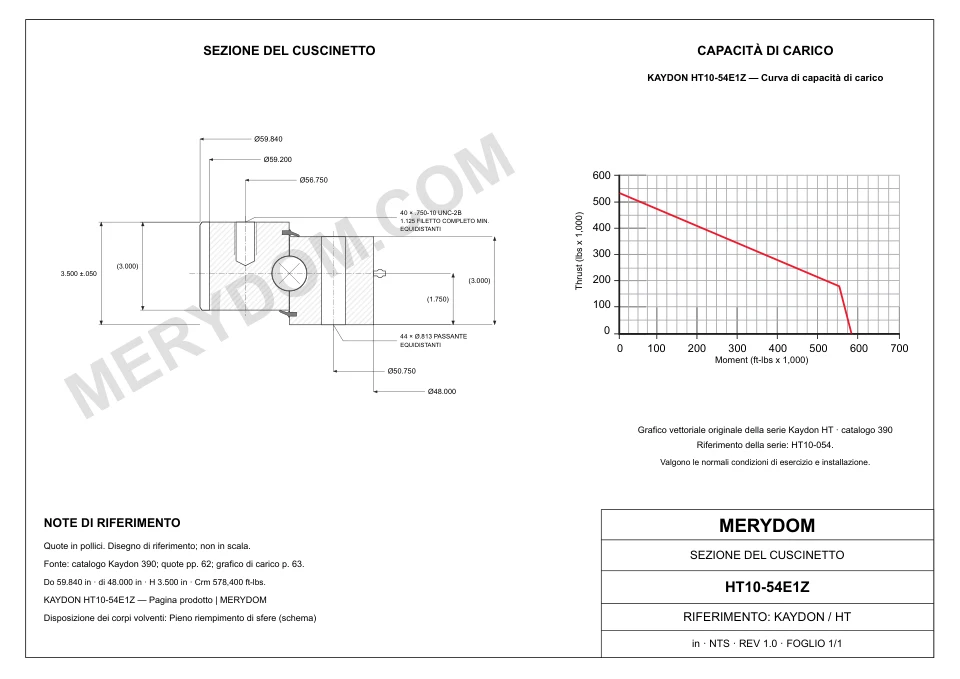

Grafico di carico della serie Ht
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Kaydon HT10-54E1Z
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
SUPPORTO RICAMBI MERYDOM
Richiedi prezzo e consegnaPronto per prezzo, consegna e conferma applicativa?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model HT10-54E1Z.
