Cuscinetto di rotazione sostitutivo per Kaydon MTE-470

Verificato di livello 3

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon MTE-470. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Modello di riferimento: Kaydon MTE-470. Serie: Mt. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura esterna.

Richiedi prezzo e consegnaDownload complete PDFTorna al catalogo sostitutivo
Torna al catalogo sostitutivo

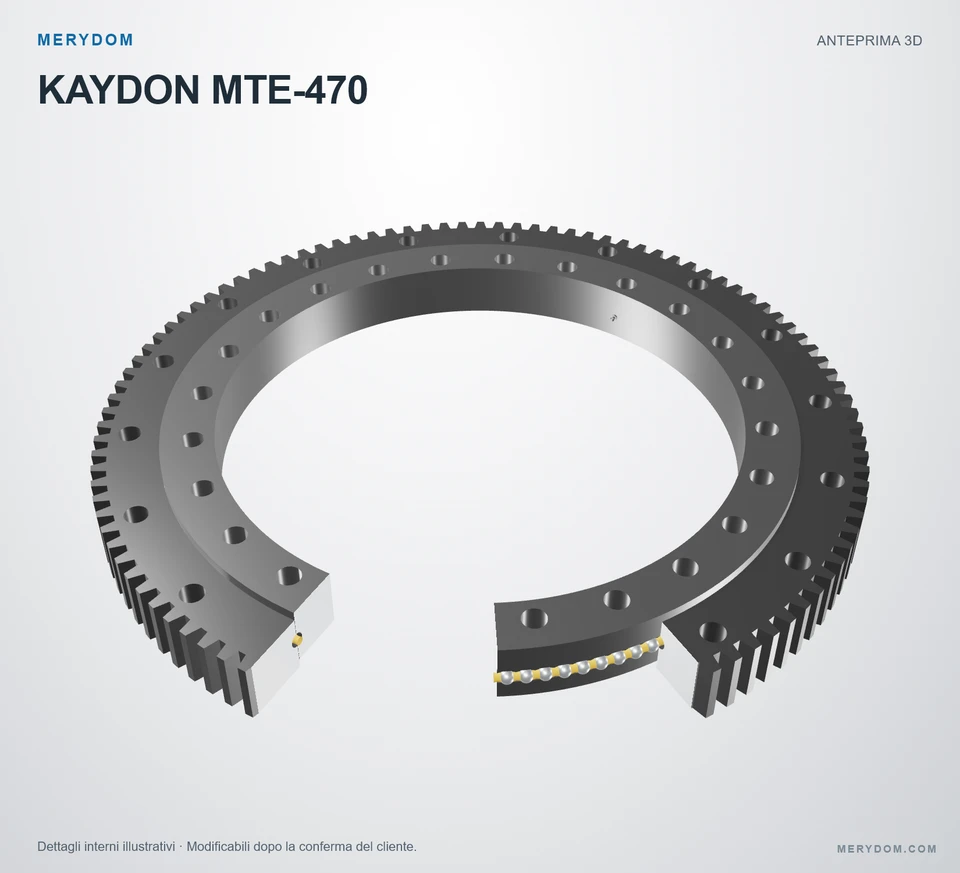

Mt Serie · Dentatura esterna outlineClicca sull’immagine per ingrandire
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATA

MTE-470

Verificato da MERYDOMLivello 3 · Registro di verifica tecnica

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon MTE-470.

Dati prodotto certificatiVedi specifiche complete ↓
Overall OD (Do)
26.900 in
Overall ID (di)
18.500 in
Altezza totale
2.375 in
Configurazione dentatura
Dentatura esterna
Fori di fissaggio
18 / 24 esterno / interno
Design del cuscinetto
Sfere a quattro punti di contatto
Garanzia di fabbrica
  • Intercambiabilità dimensionale verificata
  • Materiali controllati da MERYDOM
  • Documentazione di fabbrica disponibile

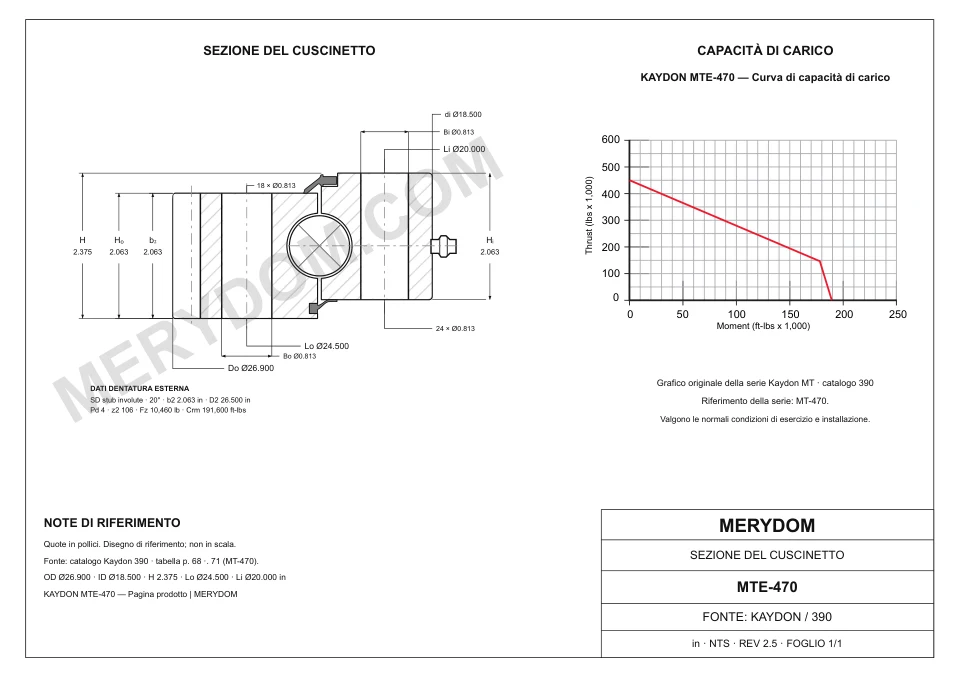

DIMENSIONI DEL PRODOTTO

Dimensioni e interfacce pubblicate

Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

Vedi specifiche complete ↓

Dimensioni

Diametro esterno totale (Do)
26.900 incirca 683 mm
Diametro interno totale (di)
18.500 incirca 470 mm
Altezza totale (H)
2.375 incirca 60,33 mm
Peso del gruppo (G)
147 lbcirca 66,678 kg

Montaggio

Circonferenza bulloni anello esterno (Lo)
24.500 incirca 622 mm
Circonferenza bulloni anello interno (Li)
20.000 incirca 508 mm

Dentatura

Diametro primitivo dentatura (D2)
26.500 incirca 673 mm
Passo diametrale (Pd)
4
Numero di denti (z2)
106
SPECIFICA CERTIFICATA MERYDOM

Specifiche del cuscinetto di rotazione Kaydon MTE-470

Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.

Verificato in fabbrica da MERYDOM · Registro controllato
Parametro tecnicoValore prodotto certificato MERYDOM
Prodotto certificato MERYDOM
Marca prodottoMERYDOM
Modello MERYDOMMTE-470
Certificato intercambiabile conKaydon MTE-470
Verifica di fabbricaLivello 3 · Verificato da ingegneria
Verificato daReparto tecnico MERYDOM
Metadati di verificaRegistro interno controllato; data e revisione del disegno non sono pubblicate.
Materiali
Opzioni configurabili del materiale degli anelli42CrMo / 50Mn
Materiale tenutaNBR · Gomma nitrilica
Opzioni configurabili del materiale del distanziatoreNylon tecnico / Ottone
Identificazione
Marchio di riferimentoKaydon
SerieMt Serie
Modello di riferimentoMTE-470
Sistema di misuraPolliciRiferimento metrico mostrato a fianco
Struttura del cuscinettoSfere a quattro punti di contatto
Configurazione dentaturaDentatura esterna
Dimensioni
Diametro esterno totale (Do)26.900 incirca 683 mm
Diametro interno totale (di)18.500 incirca 470 mm
Altezza totale (H)2.375 incirca 60,33 mm
Circonferenza bulloni anello esterno (Lo)24.500 incirca 622 mm
Circonferenza bulloni anello interno (Li)20.000 incirca 508 mm
Diametro primitivo dentatura (D2)26.500 incirca 673 mm
Peso del gruppo (G)147 lbcirca 66,678 kg
Capacità di carico
Carico massimo sul dente (Fz)10460 lbfcirca 46,53 kN
Capacità di carico a momento (Crm)191600 ft·lbfcirca 259,77 kN·m
Montaggio
Fori bulloni anello esterno (no)18 fori · 0.813
Fori bulloni anello interno (ni)24 fori · 0.813
Dentatura
Sistema di passoDP
Passo diametrale di origine (Pd)4 DP
Modulo equivalente (derived reference only) (m)6.35 mm
Numero di denti (z2)106
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

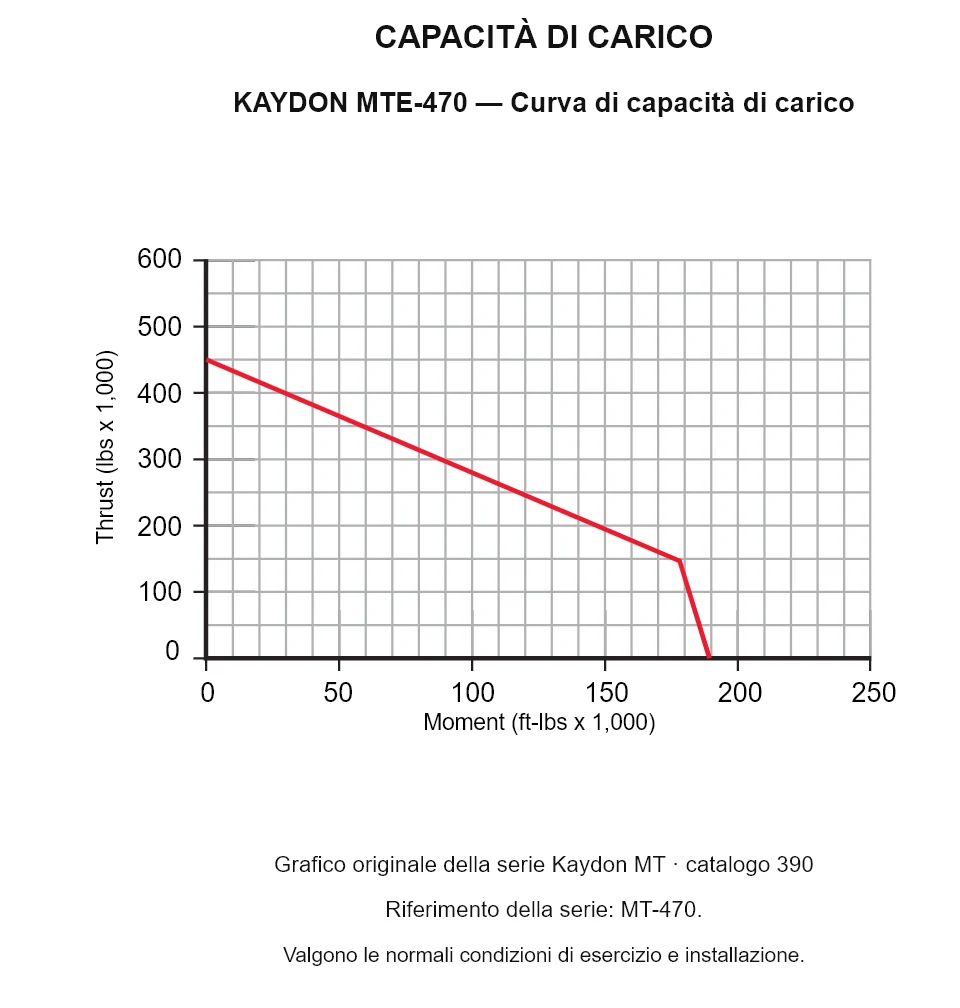

CAPACITÀ DI CARICO DELLA SERIE

Grafico di carico della serie Mt

Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.

Modello attuale: MTE-470Legenda catalogo Mt
Nota di selezione tecnica

Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.

INGEGNERIA MERYDOM

Ricambio MERYDOM per Kaydon MTE-470

Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Intercambiabilità certificata

  • Sigla modello e ingombro di installazione corrispondenti
  • Interfacce fori e circonferenze bulloni verificate
  • Dentatura corrispondente alla configurazione di riferimento

Costruzione MERYDOM

  • Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
  • Sistema di tenuta in gomma nitrilica NBR
  • Opzioni configurabili del distanziatore in nylon tecnico o ottone

Documentazione di fabbrica

  • Verifica del reparto tecnico MERYDOM
  • Le prove di verifica sono conservate nel registro interno controllato
  • La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta

Conferma applicazione

  • Confermare planarità del supporto, classe e precarico bulloni
  • Verificare carichi applicati, ciclo di lavoro e lubrificazione
  • Confermare temperatura, ambiente e condizioni di installazione
