Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento

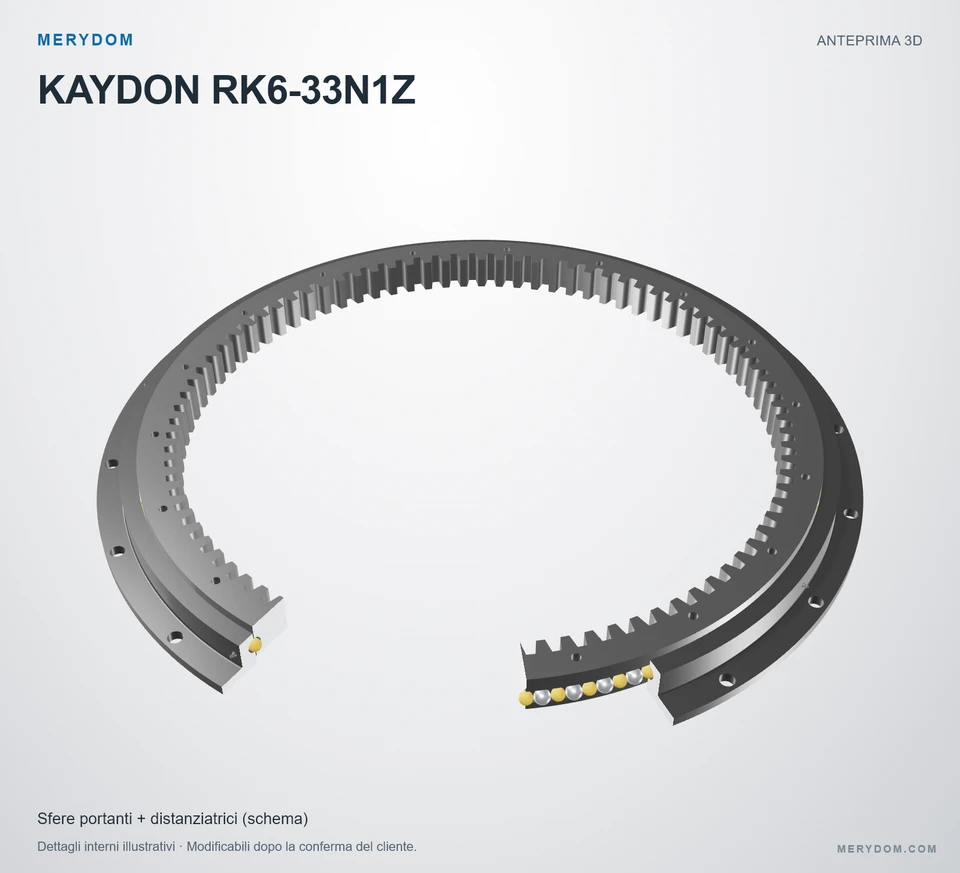

Cuscinetto di rotazione sostitutivo per Kaydon RK6-33N1Z
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon RK6-33N1Z. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Kaydon RK6-33N1Z. Serie: Rk. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
RK6-33N1Z
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon RK6-33N1Z.
- Overall OD (Do)
- 37.320 in
- Overall ID (di)
- 29.133 in
- Altezza totale
- 2.205 in
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 18 / 18 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

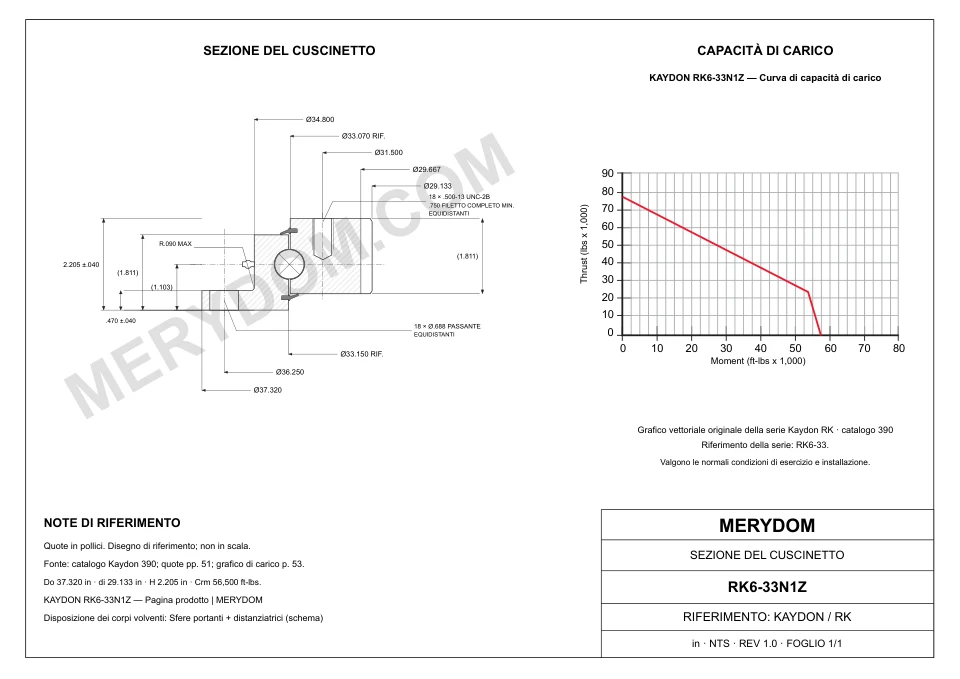

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Do)
- 37.320 incirca 947,9 mm
- Diametro interno totale (di)
- 29.133 incirca 739,98 mm
- Diametro esterno corpo anello esterno (Dr)
- 34.800 incirca 884 mm
- Diametro interno anello esterno (Di)
- 33.150 incirca 842 mm
- Diametro esterno anello interno (do)
- 33.070 incirca 840 mm
- Altezza totale (H)
- 2.205 incirca 56,01 mm
- Peso del gruppo (G)
- 148 lbcirca 67,132 kg
Montaggio
- Circonferenza bulloni anello esterno (Lo)
- 36.250 incirca 920,8 mm
- Circonferenza bulloni anello interno (Li)
- 31.500 incirca 800 mm
Dentatura
- Diametro primitivo dentatura (D2)
- 29.667 incirca 753,54 mm
- Passo diametrale (Pd)
- 3
- Numero di denti (z2)
- 89
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Kaydon RK6-33N1Z
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | RK6-33N1Z |
| Certificato intercambiabile con | Kaydon RK6-33N1Z |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | Rk Serie |
| Modello di riferimento | RK6-33N1Z |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Diametro esterno totale (Do) | 37.320 incirca 947,9 mm |
| Diametro interno totale (di) | 29.133 incirca 739,98 mm |
| Altezza totale (H) | 2.205 incirca 56,01 mm |
| Diametro esterno corpo anello esterno (Dr) | 34.800 incirca 884 mm |
| Diametro interno anello esterno (Di) | 33.150 incirca 842 mm |
| Diametro esterno anello interno (do) | 33.070 incirca 840 mm |
| Circonferenza bulloni anello esterno (Lo) | 36.250 incirca 920,8 mm |
| Circonferenza bulloni anello interno (Li) | 31.500 incirca 800 mm |
| Diametro primitivo dentatura (D2) | 29.667 incirca 753,54 mm |
| Peso del gruppo (G) | 148 lbcirca 67,132 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 8520 lbfcirca 37,9 kN |
| Capacità di carico a momento (Crm) | 56500 ft·lbfcirca 76,6 kN·m |
| Montaggio | |
| Fori bulloni anello esterno (no) | 18 fori · 0.688 through, equally spaced |
| Fori bulloni anello interno (ni) | 18 fori · 0.500-13 UNC-2B; 0.750 min full thread; equally spaced |
| Dentatura | |
| Sistema di passo | DP |
| Passo diametrale di origine (Pd) | 3 DP |
| Modulo equivalente (derived reference only) (m) | 8.466667 mm |
| Numero di denti (z2) | 89 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

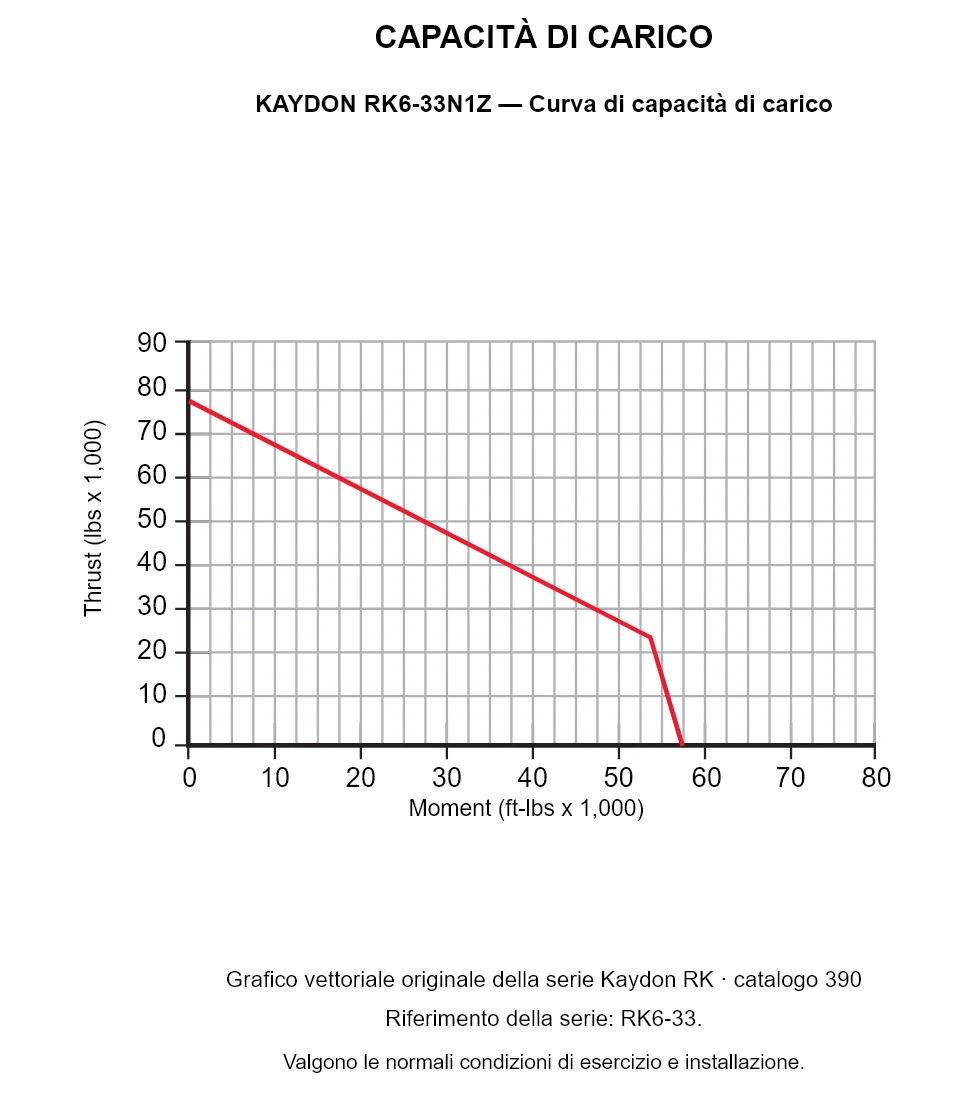

CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie Rk
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Kaydon RK6-33N1Z
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
