Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento

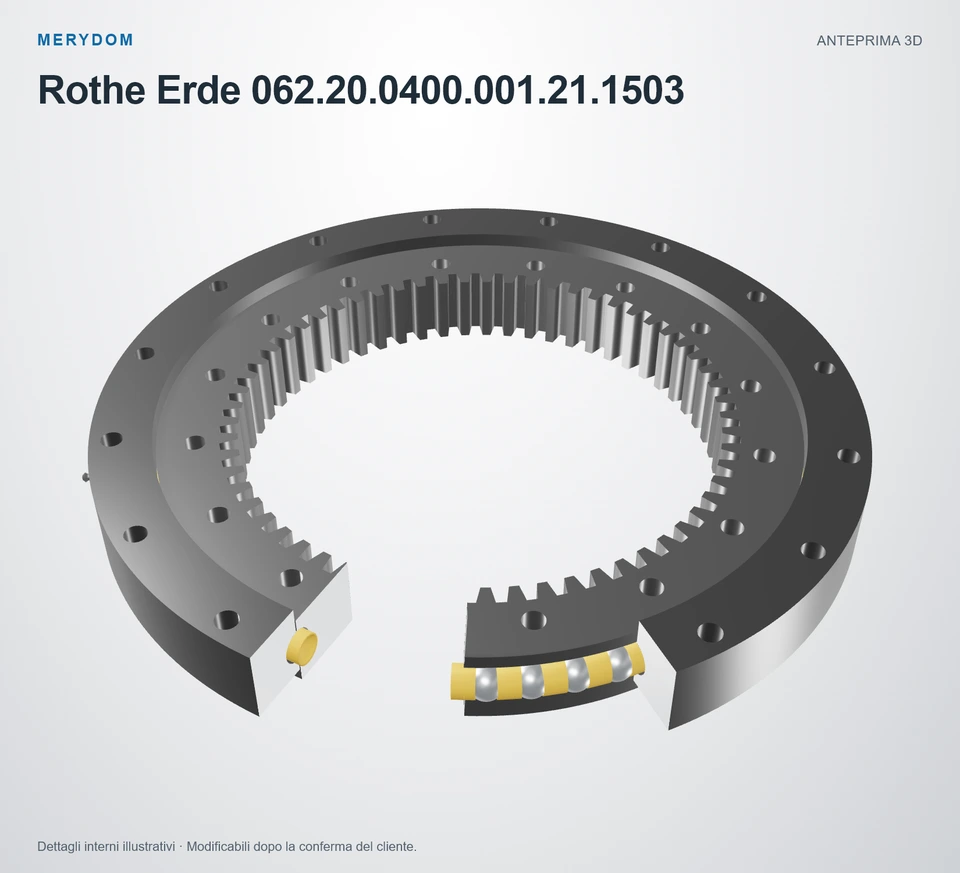

Cuscinetto di rotazione sostitutivo per Rothe Erde 062.20.0400.001.21.1503
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Rothe Erde 062.20.0400.001.21.1503. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Rothe Erde 062.20.0400.001.21.1503. Serie: 06. Struttura del cuscinetto: Sfere a quattro punti di contatto a una corona. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
062.20.0400.001.21.1503
Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Rothe Erde 062.20.0400.001.21.1503.
- Overall OD (Do)
- 475 mm
- Overall ID (di)
- 300 mm
- Altezza totale
- 55 mm
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 16 / 16 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto a una corona
Verificato da MERYDOMLivello 3 · Registro di verifica tecnica
- Compatibilità dimensionale
- Materiali controllati
- Documentazione di fabbrica
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro della pista di rotolamento (DL)
- 400 mm
- Diametro esterno totale (Da)
- 475 mm
- Diametro interno totale (Di)
- 300 mm
- Altezza totale (H)
- 55 mm
- Diametro di catalogo O (O)
- 399 mm
- Diametro di catalogo U (U)
- 401 mm
- Altezza anello H1 (H1)
- 46 mm
- Altezza anello H2 (H2)
- 46 mm
- Offset anello inferiore Hu (Hu)
- 9 mm
- Offset anello superiore Ho (Ho)
- 9 mm
- Peso del gruppo (Peso)
- 33 kg
Montaggio
- Circonferenza bulloni anello esterno (La)
- 448 mm
- Circonferenza bulloni anello interno (Li)
- 352 mm
- Numero comune di fori di montaggio (n)
- 16
- Diametro comune dei fori di montaggio (B)
- 13,5 mm
- Misura nominale del bullone metrico (M)
- 12 mm
Dentatura
- Diametro primitivo dentatura (d)
- 305 mm
- Modulo della dentatura (m)
- 5 mm
- Numero di denti (z)
- 61
- Prodotto di spostamento del profilo x·m (x*m)
- -2,5 mm
- Larghezza minima della dentatura (bmin)
- 45 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Rothe Erde 062.20.0400.001.21.1503
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 062.20.0400.001.21.1503 |
| Certificato intercambiabile con | Rothe Erde 062.20.0400.001.21.1503 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Rothe Erde |
| Serie | 06 Serie |
| Modello di riferimento | 062.20.0400.001.21.1503 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a quattro punti di contatto a una corona |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Diametro della pista di rotolamento (DL) | 400 mm |
| Diametro esterno totale (Da) | 475 mm |
| Diametro interno totale (Di) | 300 mm |
| Altezza totale (H) | 55 mm |
| Diametro di catalogo O (O) | 399 mm |
| Diametro di catalogo U (U) | 401 mm |
| Altezza anello H1 (H1) | 46 mm |
| Altezza anello H2 (H2) | 46 mm |
| Offset anello inferiore Hu (Hu) | 9 mm |
| Offset anello superiore Ho (Ho) | 9 mm |
| Peso del gruppo (Peso) | 33 kg |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 448 mm |
| Circonferenza bulloni anello interno (Li) | 352 mm |
| Numero comune di fori di montaggio (n) | 16 |
| Diametro comune dei fori di montaggio (B) | 13,5 mm |
| Misura nominale del bullone metrico (M) | 12 mm |
| Dentatura | |
| Diametro primitivo dentatura (d) | 305 mm |
| Modulo della dentatura (m) | 5 mm |
| Numero di denti (z) | 61 |
| Prodotto di spostamento del profilo x·m (x*m) | -2,5 mm |
| Larghezza minima della dentatura (bmin) | 45 mm |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (X1) | 21,74 kN |
| Forza circonferenziale ammessa, massima (X2) | 43,47 kN |
| Altri dati | |
| Numero di ingrassatori (n1) | 2 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

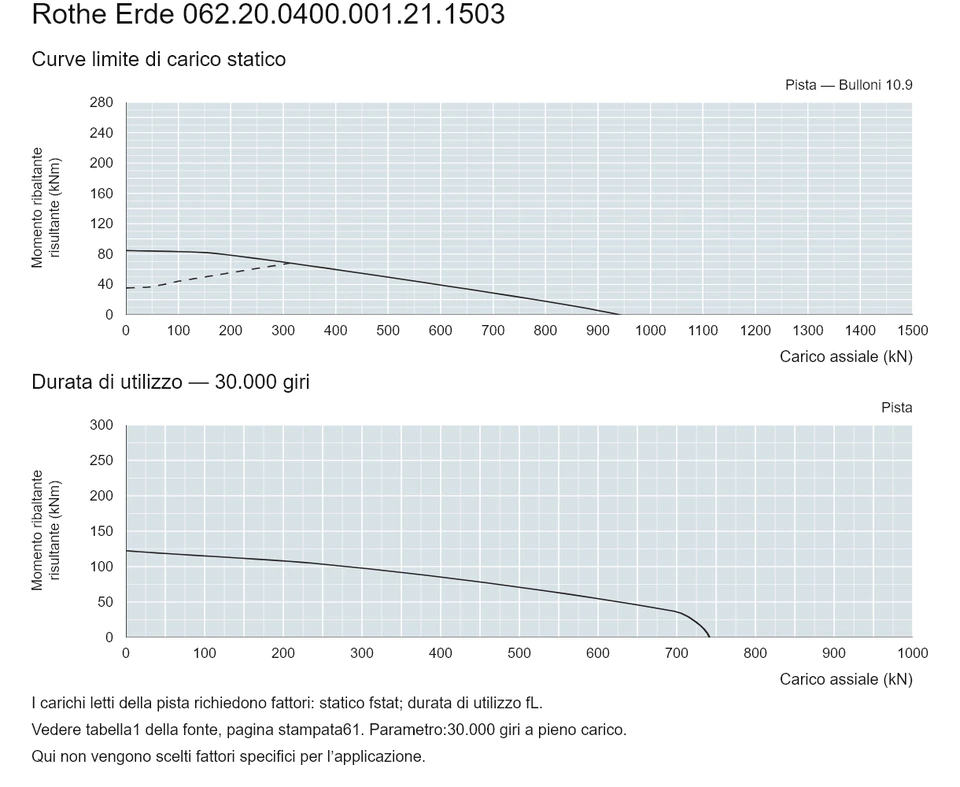

Curva di capacità di carico
Curva di capacità di carico
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Rothe Erde 062.20.0400.001.21.1503
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
SUPPORTO RICAMBI MERYDOM
Richiedi prezzo e consegnaPronto per prezzo, consegna e conferma applicativa?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 062.20.0400.001.21.1503.
