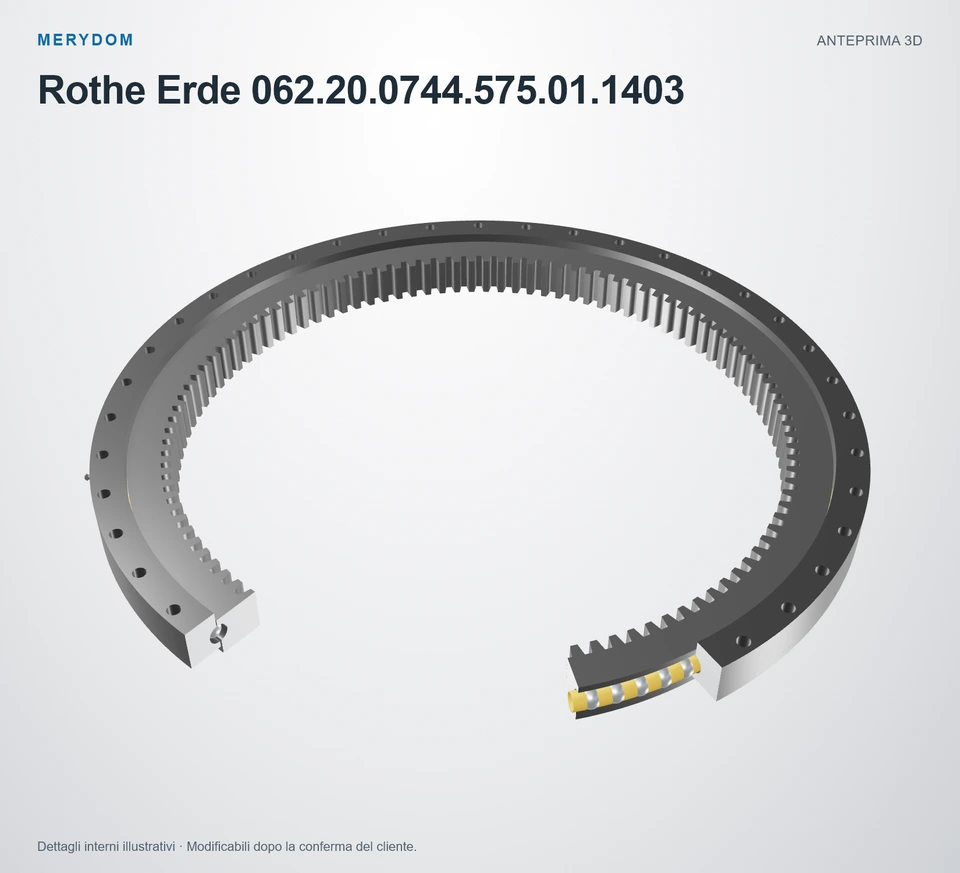

Cuscinetto di rotazione sostitutivo per Rothe Erde 062.20.0744.575.01.1403
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Rothe Erde 062.20.0744.575.01.1403. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Rothe Erde 062.20.0744.575.01.1403. Serie: 06. Struttura del cuscinetto: Sfere a quattro punti di contatto a una corona. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
062.20.0744.575.01.1403
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Rothe Erde 062.20.0744.575.01.1403.
- Overall OD (Do)
- 814,5 - 0,14 mm
- Overall ID (di)
- 649,2 mm
- Altezza totale
- 56 mm
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 40 / 40 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto a una corona
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

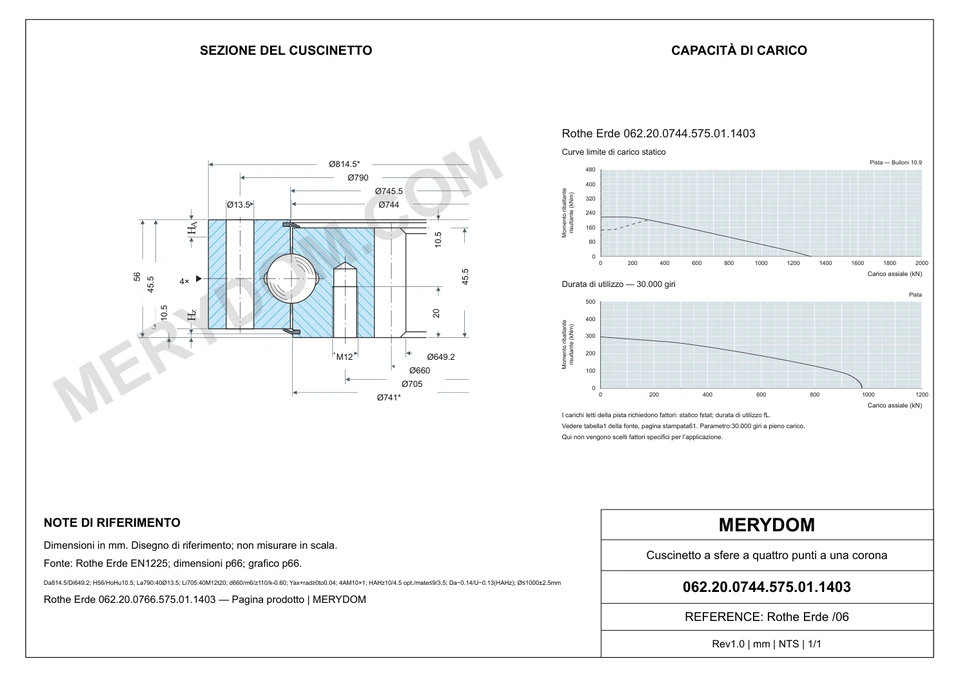

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro della pista di rotolamento (DL)
- 744 mm
- Diametro esterno totale (Da)
- 814,5 - 0,14 mm
- Diametro interno totale (Di)
- 649,2 mm
- Altezza totale (H)
- 56 mm
- Diametro di catalogo O (O)
- 745,5 mm
- Diametro di catalogo U (U)
- 741 - 0,13 mm
- Altezza anello H1 (H1)
- 45,5 mm
- Altezza anello H2 (H2)
- 45,5 mm
- Offset anello inferiore Hu (Hu)
- 10,5 mm
- Offset anello superiore Ho (Ho)
- 10,5 mm
- Peso del gruppo (Peso)
- 58 kg
- Gioco assiale del cuscinetto (Y_axial)
- ≥ 0 mm
- Gioco radiale del cuscinetto (Y_radial)
- ≥ 0 to 0,04 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 790 mm
- Circonferenza bulloni anello interno (Li)
- 705 mm
- Numero di fori di montaggio La/Li (n_La_Li)
- 40
- Diametro comune dei fori di montaggio (B)
- 13,5 mm
- Misura nominale del bullone metrico (M)
- 12 mm
- Profondità della filettatura (t)
- 20 mm
Dentatura
- Diametro primitivo dentatura (d)
- 660 mm
- Modulo della dentatura (m)
- 6 mm
- Numero di denti (z)
- 110
- Prodotto di correzione altezza testa k·m (k*m)
- -0,6 mm
- Larghezza minima della dentatura (bmin)
- 45,5 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Rothe Erde 062.20.0744.575.01.1403
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 062.20.0744.575.01.1403 |
| Certificato intercambiabile con | Rothe Erde 062.20.0744.575.01.1403 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Rothe Erde |
| Serie | 06 Serie |
| Modello di riferimento | 062.20.0744.575.01.1403 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a quattro punti di contatto a una corona |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Diametro della pista di rotolamento (DL) | 744 mm |
| Diametro esterno totale (Da) | 814,5 - 0,14 mm |
| Diametro interno totale (Di) | 649,2 mm |
| Altezza totale (H) | 56 mm |
| Diametro di catalogo O (O) | 745,5 mm |
| Diametro di catalogo U (U) | 741 - 0,13 mm |
| Altezza anello H1 (H1) | 45,5 mm |
| Altezza anello H2 (H2) | 45,5 mm |
| Offset anello inferiore Hu (Hu) | 10,5 mm |
| Offset anello superiore Ho (Ho) | 10,5 mm |
| Peso del gruppo (Peso) | 58 kg |
| Gioco assiale del cuscinetto (Y_axial) | ≥ 0 mm |
| Gioco radiale del cuscinetto (Y_radial) | ≥ 0 to 0,04 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 790 mm |
| Circonferenza bulloni anello interno (Li) | 705 mm |
| Numero di fori di montaggio La/Li (n_La_Li) | 40 |
| Diametro comune dei fori di montaggio (B) | 13,5 mm |
| Misura nominale del bullone metrico (M) | 12 mm |
| Profondità della filettatura (t) | 20 mm |
| Dentatura | |
| Diametro primitivo dentatura (d) | 660 mm |
| Modulo della dentatura (m) | 6 mm |
| Numero di denti (z) | 110 |
| Prodotto di correzione altezza testa k·m (k*m) | -0,6 mm |
| Larghezza minima della dentatura (bmin) | 45,5 mm |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (X1) | 15,32 kN |
| Forza circonferenziale ammessa, massima (X2) | 30,64 kN |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE

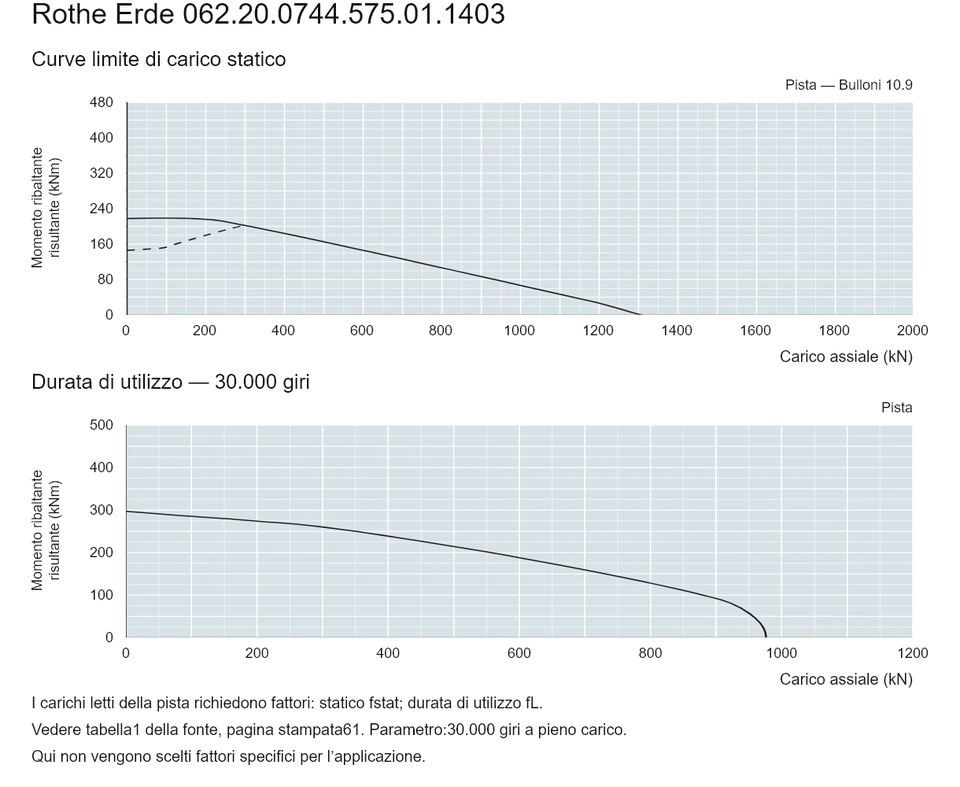

Grafico di carico della serie 06
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Rothe Erde 062.20.0744.575.01.1403
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
