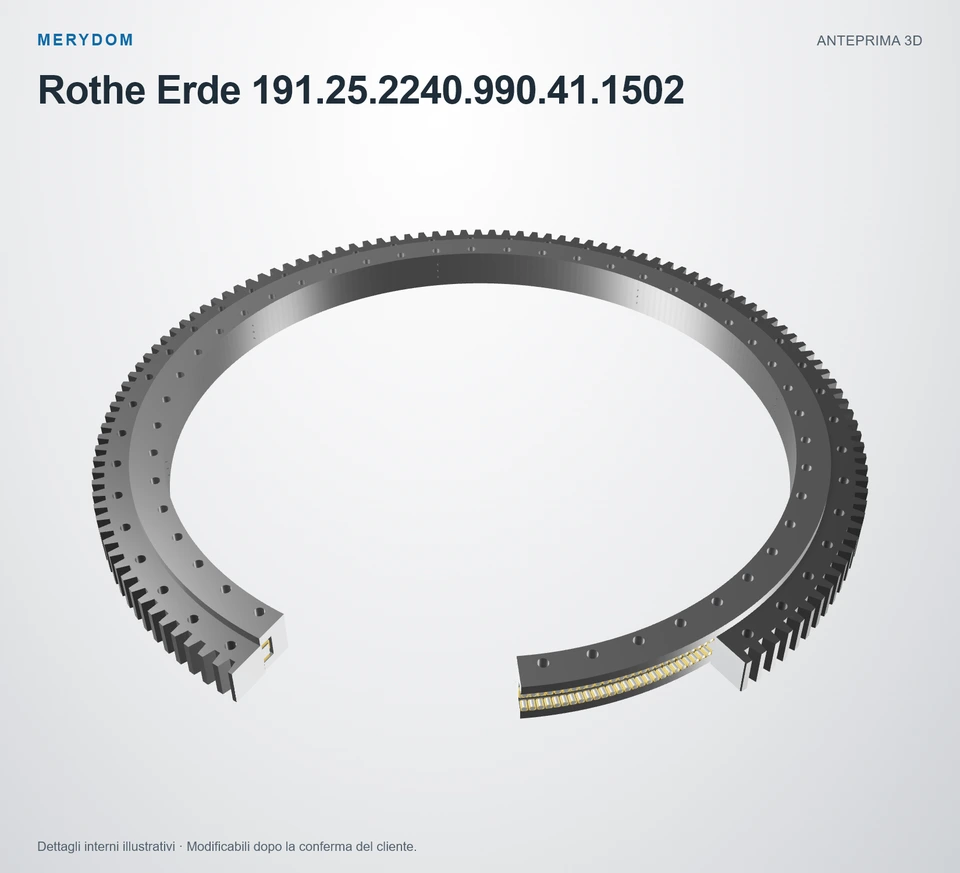

Cuscinetto di rotazione sostitutivo per Rothe Erde 191.25.2240.990.41.1502
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Rothe Erde 191.25.2240.990.41.1502. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Rothe Erde 191.25.2240.990.41.1502. Serie: 19. Struttura del cuscinetto: Rulli a tre file. Configurazione dentatura: Dentatura esterna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
191.25.2240.990.41.1502
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Rothe Erde 191.25.2240.990.41.1502.
- Overall OD (Do)
- 2516,4 mm
- Overall ID (di)
- 2059 mm
- Altezza totale
- 147 mm
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 48 / 48 esterno / interno
- Design del cuscinetto
- Rulli a tre file
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro della pista di rotolamento (DL)
- 2.240 mm
- Diametro esterno totale (Da)
- 2.516,4 mm
- Diametro interno totale (Di)
- 2.059 mm
- Altezza totale (H)
- 147 mm
- Diametro di catalogo O (O)
- 2.276 mm
- Diametro di catalogo U (U)
- 2.266 mm
- Altezza anello H1 (H1)
- 117 mm
- Altezza anello H2 (H2)
- 138 mm
- Offset anello inferiore Hu (Hu)
- 9 mm
- Offset anello superiore Ho (Ho)
- 30 mm
- Peso del gruppo (Peso)
- 1.378 kg
Montaggio
- Circonferenza bulloni anello esterno (La)
- 2.366 mm
- Circonferenza bulloni anello interno (Li)
- 2.125 mm
- Numero comune di fori di montaggio (n)
- 48
- Diametro comune dei fori di montaggio (B)
- 33 mm
- Misura nominale del bullone metrico (M)
- 30 mm
Dentatura
- Diametro primitivo dentatura (d)
- 2.466 mm
- Modulo della dentatura (m)
- 18 mm
- Numero di denti (z)
- 137
- Prodotto di spostamento del profilo x·m (x*m)
- 9 mm
- Prodotto di correzione altezza testa k·m (k*m)
- -1,8 mm
- Larghezza minima della dentatura (bmin)
- 116 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Rothe Erde 191.25.2240.990.41.1502
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 191.25.2240.990.41.1502 |
| Certificato intercambiabile con | Rothe Erde 191.25.2240.990.41.1502 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Rothe Erde |
| Serie | 19 Serie |
| Modello di riferimento | 191.25.2240.990.41.1502 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Rulli a tre file |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Diametro della pista di rotolamento (DL) | 2.240 mm |
| Diametro esterno totale (Da) | 2.516,4 mm |
| Diametro interno totale (Di) | 2.059 mm |
| Altezza totale (H) | 147 mm |
| Diametro di catalogo O (O) | 2.276 mm |
| Diametro di catalogo U (U) | 2.266 mm |
| Altezza anello H1 (H1) | 117 mm |
| Altezza anello H2 (H2) | 138 mm |
| Offset anello inferiore Hu (Hu) | 9 mm |
| Offset anello superiore Ho (Ho) | 30 mm |
| Peso del gruppo (Peso) | 1.378 kg |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 2.366 mm |
| Circonferenza bulloni anello interno (Li) | 2.125 mm |
| Numero comune di fori di montaggio (n) | 48 |
| Diametro comune dei fori di montaggio (B) | 33 mm |
| Misura nominale del bullone metrico (M) | 30 mm |
| Dentatura | |
| Diametro primitivo dentatura (d) | 2.466 mm |
| Modulo della dentatura (m) | 18 mm |
| Numero di denti (z) | 137 |
| Prodotto di spostamento del profilo x·m (x*m) | 9 mm |
| Prodotto di correzione altezza testa k·m (k*m) | -1,8 mm |
| Larghezza minima della dentatura (bmin) | 116 mm |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (X1) | 181,57 kN |
| Forza circonferenziale ammessa, massima (X2) | 363,13 kN |
| Altri dati | |
| Numero di ingrassatori (n1) | 8 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE

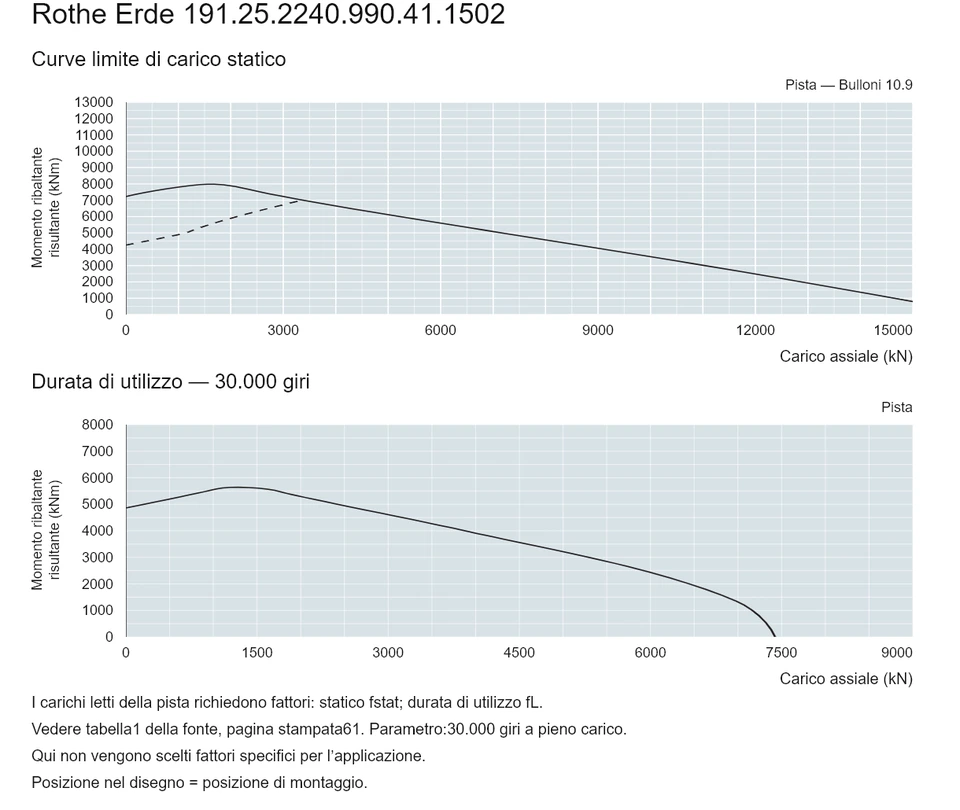

Grafico di carico della serie 19
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Rothe Erde 191.25.2240.990.41.1502
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
