Cuscinetto di rotazione sostitutivo per Rothe Erde 231.20.0600.503
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Rothe Erde 231.20.0600.503. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Rothe Erde 231.20.0600.503. Serie: 23. Struttura del cuscinetto: Cuscinetto profilato. Configurazione dentatura: Dentatura esterna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica

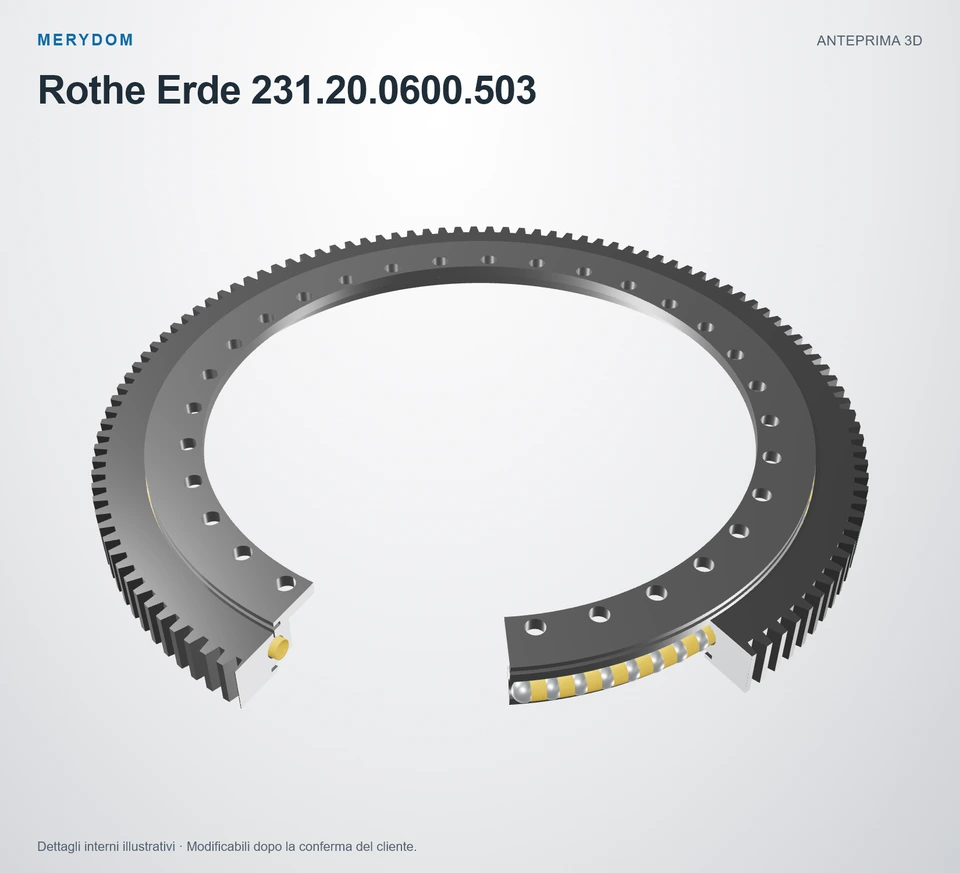

231.20.0600.503
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Rothe Erde 231.20.0600.503.
- Overall OD (Do)
- 742,8 mm
- Overall ID (di)
- 534 mm
- Altezza totale
- 56 mm
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 16 / 32 esterno / interno
- Design del cuscinetto
- Cuscinetto profilato
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

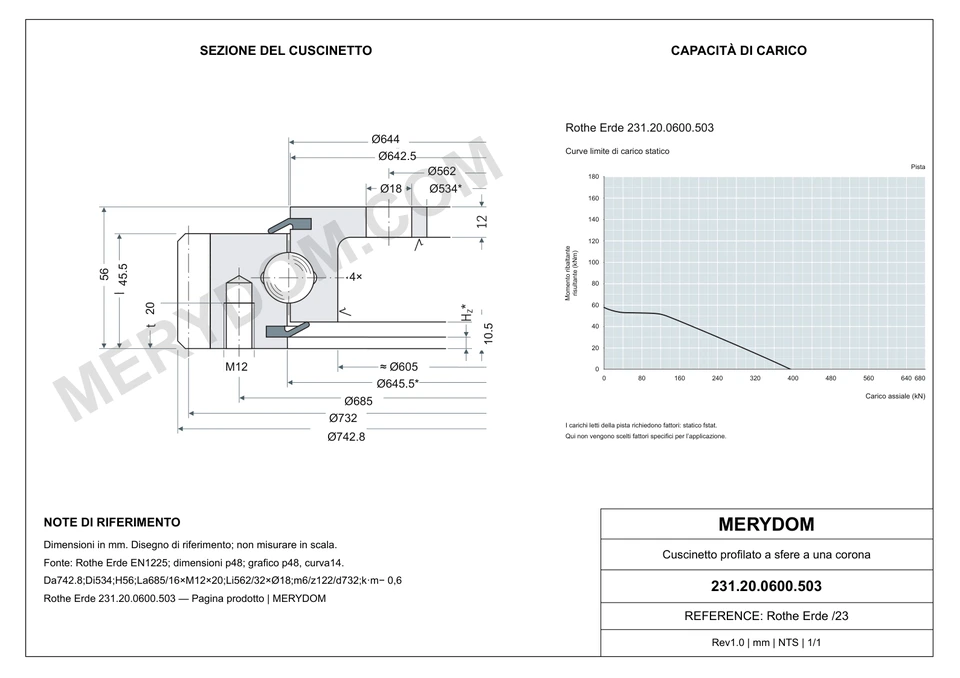

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro della pista di rotolamento (DL)
- 644 mm
- Diametro esterno totale (Da)
- 742,8 mm
- Diametro interno totale (Di)
- 534 mm
- Altezza totale (H)
- 56 mm
- Diametro di catalogo O (O)
- 642,5 mm
- Diametro di catalogo U (U)
- 645,5 mm
- Diametro di catalogo C (C)
- 605 mm
- Offset anello inferiore Hu (Hu)
- 10,5 mm
- Peso del gruppo (Peso)
- 47,2 kg
- Gioco assiale del cuscinetto (Y_axial)
- ≤ 0,5 mm
- Gioco radiale del cuscinetto (Y_radial)
- ≤ 0,5 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 685 mm
- Fori di montaggio anello esterno (na)
- 16
- Misura nominale del bullone metrico (M)
- 12 mm
- Profondità della filettatura (t)
- 20 mm
- Circonferenza bulloni anello interno (Li)
- 562 mm
- Fori di montaggio anello interno (ni)
- 32
- Diametro fori anello interno (B_inner)
- 18 mm
Dentatura
- Diametro primitivo dentatura (d)
- 732 mm
- Modulo della dentatura (m)
- 6 mm
- Numero di denti (z)
- 122
- Prodotto di correzione altezza testa k·m (k*m)
- -0,6 mm
- Larghezza minima della dentatura (bmin)
- 45,5 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Rothe Erde 231.20.0600.503
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 231.20.0600.503 |
| Certificato intercambiabile con | Rothe Erde 231.20.0600.503 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Rothe Erde |
| Serie | 23 Serie |
| Modello di riferimento | 231.20.0600.503 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Cuscinetto profilato |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Diametro della pista di rotolamento (DL) | 644 mm |
| Diametro esterno totale (Da) | 742,8 mm |
| Diametro interno totale (Di) | 534 mm |
| Altezza totale (H) | 56 mm |
| Diametro di catalogo O (O) | 642,5 mm |
| Diametro di catalogo U (U) | 645,5 mm |
| Diametro di catalogo C (C) | 605 mm |
| Offset anello inferiore Hu (Hu) | 10,5 mm |
| Peso del gruppo (Peso) | 47,2 kg |
| Gioco assiale del cuscinetto (Y_axial) | ≤ 0,5 mm |
| Gioco radiale del cuscinetto (Y_radial) | ≤ 0,5 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 685 mm |
| Fori di montaggio anello esterno (na) | 16 |
| Misura nominale del bullone metrico (M) | 12 mm |
| Profondità della filettatura (t) | 20 mm |
| Circonferenza bulloni anello interno (Li) | 562 mm |
| Fori di montaggio anello interno (ni) | 32 |
| Diametro fori anello interno (B_inner) | 18 mm |
| Dentatura | |
| Diametro primitivo dentatura (d) | 732 mm |
| Modulo della dentatura (m) | 6 mm |
| Numero di denti (z) | 122 |
| Prodotto di correzione altezza testa k·m (k*m) | -0,6 mm |
| Larghezza minima della dentatura (bmin) | 45,5 mm |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (X1) | 14,2 kN |
| Forza circonferenziale ammessa, massima (X2) | 28,4 kN |
| Altri dati | |
| Numero di ingrassatori (n1) | 4 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE

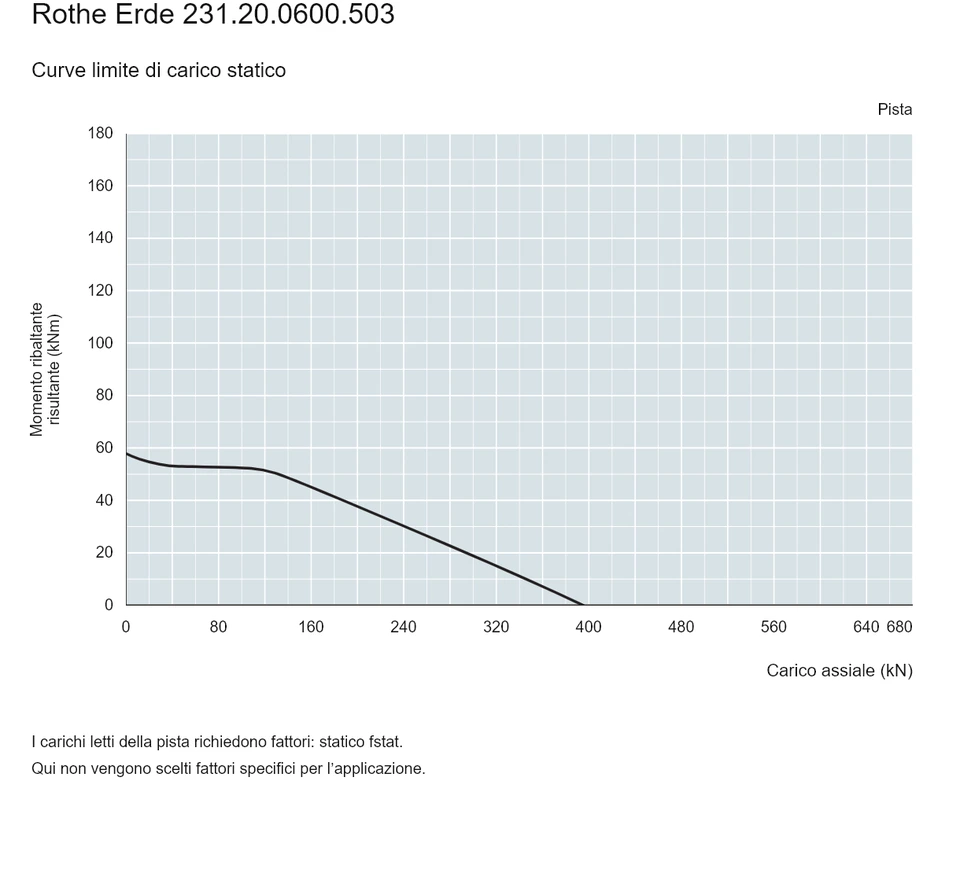

Grafico di carico della serie 23
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Rothe Erde 231.20.0600.503
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
