Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento
Cuscinetto di rotazione sostitutivo per SKF RKS.121395101002
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con SKF RKS.121395101002. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: SKF RKS.121395101002. Serie: Rulli incrociati speciali · Senza dentatura. Struttura del cuscinetto: Crossed Cylindrical Roller. Configurazione dentatura: Senza dentatura.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
RKS.121395101002
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con SKF RKS.121395101002.
- Overall OD (Do)
- 695 mm
- Overall ID (di)
- 477 mm
- Altezza totale
- 77 mm
- Configurazione dentatura
- Senza dentatura
- Fori di fissaggio
- / esterno / interno
- Design del cuscinetto
- Crossed Cylindrical Roller
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

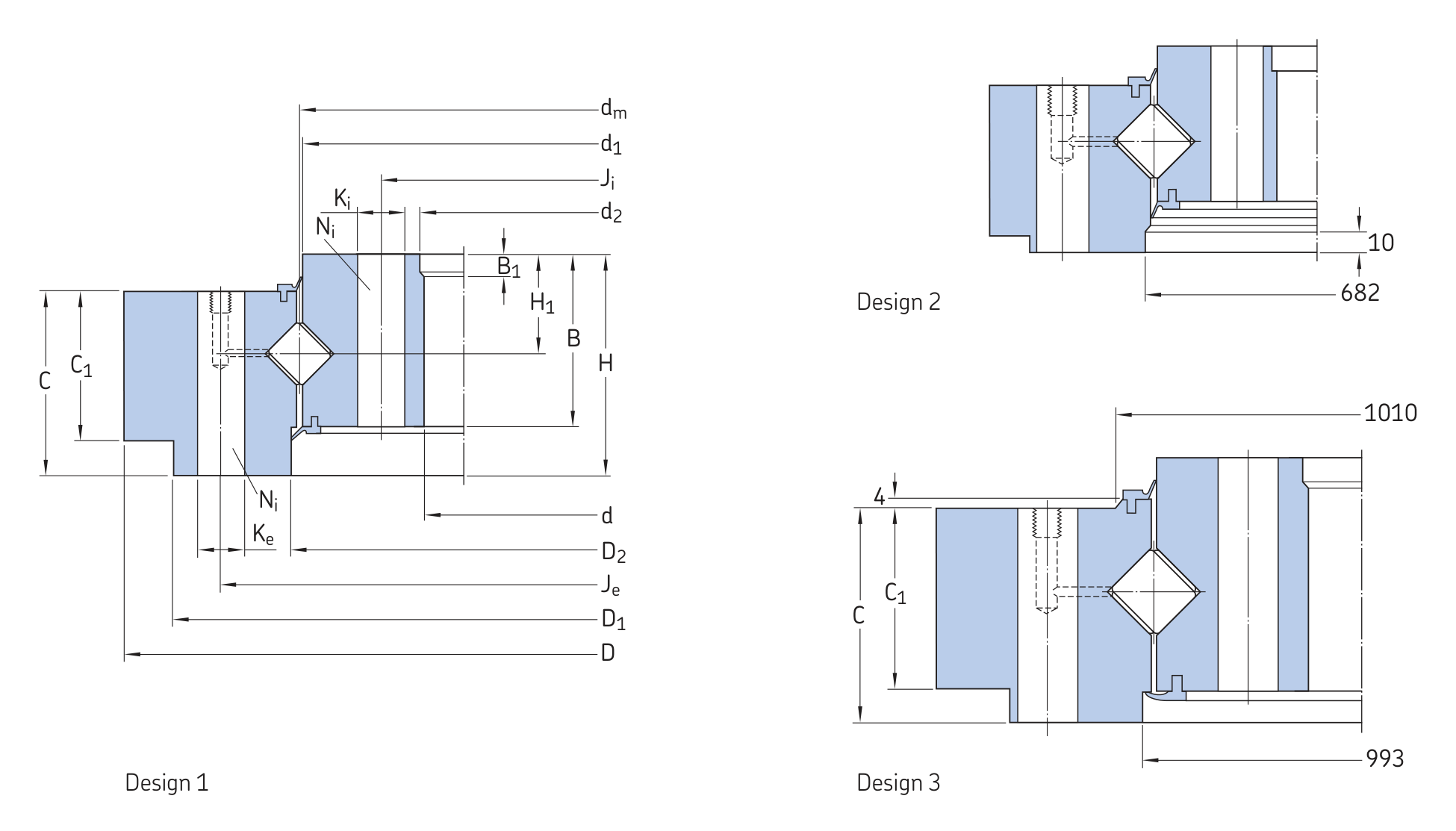

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro della pista di rotolamento (dm)
- 574 mm
- Diametro esterno totale (D)
- 695 mm
- Diametro interno totale (d)
- 477 mm
- Altezza totale (H)
- 77 mm
- SKF catalogue dimension H1 (H1)
- 35 mm
- SKF catalogue dimension D1 (D1)
- 671 mm
- SKF catalogue dimension D2 (D2)
- 576 mm
- SKF catalogue dimension C (C)
- 64 mm
- SKF catalogue dimension C1 (C1)
- 42 mm
- SKF catalogue dimension d1 (d1)
- 572 mm
- SKF catalogue dimension d2 (d2)
- 480 mm
- SKF catalogue dimension B (B)
- 57 mm
- SKF catalogue dimension B1 (B1)
- 9 mm
- Massaa (Massaa)
- 84 kg
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione SKF RKS.121395101002
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | RKS.121395101002 |
| Certificato intercambiabile con | SKF RKS.121395101002 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | SKF |
| Serie | Rulli incrociati speciali · Senza dentatura Serie |
| Modello di riferimento | RKS.121395101002 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Crossed Cylindrical Roller |
| Configurazione dentatura | Senza dentatura |
| Dimensioni | |
| Diametro della pista di rotolamento (dm) | 574 mm |
| Diametro esterno totale (D) | 695 mm |
| Diametro interno totale (d) | 477 mm |
| Altezza totale (H) | 77 mm |
| SKF catalogue dimension H1 (H1) | 35 mm |
| SKF catalogue dimension D1 (D1) | 671 mm |
| SKF catalogue dimension D2 (D2) | 576 mm |
| SKF catalogue dimension C (C) | 64 mm |
| SKF catalogue dimension C1 (C1) | 42 mm |
| SKF catalogue dimension d1 (d1) | 572 mm |
| SKF catalogue dimension d2 (d2) | 480 mm |
| SKF catalogue dimension B (B) | 57 mm |
| SKF catalogue dimension B1 (B1) | 9 mm |
| Massaa (Massaa) | 84 kg |
| Capacità di carico | |
| Capacità di carico assiale dinamica di base (C) | 339 kN |
| Capacità di carico assiale statica di base (C0) | 1.280 kN |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

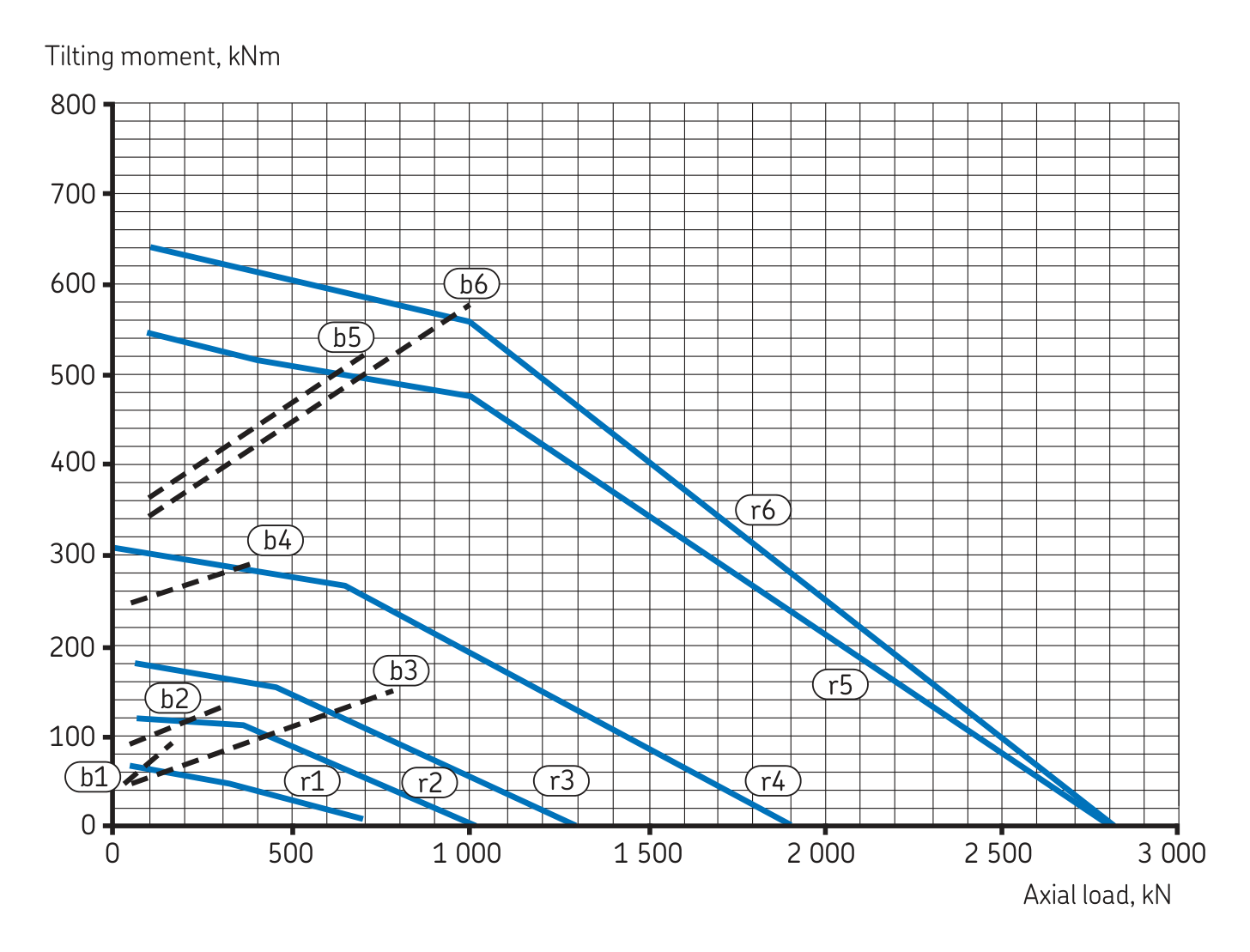

CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie Rulli incrociati speciali · Senza dentatura
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per SKF RKS.121395101002
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
