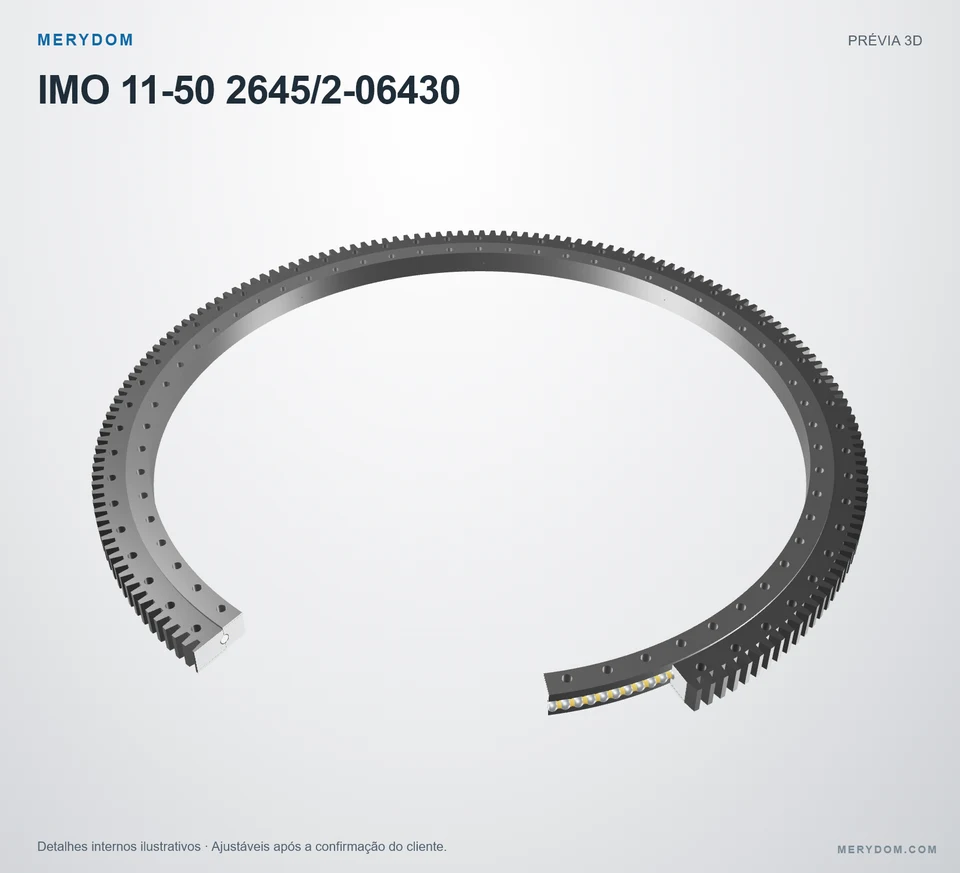

Rolamento de giro de substituição para IMO 11-50 2645/2-06430
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com IMO 11-50 2645/2-06430. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: IMO 11-50 2645/2-06430. Série: 150. Estrutura do rolamento: Esferas de contato de quatro pontos. Configuração da engrenagem: Engrenagem externa.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
11-50 2645/2-06430
Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com IMO 11-50 2645/2-06430.
- Overall OD (Do)
- 2892.8 mm
- Overall ID (di)
- 2474 mm
- Altura total
- 109 mm
- Configuração da engrenagem
- Engrenagem externa
- Furos de montagem
- 60 / 60 externo / interno
- Projeto do rolamento
- Esferas de contato de quatro pontos
Verificado pela MERYDOMNível 3 · Registro de verificação de engenharia
- Compatibilidade dimensional
- Materiais controlados
- Documentação de fábrica

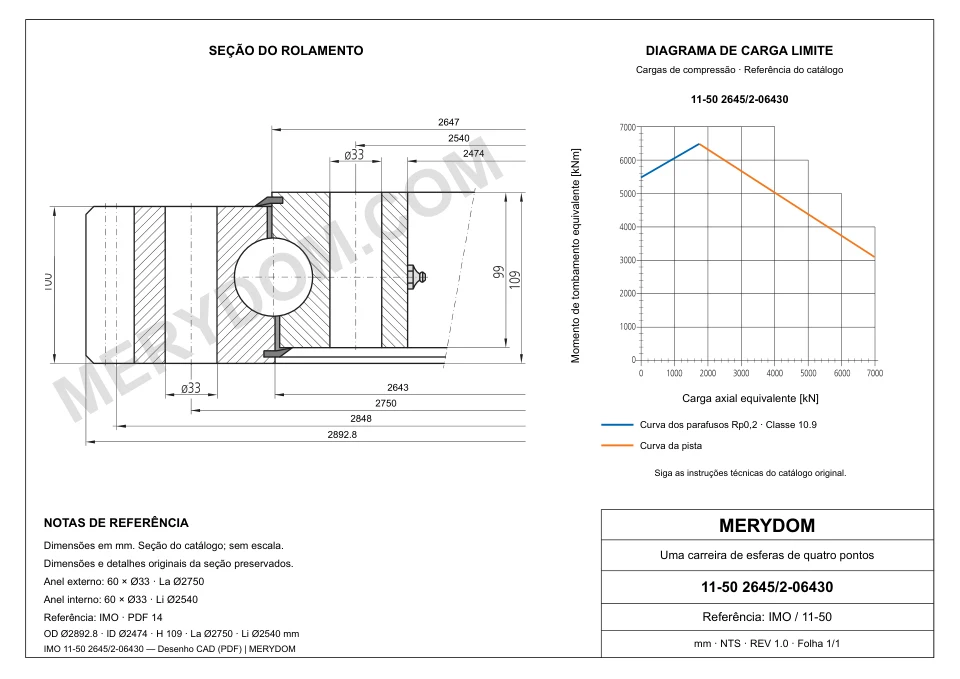

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Diâmetro externo total (Da)
- 2.892,8 mm
- Diâmetro interno total (di)
- 2.474 mm
- Altura total (H)
- 109 mm
- Diâmetro interno do anel externo (Di)
- 2.643 mm
- Diâmetro externo do anel interno (da)
- 2.647 mm
- Peso do conjunto (G)
- 1.142 kg
- Altura do anel interno
- 99 mm
- Altura do anel externo
- 100 mm
Montagem
- Círculo de parafusos do anel externo (La)
- 2.750 mm
- Furos de montagem do anel externo (n)
- 60
- Círculo de parafusos do anel interno (Li)
- 2.540 mm
- Furos de montagem do anel interno (n)
- 60
- Diâmetro dos furos do anel externo (Øa)
- 33 mm
- Diâmetro dos furos do anel interno (Øi)
- 33 mm
Engrenagem
- Diâmetro primitivo da engrenagem (do)
- 2.848 mm
- Módulo da engrenagem (m)
- 16 mm
- Número de dentes (z2)
- 178
- Coeficiente de deslocamento do perfil (x2)
- 0,5
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro IMO 11-50 2645/2-06430
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 11-50 2645/2-06430 |
| Certificado como intercambiável com | IMO 11-50 2645/2-06430 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | IMO |
| Série | 150 Série |
| Modelo de referência | 11-50 2645/2-06430 |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Esferas de contato de quatro pontos |
| Configuração da engrenagem | Engrenagem externa |
| Dimensões | |
| Diâmetro externo total (Da) | 2.892,8 mm |
| Diâmetro interno total (di) | 2.474 mm |
| Altura total (H) | 109 mm |
| Diâmetro interno do anel externo (Di) | 2.643 mm |
| Diâmetro externo do anel interno (da) | 2.647 mm |
| Peso do conjunto (G) | 1.142 kg |
| Altura do anel interno | 99 mm |
| Altura do anel externo | 100 mm |
| Montagem | |
| Círculo de parafusos do anel externo (La) | 2.750 mm |
| Furos de montagem do anel externo (n) | 60 |
| Círculo de parafusos do anel interno (Li) | 2.540 mm |
| Furos de montagem do anel interno (n) | 60 |
| Diâmetro dos furos do anel externo (Øa) | 33 mm |
| Diâmetro dos furos do anel interno (Øi) | 33 mm |
| Engrenagem | |
| Diâmetro primitivo da engrenagem (do) | 2.848 mm |
| Módulo da engrenagem (m) | 16 mm |
| Número de dentes (z2) | 178 |
| Coeficiente de deslocamento do perfil (x2) | 0,5 |
| Capacidades | |
| Força circunferencial permitida, normal (fz_norm) | 155 kN |
| Força circunferencial permitida, máxima (fz_max) | 273 kN |
| Capacidade de carga radial estática (Co_rad) | 4.625 kN |
| Capacidade de carga axial estática (Co_ax) | 12.378 kN |
| Capacidade de carga radial dinâmica (C_rad) | 1.279 kN |
| Capacidade de carga axial dinâmica (C_ax) | 1.490 kN |
| Folga radial | 0–0.4 mm |
| Folga axial | 0–0.75 mm |
| Outros dados | |
| Material dos anéis no catálogo de referência (interno / externo) | 42CrMo4V |
| Especificação das graxeiras no catálogo de referência | 9–12 |
| Quantidade de graxeiras (MERYDOM) | 9 |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.

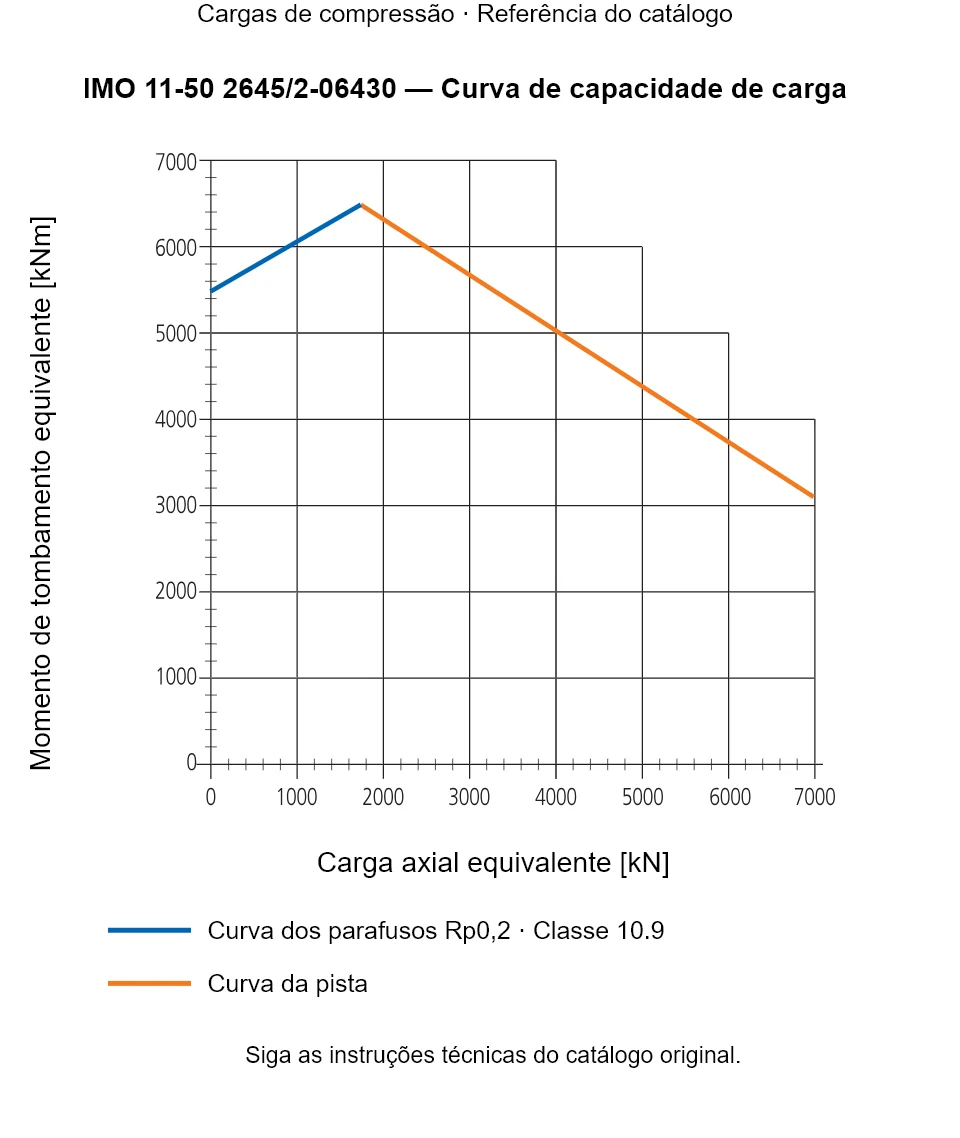

IMO 11-50 2645/2-06430 — Curva de capacidade de carga
IMO 11-50 2645/2-06430 — Curva de capacidade de carga
IMO 11-50 2645/2-06430 — Curva de capacidade de carga · Cargas de compressão · Referência do catálogo. Siga as instruções técnicas do catálogo original.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para IMO 11-50 2645/2-06430
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
