Intercambiabilidade certificada
- Designação de modelo e envelope de instalação correspondentes
- Interfaces de furos e círculos de parafusos revisadas
- Engrenagem correspondente à configuração de referência

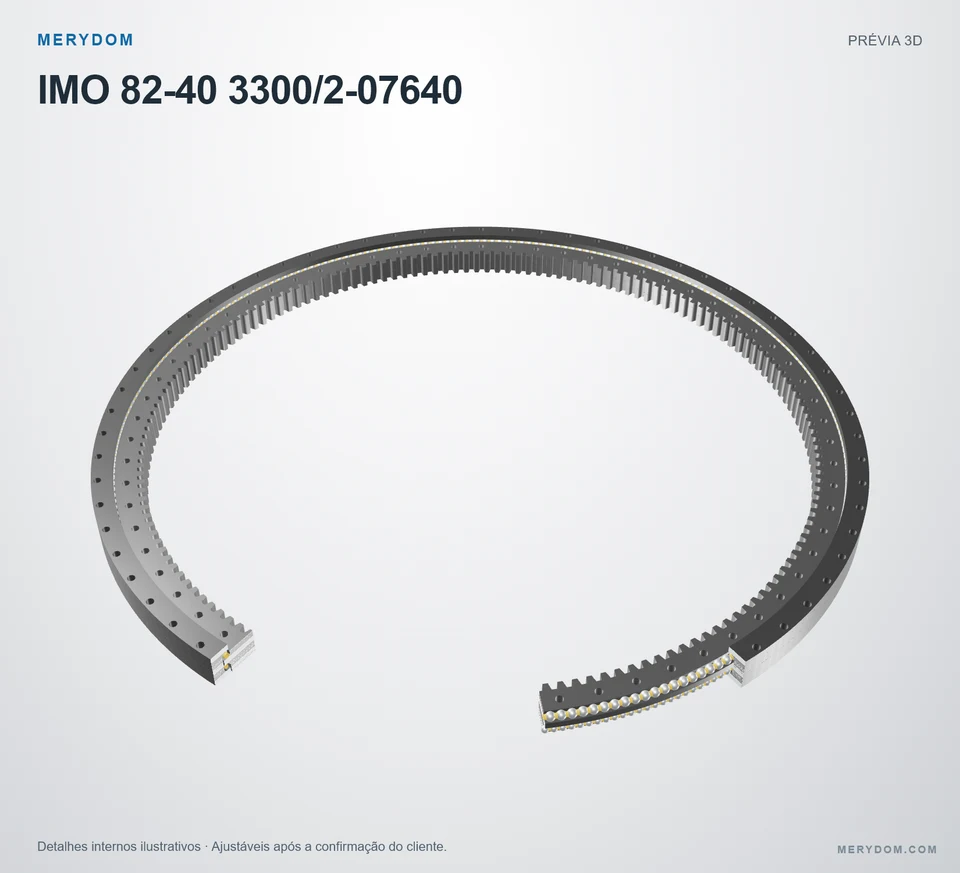

Rolamento de giro de substituição para IMO 82-40 3300/2-07640
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com IMO 82-40 3300/2-07640. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: IMO 82-40 3300/2-07640. Série: 840. Estrutura do rolamento: Esferas de duplo contato axial. Configuração da engrenagem: Engrenagem interna.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
82-40 3300/2-07640
Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com IMO 82-40 3300/2-07640.
- Overall OD (Do)
- 3450 mm
- Overall ID (di)
- 3006 mm
- Altura total
- Não publicado
- Configuração da engrenagem
- Engrenagem interna
- Furos de montagem
- 66 / externo / interno
- Projeto do rolamento
- Esferas de duplo contato axial
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

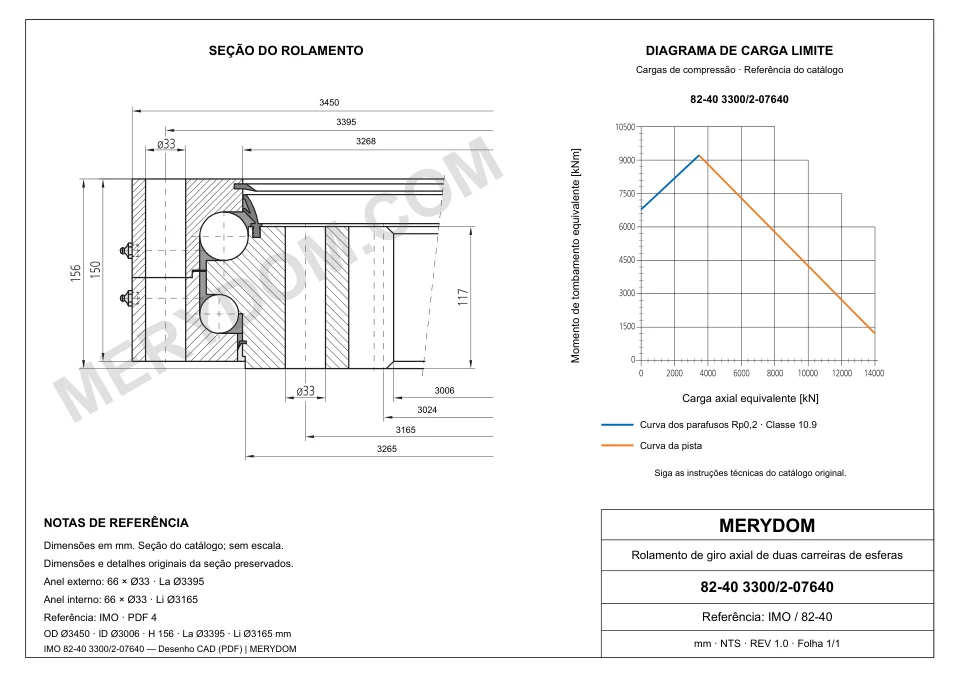

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Diâmetro externo total (Da)
- 3.450 mm
- Diâmetro interno total (di)
- 3.006 mm
- Peso do conjunto (G)
- 1.935 kg
Montagem
- Círculo de parafusos do anel externo (La)
- 3.395 mm
- Círculo de parafusos do anel interno (Li)
- 3.165 mm
- Furos de montagem do anel externo (na)
- 66
Engrenagem
- Diâmetro primitivo da engrenagem (d)
- 3.024 mm
- Módulo da engrenagem (m)
- 18 mm
- Número de dentes (z)
- 168
- Coeficiente de deslocamento do perfil (x)
- -0,5
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro IMO 82-40 3300/2-07640
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 82-40 3300/2-07640 |
| Certificado como intercambiável com | IMO 82-40 3300/2-07640 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | IMO |
| Série | 840 Série |
| Modelo de referência | 82-40 3300/2-07640 |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Esferas de duplo contato axial |
| Configuração da engrenagem | Engrenagem interna |
| Dimensões | |
| Diâmetro externo total (Da) | 3.450 mm |
| Diâmetro interno total (di) | 3.006 mm |
| Peso do conjunto (G) | 1.935 kg |
| Montagem | |
| Círculo de parafusos do anel externo (La) | 3.395 mm |
| Círculo de parafusos do anel interno (Li) | 3.165 mm |
| Furos de montagem do anel externo (na) | 66 |
| Engrenagem | |
| Diâmetro primitivo da engrenagem (d) | 3.024 mm |
| Módulo da engrenagem (m) | 18 mm |
| Número de dentes (z) | 168 |
| Coeficiente de deslocamento do perfil (x) | -0,5 |
| Capacidades | |
| Força circunferencial permitida, normal (fz_norm) | 214 kN |
| Força circunferencial permitida, máxima (fz_max) | 385 kN |
| Capacidade de carga radial estática (Co_rad) | 3.115 kN |
| Capacidade de carga axial estática, tração (Co_ax_T) | 15.587 kN |
| Capacidade de carga axial estática, compressão (Co_ax_H) | 12.793 kN |
| Capacidade de carga radial dinâmica (C_rad) | 619 kN |
| Capacidade de carga axial dinâmica, tração (C_ax_T) | 1.462 kN |
| Capacidade de carga axial dinâmica, compressão (C_ax_H) | 1.162 kN |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.
CAPACIDADE DE CARGA DA SÉRIE

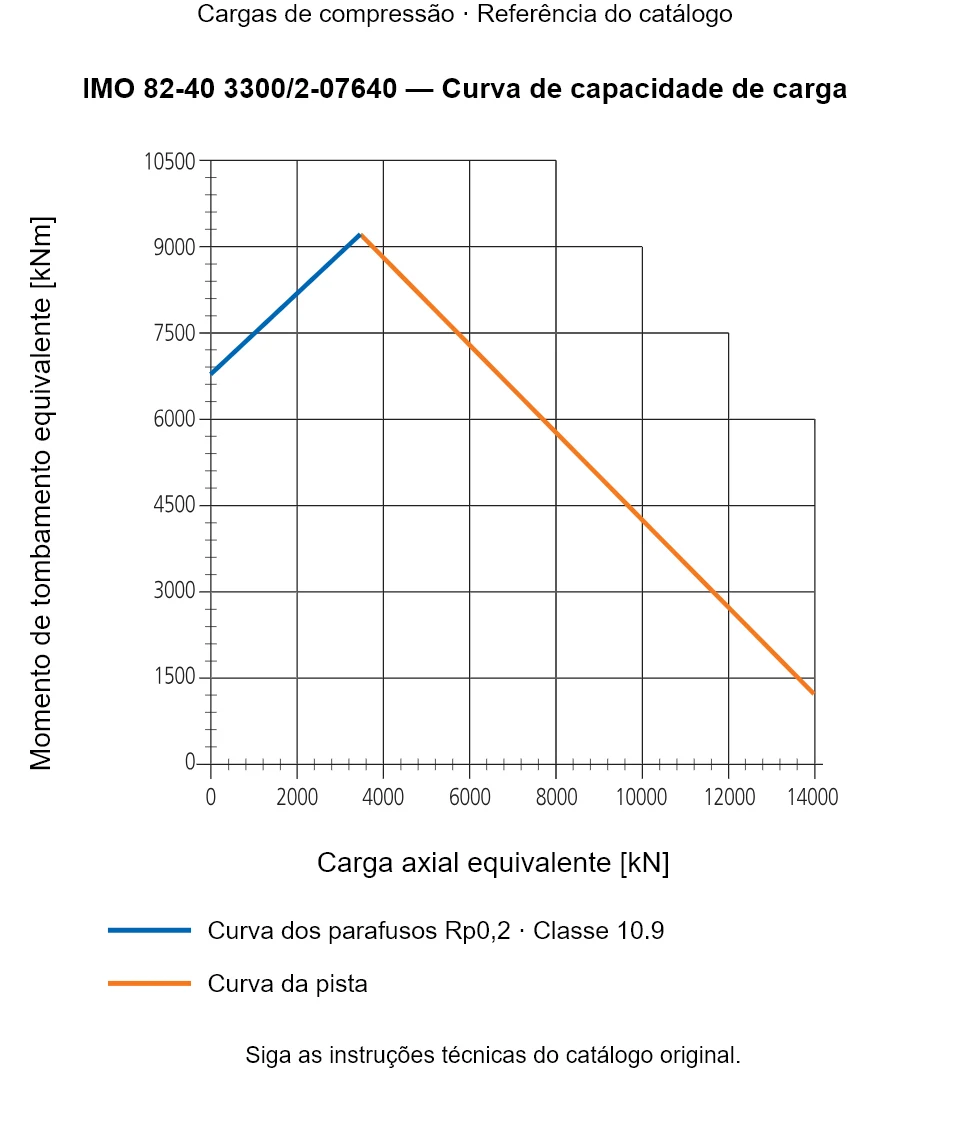

Gráfico de capacidade de carga da série 840
Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para IMO 82-40 3300/2-07640
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
