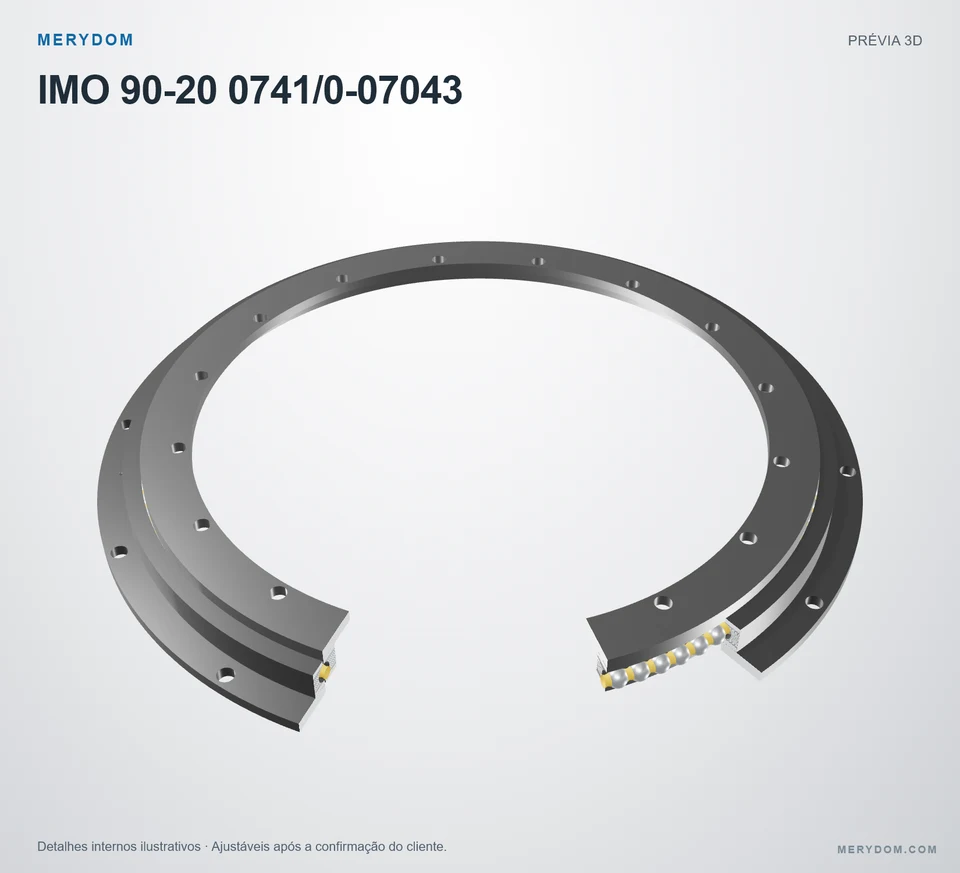

Rolamento de giro de substituição para IMO 90-20 0741/0-07043
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com IMO 90-20 0741/0-07043. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: IMO 90-20 0741/0-07043. Série: 920. Estrutura do rolamento: Rolamento de esferas com anéis flangeados. Configuração da engrenagem: Sem engrenagem.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
90-20 0741/0-07043
Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com IMO 90-20 0741/0-07043.
- Overall OD (Do)
- 847-0.14 mm
- Overall ID (di)
- 635+0.13 mm
- Altura total
- 56 mm
- Configuração da engrenagem
- Sem engrenagem
- Furos de montagem
- 12 / 16 externo / interno
- Projeto do rolamento
- Rolamento de esferas com anéis flangeados
Verificado pela MERYDOMNível 3 · Registro de verificação de engenharia
- Compatibilidade dimensional
- Materiais controlados
- Documentação de fábrica
DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Diâmetro externo total (Daz)
- 847-0.14 mm
- Diâmetro interno total (diz)
- 635+0.13 mm
- Peso do conjunto (G)
- 46 kg
- Altura total (H)
- 56 mm
- Diâmetro interno do anel externo (Di)
- 745,5 mm
- Diâmetro externo do anel interno (da)
- 742,5 mm
- Diâmetro do flange do anel externo a (a)
- 783 mm
- Diâmetro do flange do anel interno b (b)
- 699 mm
Montagem
- Círculo de parafusos do anel externo (La)
- 820 mm
- Furos de montagem do anel externo (na)
- 12
- Círculo de parafusos do anel interno (Li)
- 662 mm
- Furos de montagem do anel interno (ni)
- 16
- Diâmetro dos furos do anel externo (Øa)
- 18 mm
- Diâmetro dos furos do anel interno (Øi)
- 18 mm
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro IMO 90-20 0741/0-07043
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 90-20 0741/0-07043 |
| Certificado como intercambiável com | IMO 90-20 0741/0-07043 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | IMO |
| Série | 920 Série |
| Modelo de referência | 90-20 0741/0-07043 |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Rolamento de esferas com anéis flangeados |
| Configuração da engrenagem | Sem engrenagem |
| Dimensões | |
| Diâmetro externo total (Daz) | 847-0.14 mm |
| Diâmetro interno total (diz) | 635+0.13 mm |
| Peso do conjunto (G) | 46 kg |
| Altura total (H) | 56 mm |
| Diâmetro interno do anel externo (Di) | 745,5 mm |
| Diâmetro externo do anel interno (da) | 742,5 mm |
| Diâmetro do flange do anel externo a (a) | 783 mm |
| Diâmetro do flange do anel interno b (b) | 699 mm |
| Montagem | |
| Círculo de parafusos do anel externo (La) | 820 mm |
| Furos de montagem do anel externo (na) | 12 |
| Círculo de parafusos do anel interno (Li) | 662 mm |
| Furos de montagem do anel interno (ni) | 16 |
| Diâmetro dos furos do anel externo (Øa) | 18 mm |
| Diâmetro dos furos do anel interno (Øi) | 18 mm |
| Capacidades | |
| Capacidade de carga radial estática (Co_rad) | 212 kN |
| Capacidade de carga axial estática (Co_ax) | 496 kN |
| Capacidade de carga radial dinâmica (C_rad) | 194 kN |
| Capacidade de carga axial dinâmica (C_ax) | 195 kN |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.

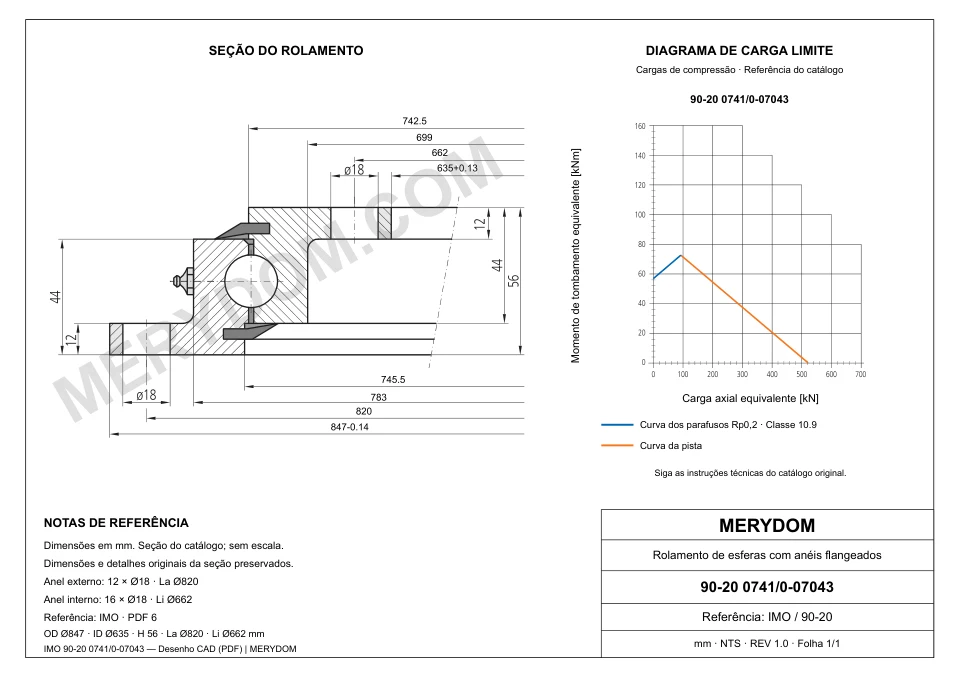

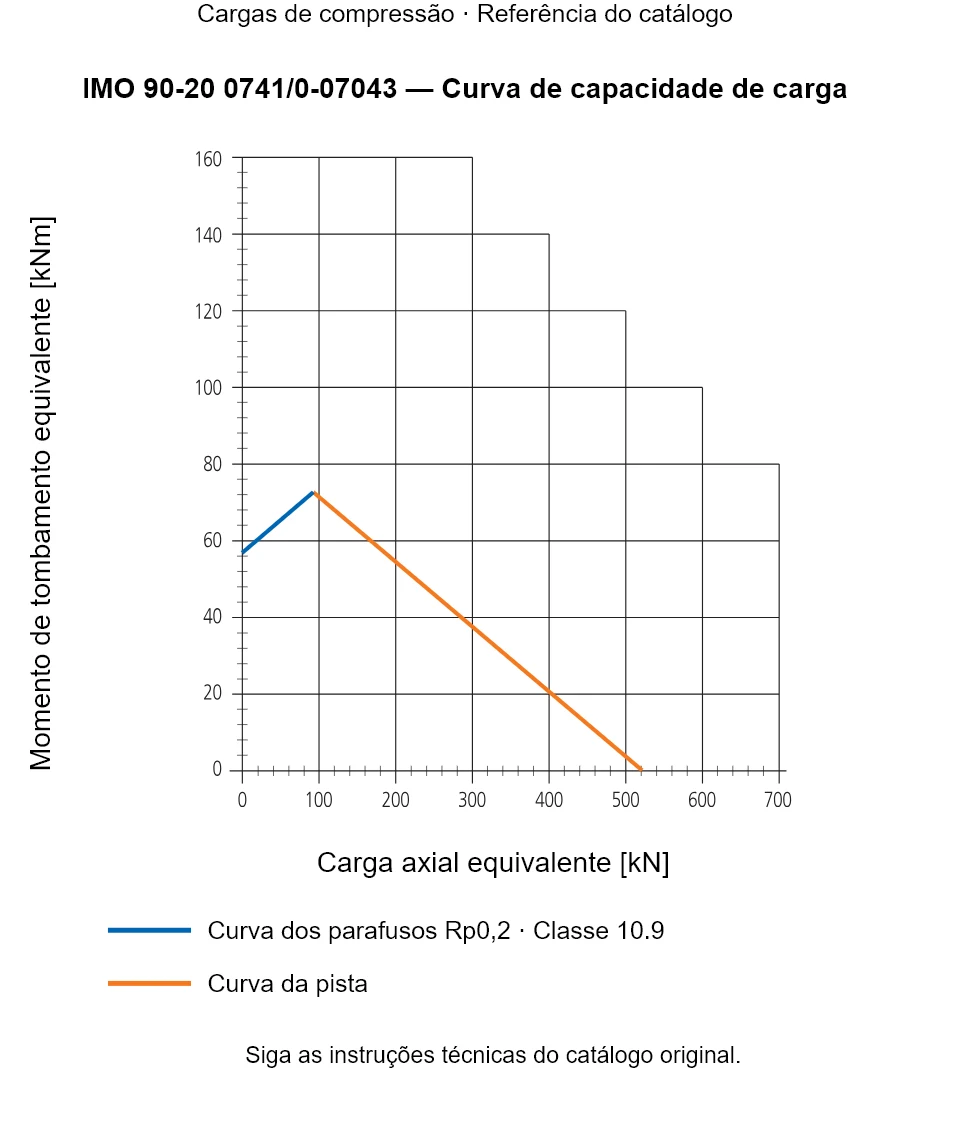

IMO 90-20 0741/0-07043 — Curva de capacidade de carga
IMO 90-20 0741/0-07043 — Curva de capacidade de carga
IMO 90-20 0741/0-07043 — Curva de capacidade de carga · Cargas de compressão · Referência do catálogo. Siga as instruções técnicas do catálogo original.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para IMO 90-20 0741/0-07043
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
SUPORTE A SUBSTITUTOS MERYDOM
Solicitar preço e prazoPronto para confirmar preço, prazo e aplicação?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 90-20 0741/0-07043.
