Rolamento de giro de substituição para IMO 92-20 0541/1-07222
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com IMO 92-20 0541/1-07222. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: IMO 92-20 0541/1-07222. Série: 920. Estrutura do rolamento: Rolamento de esferas com anéis flangeados. Configuração da engrenagem: Engrenagem interna.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica

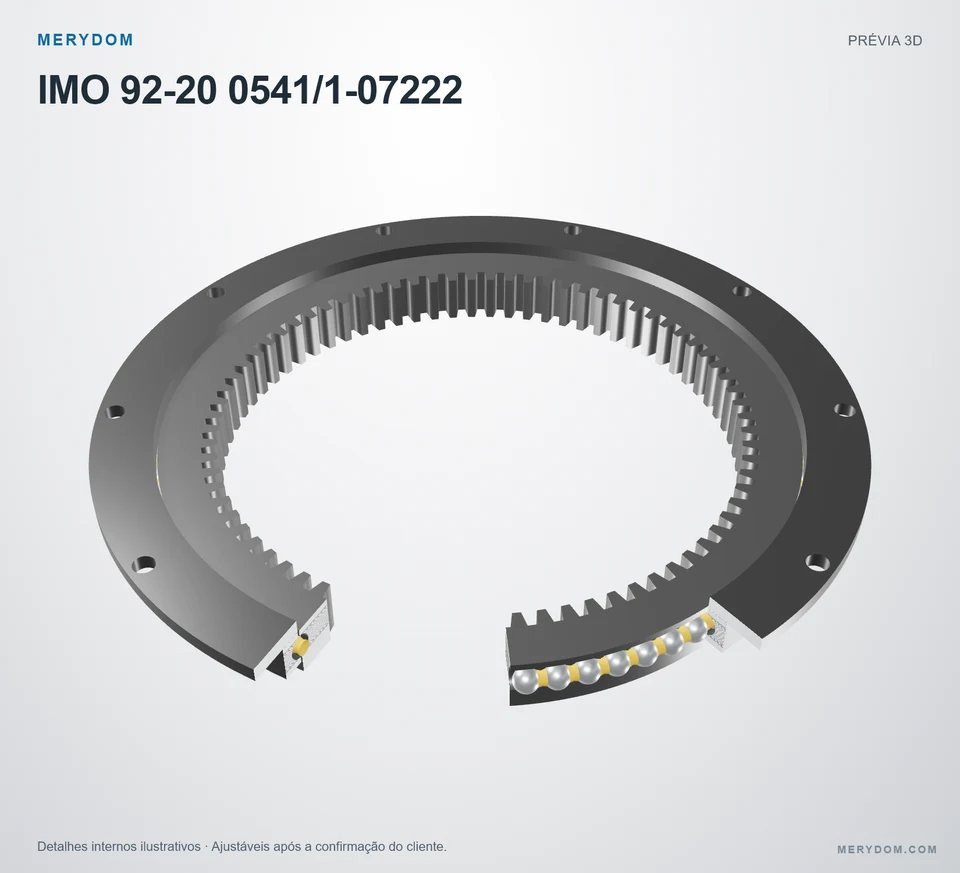

92-20 0541/1-07222
Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com IMO 92-20 0541/1-07222.
- Overall OD (Do)
- 648 mm
- Overall ID (di)
- 444 mm
- Altura total
- Não publicado
- Configuração da engrenagem
- Engrenagem interna
- Furos de montagem
- 10 / 16 externo / interno
- Projeto do rolamento
- Rolamento de esferas com anéis flangeados
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

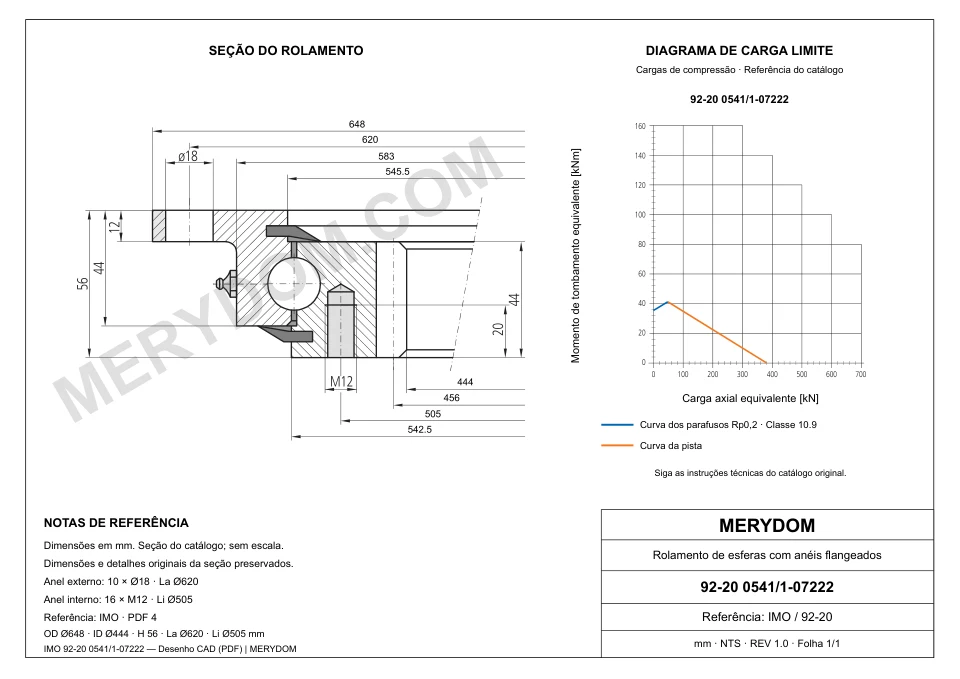

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Diâmetro externo total (Da)
- 648 mm
- Diâmetro interno total (di)
- 444 mm
- Peso do conjunto (G)
- 39 kg
Montagem
- Círculo de parafusos do anel externo (La)
- 620 mm
- Furos de montagem do anel externo (na)
- 10
- Círculo de parafusos do anel interno (Li)
- 505 mm
- Furos de montagem do anel interno (ni)
- 16
Engrenagem
- Diâmetro primitivo da engrenagem (d)
- 456 mm
- Módulo da engrenagem (m)
- 6 mm
- Número de dentes (z)
- 76
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro IMO 92-20 0541/1-07222
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 92-20 0541/1-07222 |
| Certificado como intercambiável com | IMO 92-20 0541/1-07222 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | IMO |
| Série | 920 Série |
| Modelo de referência | 92-20 0541/1-07222 |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Rolamento de esferas com anéis flangeados |
| Configuração da engrenagem | Engrenagem interna |
| Dimensões | |
| Diâmetro externo total (Da) | 648 mm |
| Diâmetro interno total (di) | 444 mm |
| Peso do conjunto (G) | 39 kg |
| Montagem | |
| Círculo de parafusos do anel externo (La) | 620 mm |
| Furos de montagem do anel externo (na) | 10 |
| Círculo de parafusos do anel interno (Li) | 505 mm |
| Furos de montagem do anel interno (ni) | 16 |
| Engrenagem | |
| Diâmetro primitivo da engrenagem (d) | 456 mm |
| Módulo da engrenagem (m) | 6 mm |
| Número de dentes (z) | 76 |
| Capacidades | |
| Força circunferencial permitida, normal (fz_norm) | 17,5 kN |
| Força circunferencial permitida, máxima (fz_max) | 32,9 kN |
| Capacidade de carga radial estática (Co_rad) | 155 kN |
| Capacidade de carga axial estática (Co_ax) | 362 kN |
| Capacidade de carga radial dinâmica (C_rad) | 173 kN |
| Capacidade de carga axial dinâmica (C_ax) | 174 kN |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.
CAPACIDADE DE CARGA DA SÉRIE

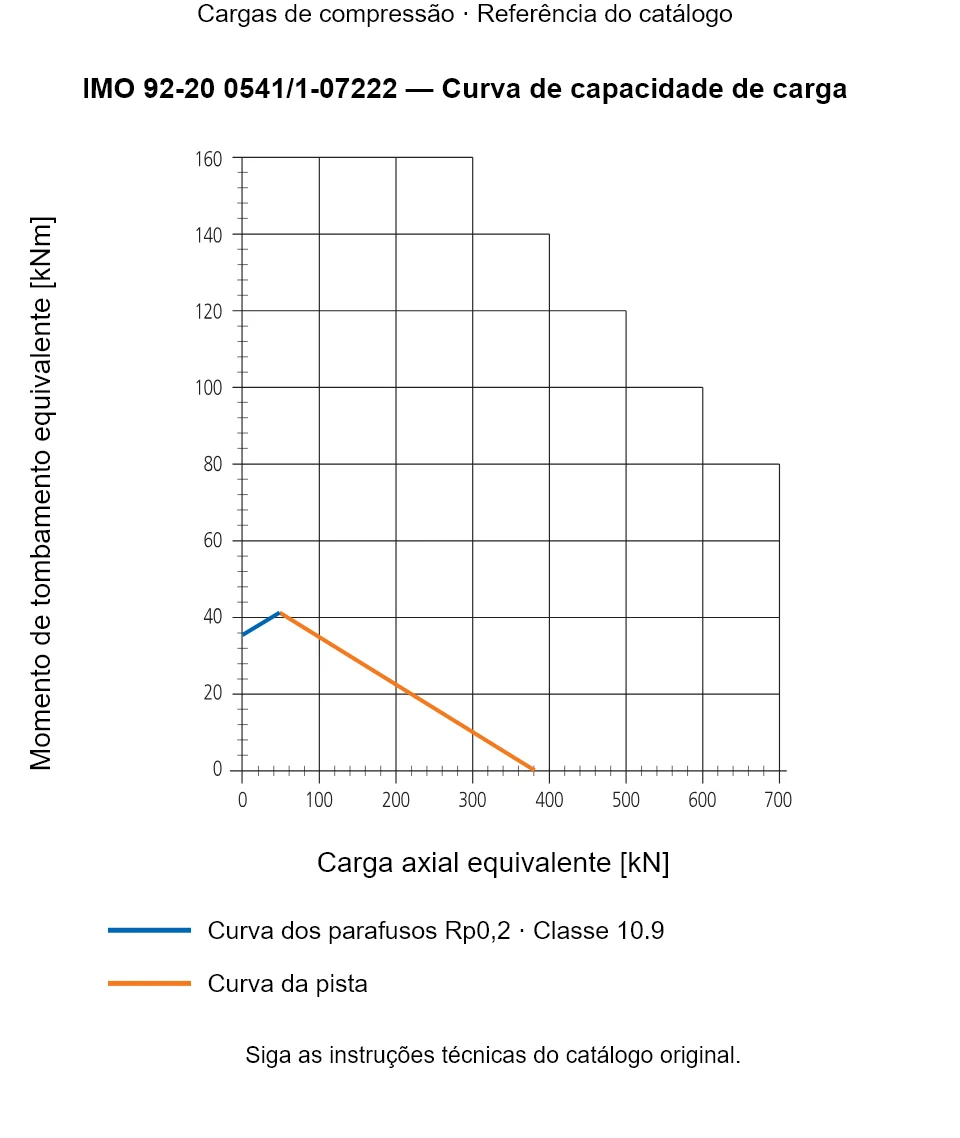

Gráfico de capacidade de carga da série 920
Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para IMO 92-20 0541/1-07222
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
SUPORTE A SUBSTITUTOS MERYDOM
Solicitar preço e prazoPronto para confirmar preço, prazo e aplicação?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 92-20 0541/1-07222.
