Rolamento de giro de substituição para INA VLI 200744 N
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com INA VLI 200744 N. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: INA VLI 200744 N. Série: Vli 20. Estrutura do rolamento: Esferas de contato de quatro pontos. Configuração da engrenagem: Engrenagem interna.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
VLI 200744 N
Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com INA VLI 200744 N.
- Overall OD (Do)
- 848–0,6 mm
- Overall ID (di)
- 648 mm
- Altura total
- 56 mm
- Configuração da engrenagem
- Engrenagem interna
- Furos de montagem
- 12 / 20 externo / interno
- Projeto do rolamento
- Esferas de contato de quatro pontos
Verificado pela MERYDOMNível 3 · Registro de verificação de engenharia
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

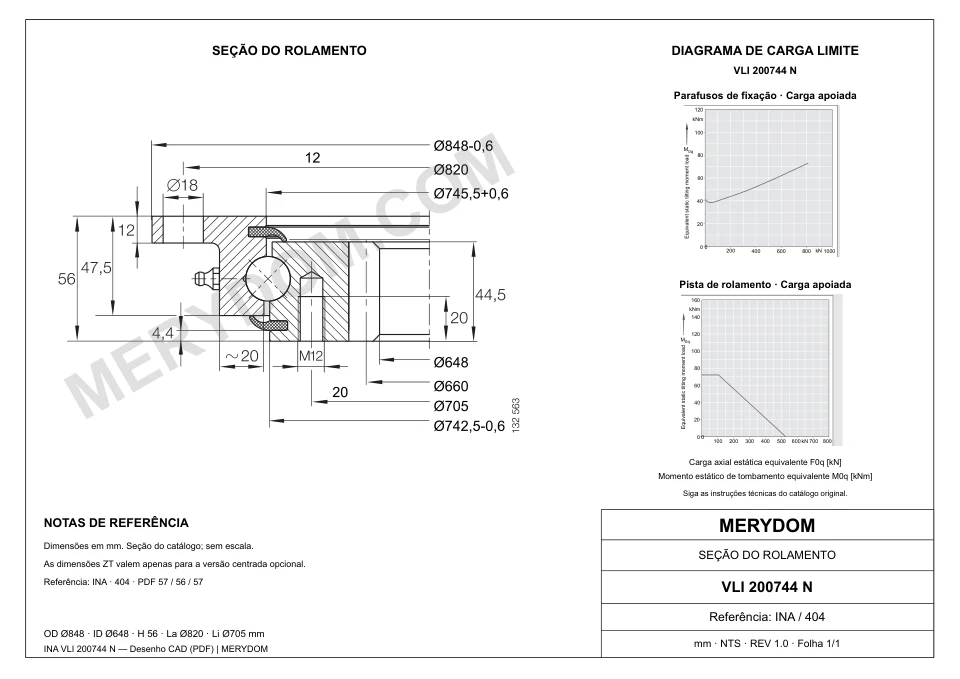

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Massaa (Massaa)
- 51,5 kg
- Diâmetro externo total (Da)
- 848–0,6 mm
- Diâmetro de centragem externo (DaZT)
- 846 mm
- Diâmetro interno total (di)
- 648 mm
- Diâmetro de catálogo Di (Di)
- 745,5+0,6 mm
- Diâmetro de catálogo da (da)
- 742,5–0,6 mm
- Diâmetro de centragem de catálogo daZT (daZT)
- 741 mm
- Altura total (H)
- 56 mm
Montagem
- Círculo de parafusos do anel externo (La)
- 820 mm
- Furos de montagem do anel externo (na)
- 12
- Círculo de parafusos do anel interno (Li)
- 705 mm
- Furos de montagem do anel interno (ni)
- 20
Engrenagem
- Diâmetro primitivo da engrenagem (d0)
- 660 mm
- Módulo da engrenagem (m)
- 6 mm
- Número de dentes (z)
- 110
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro INA VLI 200744 N
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | VLI 200744 N |
| Certificado como intercambiável com | INA VLI 200744 N |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | INA |
| Série | Vli 20 Série |
| Modelo de referência | VLI 200744 N |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Esferas de contato de quatro pontos |
| Configuração da engrenagem | Engrenagem interna |
| Dimensões | |
| Massaa (Massaa) | 51,5 kg |
| Diâmetro externo total (Da) | 848–0,6 mm |
| Diâmetro de centragem externo (DaZT) | 846 mm |
| Diâmetro interno total (di) | 648 mm |
| Diâmetro de catálogo Di (Di) | 745,5+0,6 mm |
| Diâmetro de catálogo da (da) | 742,5–0,6 mm |
| Diâmetro de centragem de catálogo daZT (daZT) | 741 mm |
| Altura total (H) | 56 mm |
| Montagem | |
| Círculo de parafusos do anel externo (La) | 820 mm |
| Furos de montagem do anel externo (na) | 12 |
| Círculo de parafusos do anel interno (Li) | 705 mm |
| Furos de montagem do anel interno (ni) | 20 |
| Engrenagem | |
| Diâmetro primitivo da engrenagem (d0) | 660 mm |
| Módulo da engrenagem (m) | 6 mm |
| Número de dentes (z) | 110 |
| Capacidades | |
| Carga radial máxima admissível (Fr perm) | 82,6 kN |
| Força normal no dente (Fznorm) | 23,7 kN |
| Força máxima no dente (Fzmax) | 35 kN |
| Capacidade básica de carga axial dinâmica (Ca) | 211 kN |
| Capacidade básica de carga axial estática (C0a) | 530 kN |
| Capacidade básica de carga radial dinâmica (Cr) | 138 kN |
| Capacidade básica de carga radial estática (C0r) | 198 kN |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.

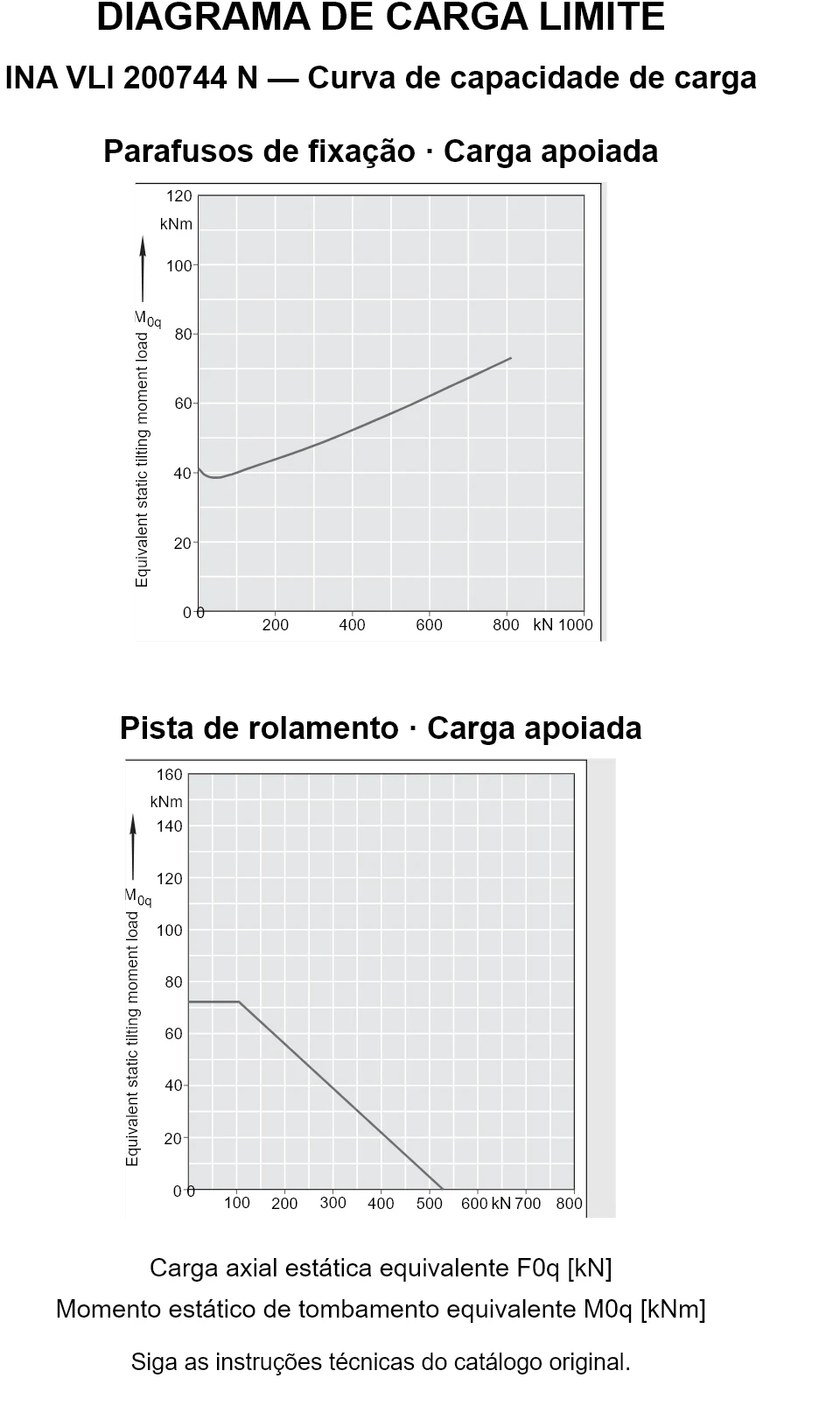

INA VLI 200744 N — Curva de capacidade de carga
INA VLI 200744 N — Curva de capacidade de carga
INA VLI 200744 N — Curva de capacidade de carga. Siga as instruções técnicas do catálogo original.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para INA VLI 200744 N
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
