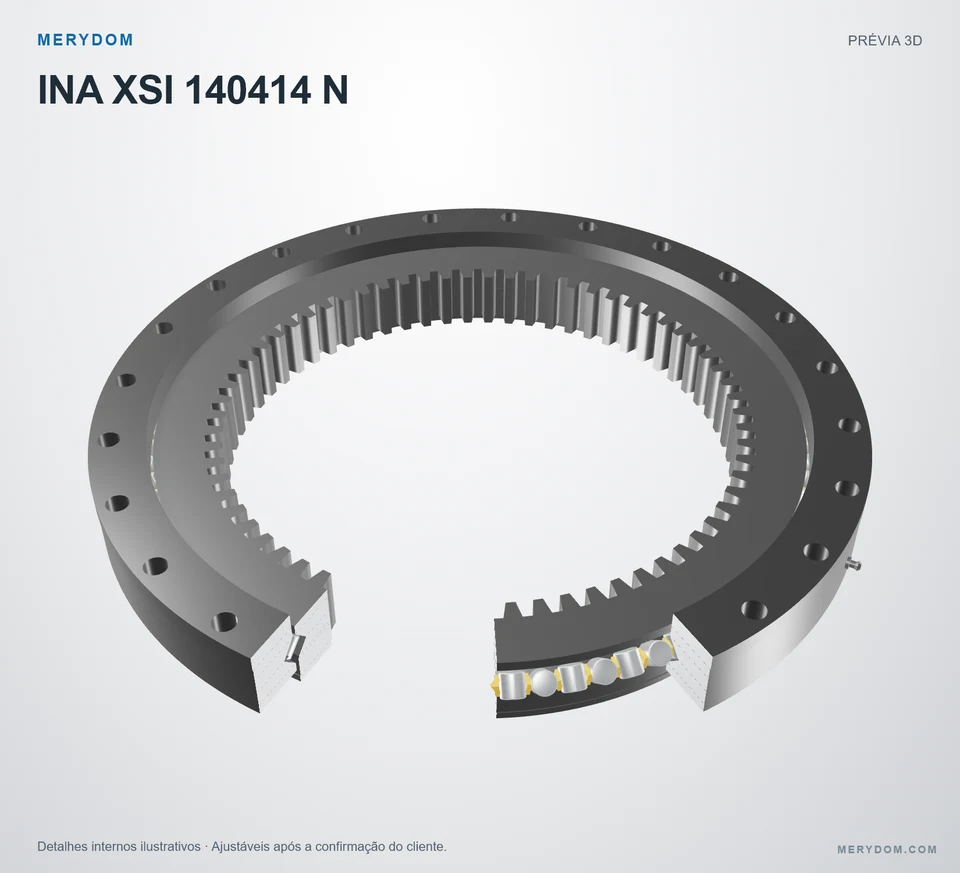

Rolamento de giro de substituição para INA XSI 140414 N
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com INA XSI 140414 N. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: INA XSI 140414 N. Série: Xsi 14. Estrutura do rolamento: Rolos cruzados. Configuração da engrenagem: Engrenagem interna.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
XSI 140414 N
Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com INA XSI 140414 N.
- Overall OD (Do)
- 484 mm
- Overall ID (di)
- 325 mm
- Altura total
- Não publicado
- Configuração da engrenagem
- Engrenagem interna
- Furos de montagem
- 24 / 24 externo / interno
- Projeto do rolamento
- Rolos cruzados
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

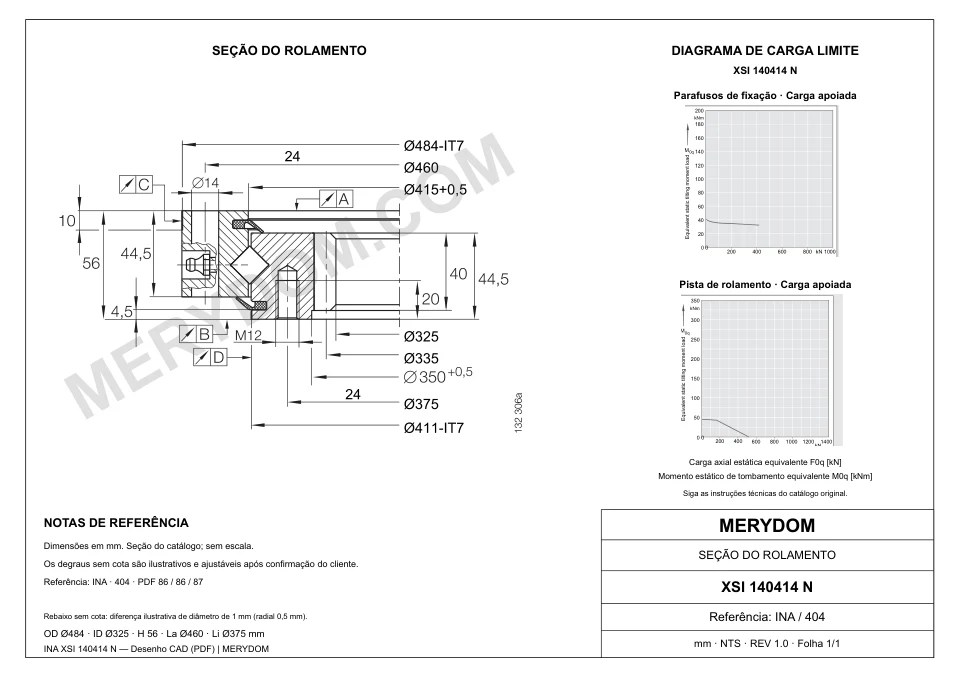

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Massaa (Massaa)
- 31 kg
- Diâmetro externo total (Da)
- 484 mm
- Diâmetro interno total (di)
- 325 mm
- Diâmetro de catálogo Di (Di)
- 415+0,5 mm
- Diâmetro de catálogo da (da)
- 411 mm
Montagem
- Círculo de parafusos do anel externo (La)
- 460 mm
- Furos de montagem do anel externo (na)
- 24
- Círculo de parafusos do anel interno (Li)
- 375 mm
- Furos de montagem do anel interno (ni)
- 24
Engrenagem
- Módulo da engrenagem (m)
- 5 mm
- Número de dentes (z)
- 67
- Diâmetro primitivo da engrenagem (d0)
- 335 mm
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro INA XSI 140414 N
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | XSI 140414 N |
| Certificado como intercambiável com | INA XSI 140414 N |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | INA |
| Série | Xsi 14 Série |
| Modelo de referência | XSI 140414 N |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Rolos cruzados |
| Configuração da engrenagem | Engrenagem interna |
| Dimensões | |
| Massaa (Massaa) | 31 kg |
| Diâmetro externo total (Da) | 484 mm |
| Diâmetro interno total (di) | 325 mm |
| Diâmetro de catálogo Di (Di) | 415+0,5 mm |
| Diâmetro de catálogo da (da) | 411 mm |
| Montagem | |
| Círculo de parafusos do anel externo (La) | 460 mm |
| Furos de montagem do anel externo (na) | 24 |
| Círculo de parafusos do anel interno (Li) | 375 mm |
| Furos de montagem do anel interno (ni) | 24 |
| Engrenagem | |
| Módulo da engrenagem (m) | 5 mm |
| Número de dentes (z) | 67 |
| Diâmetro primitivo da engrenagem (d0) | 335 mm |
| Capacidades | |
| Força normal no dente (Fznorm) | 17,7 kN |
| Força máxima no dente (Fzmax) | 26,2 kN |
| Capacidade básica de carga axial dinâmica (Ca) | 229 kN |
| Capacidade básica de carga axial estática (C0a) | 520 kN |
| Capacidade básica de carga radial dinâmica (Cr) | 146 kN |
| Capacidade básica de carga radial estática (C0r) | 250 kN |
| Pré-carga (Pré-carga) | 0,01 incl. 0,03 mm |
| Carga radial máxima admissível (Fr perm) | 99,1 kN |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.
CAPACIDADE DE CARGA DA SÉRIE

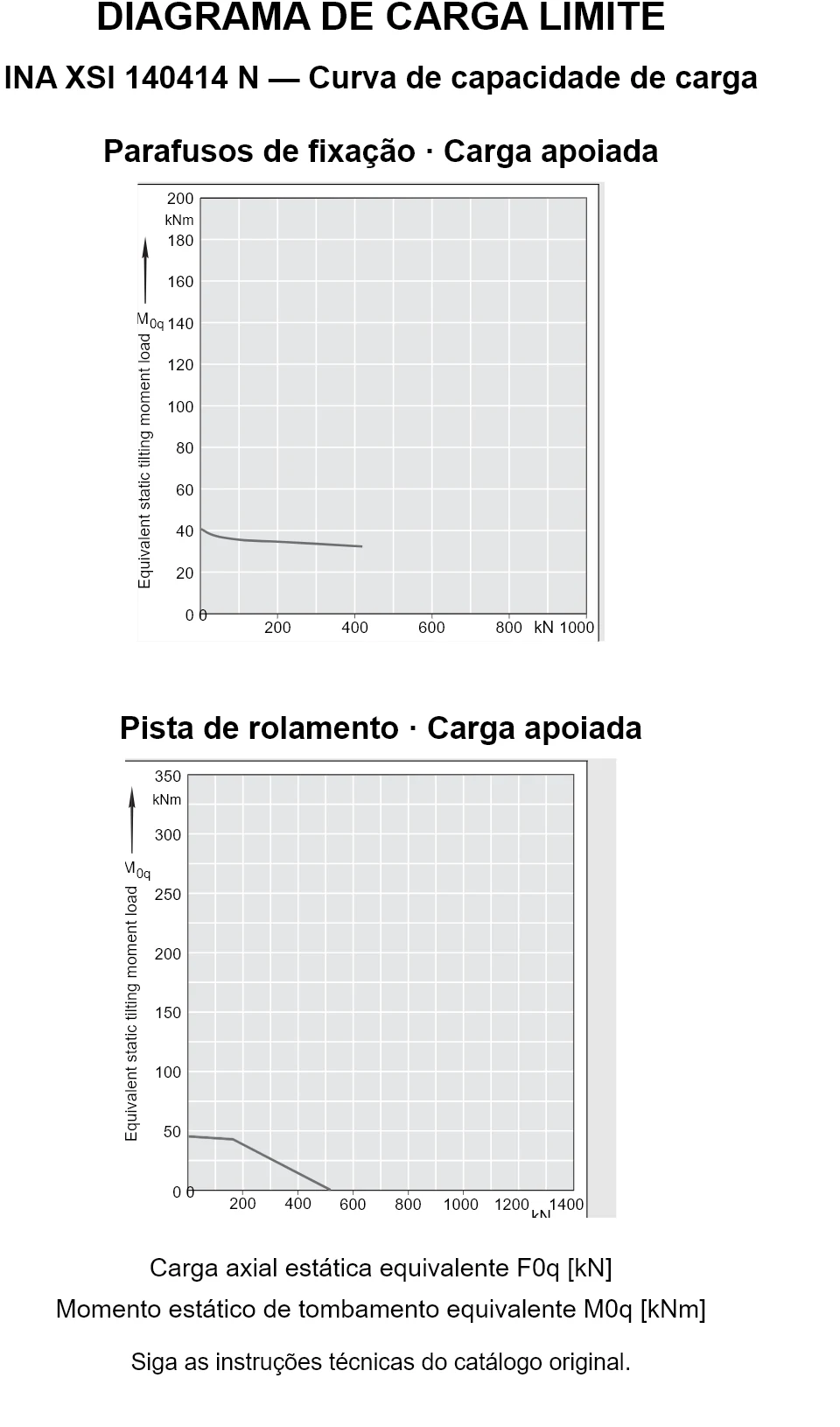

Gráfico de capacidade de carga da série Xsi 14
Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para INA XSI 140414 N
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
