Intercambiabilidade certificada
- Designação de modelo e envelope de instalação correspondentes
- Interfaces de furos e círculos de parafusos revisadas
- Engrenagem correspondente à configuração de referência

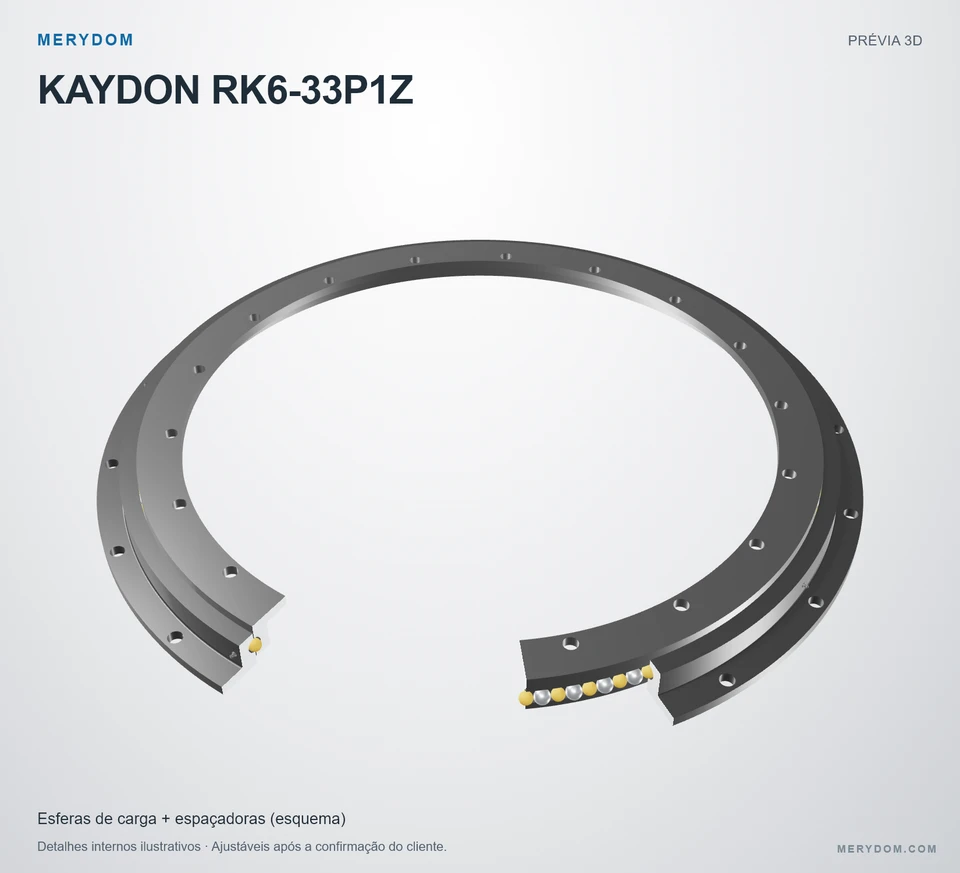

Rolamento de giro de substituição para Kaydon RK6-33P1Z
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon RK6-33P1Z. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: Kaydon RK6-33P1Z. Série: Rk. Estrutura do rolamento: Esferas de contato de quatro pontos. Configuração da engrenagem: Sem engrenagem.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
RK6-33P1Z
Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon RK6-33P1Z.
- Overall OD (Do)
- 37.320 in
- Overall ID (di)
- 28.900 in
- Altura total
- 2.205 in
- Configuração da engrenagem
- Sem engrenagem
- Furos de montagem
- 18 / 18 externo / interno
- Projeto do rolamento
- Esferas de contato de quatro pontos
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

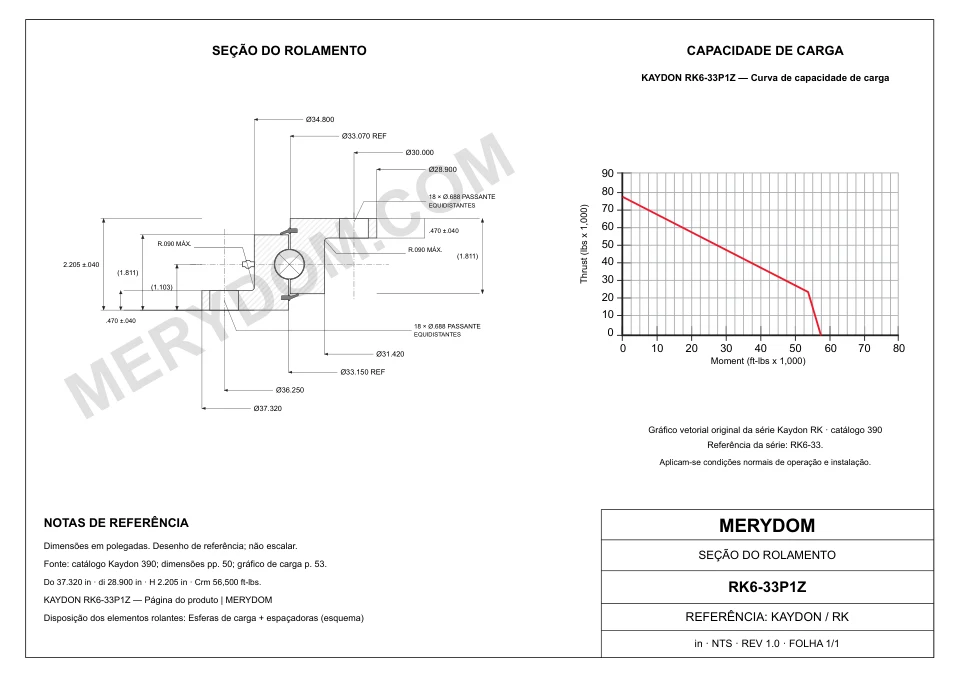

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Diâmetro externo total (Do)
- 37.320 inaproximadamente 947,9 mm
- Diâmetro interno total (di)
- 28.900 inaproximadamente 734 mm
- Diâmetro externo do corpo do anel externo (Dr)
- 34.800 inaproximadamente 884 mm
- Diâmetro interno do anel externo (Di)
- 33.150 inaproximadamente 842 mm
- Diâmetro externo do anel interno (do)
- 33.070 inaproximadamente 840 mm
- Diâmetro interno do corpo do anel interno (dr)
- 31.420 inaproximadamente 798,1 mm
- Altura total (H)
- 2.205 inaproximadamente 56,01 mm
- Peso do conjunto (G)
- 118 lbaproximadamente 53,524 kg
Montagem
- Círculo de parafusos do anel externo (Lo)
- 36.250 inaproximadamente 920,8 mm
- Círculo de parafusos do anel interno (Li)
- 30.000 inaproximadamente 762 mm
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro Kaydon RK6-33P1Z
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | RK6-33P1Z |
| Certificado como intercambiável com | Kaydon RK6-33P1Z |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | Kaydon |
| Série | Rk Série |
| Modelo de referência | RK6-33P1Z |
| Sistema de medição | PolegadasReferência métrica exibida ao lado |
| Estrutura do rolamento | Esferas de contato de quatro pontos |
| Configuração da engrenagem | Sem engrenagem |
| Dimensões | |
| Diâmetro externo total (Do) | 37.320 inaproximadamente 947,9 mm |
| Diâmetro interno total (di) | 28.900 inaproximadamente 734 mm |
| Altura total (H) | 2.205 inaproximadamente 56,01 mm |
| Diâmetro externo do corpo do anel externo (Dr) | 34.800 inaproximadamente 884 mm |
| Diâmetro interno do anel externo (Di) | 33.150 inaproximadamente 842 mm |
| Diâmetro externo do anel interno (do) | 33.070 inaproximadamente 840 mm |
| Diâmetro interno do corpo do anel interno (dr) | 31.420 inaproximadamente 798,1 mm |
| Círculo de parafusos do anel externo (Lo) | 36.250 inaproximadamente 920,8 mm |
| Círculo de parafusos do anel interno (Li) | 30.000 inaproximadamente 762 mm |
| Peso do conjunto (G) | 118 lbaproximadamente 53,524 kg |
| Capacidades | |
| Capacidade de carga de momento (Crm) | 56500 ft·lbfaproximadamente 76,6 kN·m |
| Montagem | |
| Furos de parafusos do anel externo (no) | 18 furos · 0.688 through, equally spaced |
| Furos de parafusos do anel interno (ni) | 18 furos · 0.688 through, equally spaced |
| Engrenagem | |
| Engrenagem integral | Não aplicável |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.
CAPACIDADE DE CARGA DA SÉRIE

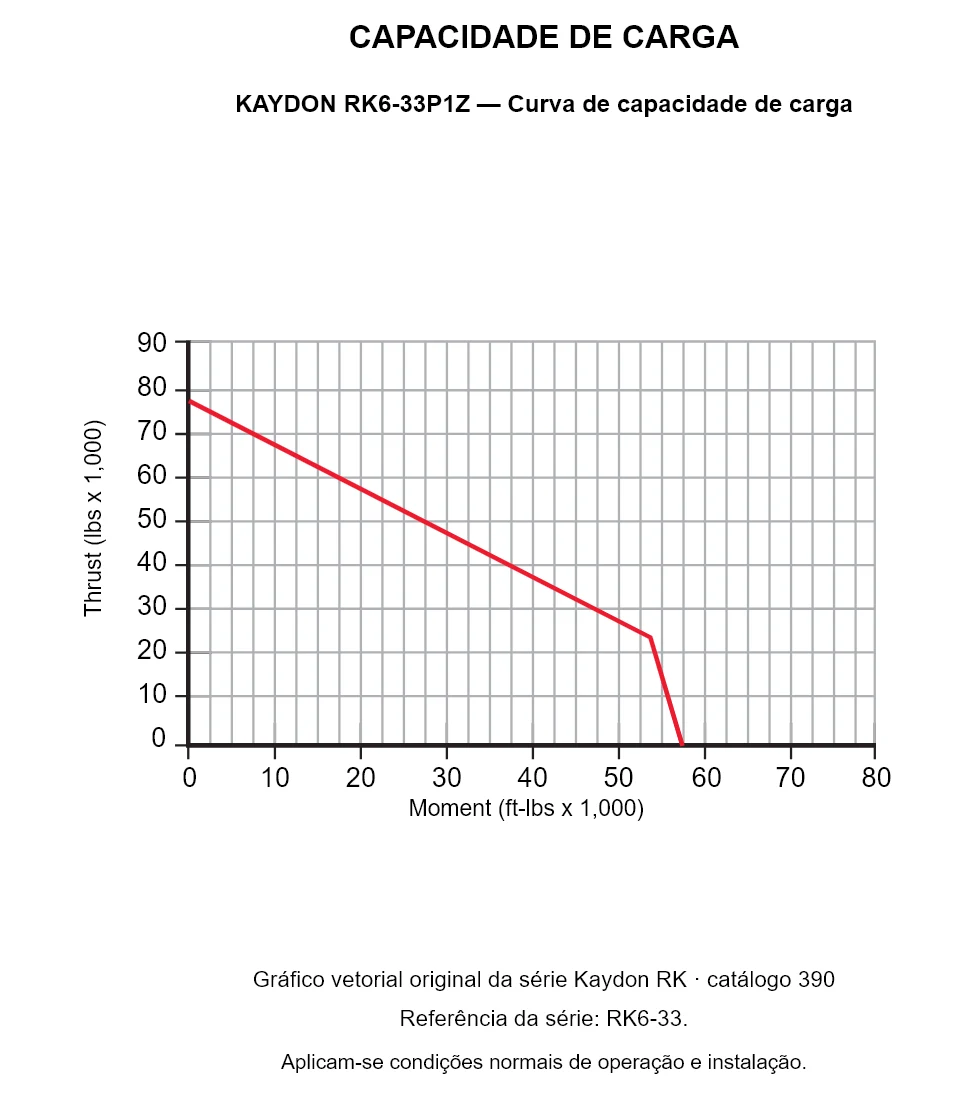

Gráfico de capacidade de carga da série Rk
Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para Kaydon RK6-33P1Z
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
