Rolamento de giro de substituição para ROLLIX 07-0770-00
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com ROLLIX 07-0770-00. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: ROLLIX 07-0770-00. Série: 07. Estrutura do rolamento: Rolos cruzados de uma carreira. Configuração da engrenagem: Engrenagem interna.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
07-0770-00
Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com ROLLIX 07-0770-00.
- Overall OD (Do)
- 871 mm
- Overall ID (di)
- 634 mm
- Altura total
- 70 mm
- Configuração da engrenagem
- Engrenagem interna
- Furos de montagem
- 36 / 36 externo / interno
- Projeto do rolamento
- Rolos cruzados de uma carreira
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

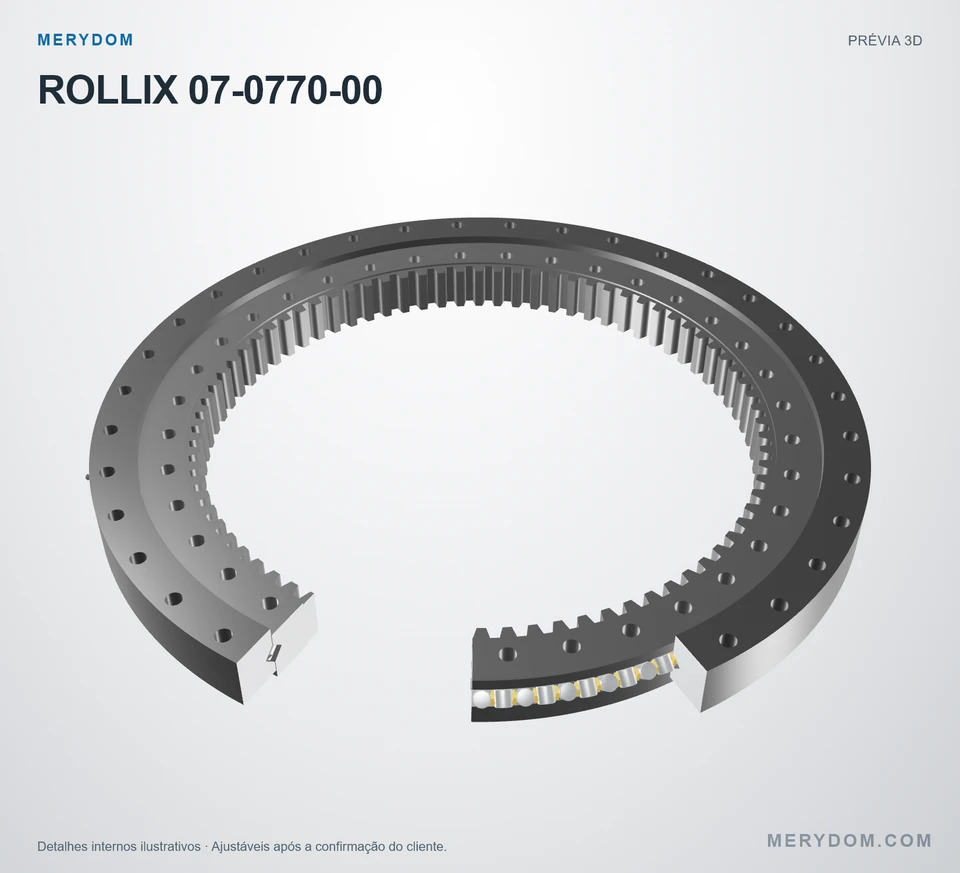

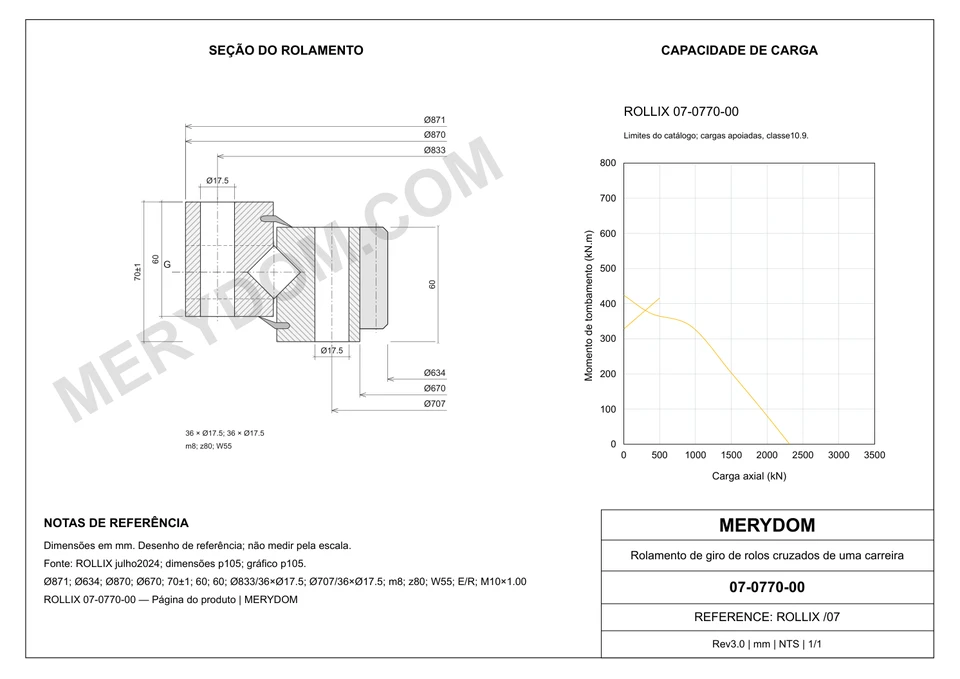

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Altura total (HT)
- 70 mm
- Diâmetro externo total (ØDe)
- 871 mm
- Altura do anel externo (He)
- 60 mm
- Diâmetro interno total (ØDi)
- 634 mm
- Altura do anel interno (Hi)
- 60 mm
- Peso do conjunto (Peso)
- 111 kg
Montagem
- Diâmetro piloto do anel externo (ØCe)
- 870 mm
- Diâmetro piloto do anel interno (ØCi)
- 670 mm
- Tipo de furo do anel externo (Tipo de furo do anel externo)
- Th
- Círculo de parafusos do anel externo (ØFe)
- 833 mm
- Furos de montagem do anel externo (Ne)
- 36
- Especificação dos furos de montagem do anel externo (Dhe)
- 17,5 mm
- Tipo de furo do anel interno (Tipo de furo do anel interno)
- Th
- Círculo de parafusos do anel interno (ØFi)
- 707 mm
- Furos de montagem do anel interno (Ni)
- 36
- Especificação dos furos de montagem do anel interno (Dhi)
- 17,5 mm
Engrenagem
- Módulo da engrenagem (Module)
- 8 mm
- Número de dentes (Z)
- 80
- Largura da engrenagem (W)
- 55 mm
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro ROLLIX 07-0770-00
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 07-0770-00 |
| Certificado como intercambiável com | ROLLIX 07-0770-00 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | ROLLIX |
| Série | 07 Série |
| Modelo de referência | 07-0770-00 |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Rolos cruzados de uma carreira |
| Configuração da engrenagem | Engrenagem interna |
| Dimensões | |
| Altura total (HT) | 70 mm |
| Diâmetro externo total (ØDe) | 871 mm |
| Altura do anel externo (He) | 60 mm |
| Diâmetro interno total (ØDi) | 634 mm |
| Altura do anel interno (Hi) | 60 mm |
| Peso do conjunto (Peso) | 111 kg |
| Montagem | |
| Diâmetro piloto do anel externo (ØCe) | 870 mm |
| Diâmetro piloto do anel interno (ØCi) | 670 mm |
| Tipo de furo do anel externo (Tipo de furo do anel externo) | Th |
| Círculo de parafusos do anel externo (ØFe) | 833 mm |
| Furos de montagem do anel externo (Ne) | 36 |
| Especificação dos furos de montagem do anel externo (Dhe) | 17,5 mm |
| Tipo de furo do anel interno (Tipo de furo do anel interno) | Th |
| Círculo de parafusos do anel interno (ØFi) | 707 mm |
| Furos de montagem do anel interno (Ni) | 36 |
| Especificação dos furos de montagem do anel interno (Dhi) | 17,5 mm |
| Engrenagem | |
| Módulo da engrenagem (Module) | 8 mm |
| Número de dentes (Z) | 80 |
| Largura da engrenagem (W) | 55 mm |
| Capacidades | |
| Capacidade da engrenagem, não endurecida (Capacidade da engrenagem não endurecida) | 63 kN |
| Capacidade da engrenagem, endurecida (Capacidade da engrenagem endurecida) | 84 kN |
| Outros dados | |
| Anel com furos de lubrificação (Anel com furos de lubrificação) | E |
| Tipo de furo de lubrificação (Tipo de furo de lubrificação) | R |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.
CAPACIDADE DE CARGA DA SÉRIE

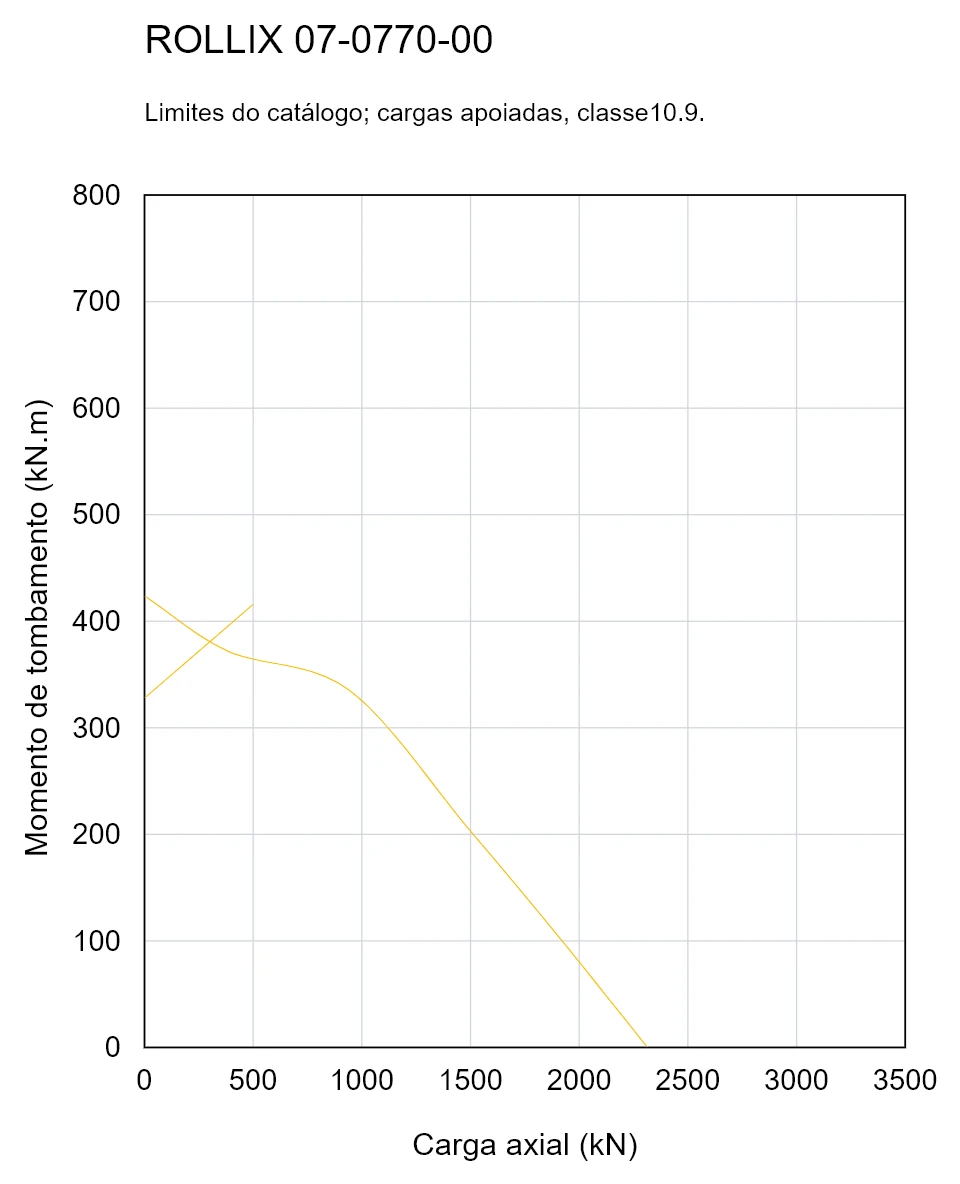

Gráfico de capacidade de carga da série 07
Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para ROLLIX 07-0770-00
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
