Intercambiabilidade certificada
- Designação de modelo e envelope de instalação correspondentes
- Interfaces de furos e círculos de parafusos revisadas
- Engrenagem correspondente à configuração de referência

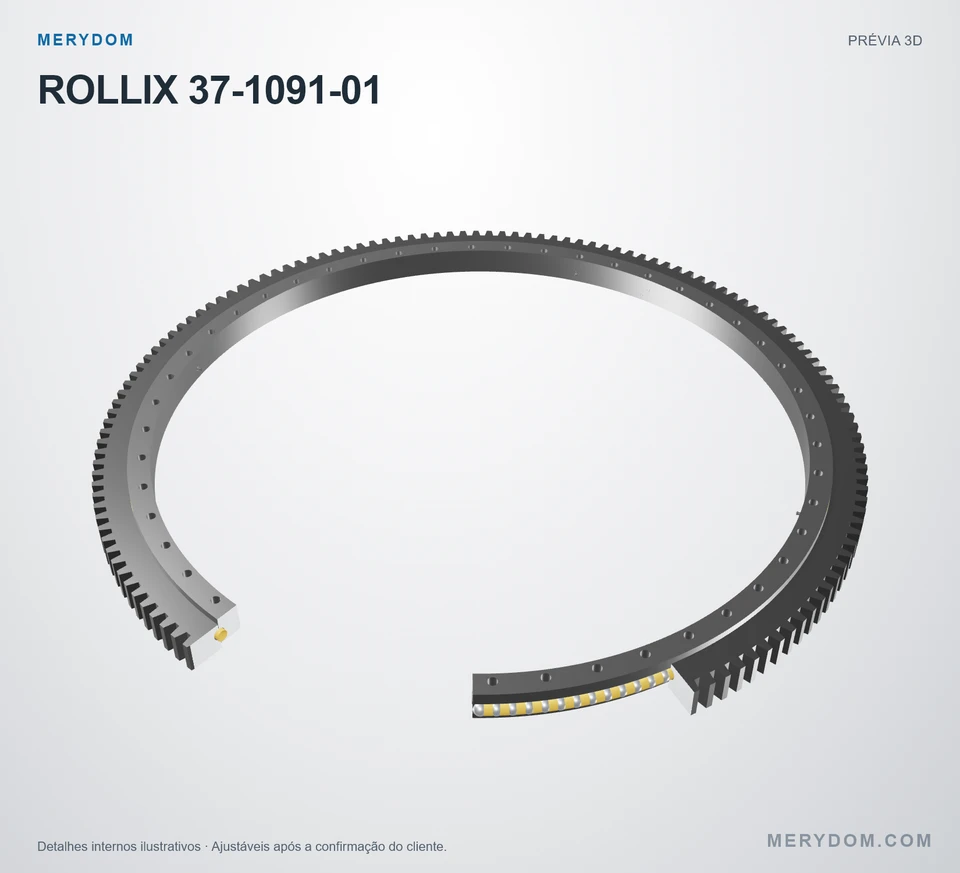

Rolamento de giro de substituição para ROLLIX 37-1091-01
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com ROLLIX 37-1091-01. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: ROLLIX 37-1091-01. Série: 37. Estrutura do rolamento: Rolamento de esferas de série leve. Configuração da engrenagem: Engrenagem externa.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
37-1091-01
Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com ROLLIX 37-1091-01.
- Overall OD (Do)
- 1,198 mm
- Overall ID (di)
- 1,022 mm
- Altura total
- 56 mm
- Configuração da engrenagem
- Engrenagem externa
- Furos de montagem
- 44 / 48 externo / interno
- Projeto do rolamento
- Rolamento de esferas de série leve
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

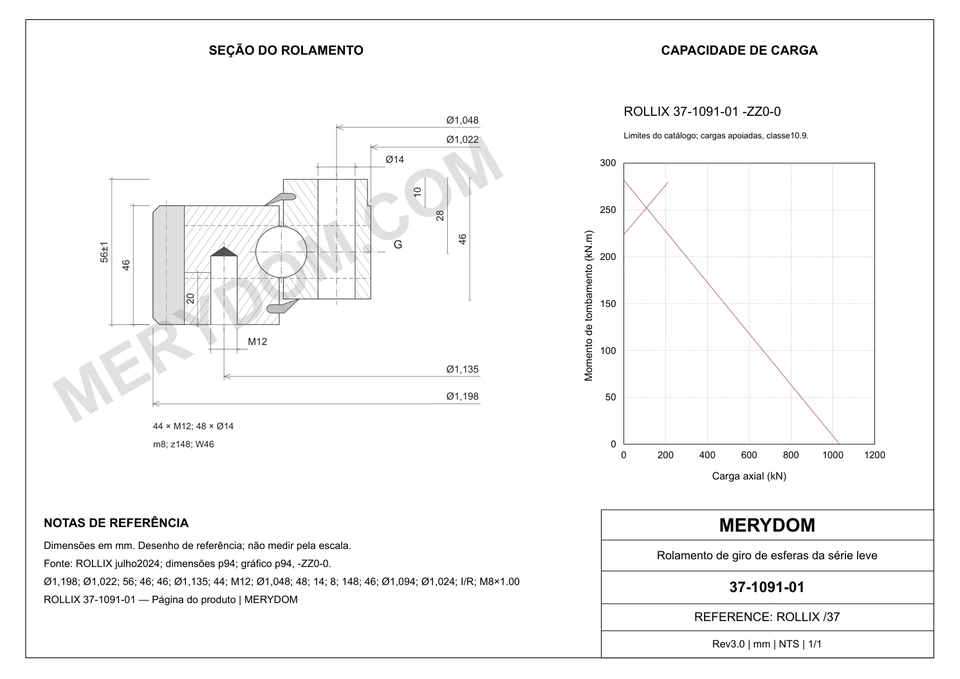

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Altura total (HT)
- 56 mm
- Diâmetro externo total (ØDe)
- 1.198 mm
- Altura do anel externo (He)
- 46 mm
- Diâmetro interno total (ØDi)
- 1.022 mm
- Altura do anel interno (Hi)
- 46 mm
- Peso do conjunto (Peso)
- 93 kg
Montagem
- Diâmetro piloto do anel externo (ØCe)
- 1.094 mm
- Diâmetro piloto do anel interno (ØCi)
- 1.024 mm
- Tipo de furo do anel externo (Tipo de furo do anel externo)
- Bd
- Círculo de parafusos do anel externo (ØFe)
- 1.135 mm
- Furos de montagem do anel externo (Ne)
- 44
- Especificação dos furos de montagem do anel externo (Dhe)
- M12 mm
- Tipo de furo do anel interno (Tipo de furo do anel interno)
- Th
- Círculo de parafusos do anel interno (ØFi)
- 1.048 mm
- Furos de montagem do anel interno (Ni)
- 48
- Especificação dos furos de montagem do anel interno (Dhi)
- 14 mm
Engrenagem
- Módulo da engrenagem (Module)
- 8 mm
- Número de dentes (Z)
- 148
- Largura da engrenagem (W)
- 46 mm
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro ROLLIX 37-1091-01
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 37-1091-01 |
| Certificado como intercambiável com | ROLLIX 37-1091-01 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | ROLLIX |
| Série | 37 Série |
| Modelo de referência | 37-1091-01 |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Rolamento de esferas de série leve |
| Configuração da engrenagem | Engrenagem externa |
| Dimensões | |
| Altura total (HT) | 56 mm |
| Diâmetro externo total (ØDe) | 1.198 mm |
| Altura do anel externo (He) | 46 mm |
| Diâmetro interno total (ØDi) | 1.022 mm |
| Altura do anel interno (Hi) | 46 mm |
| Peso do conjunto (Peso) | 93 kg |
| Montagem | |
| Diâmetro piloto do anel externo (ØCe) | 1.094 mm |
| Diâmetro piloto do anel interno (ØCi) | 1.024 mm |
| Tipo de furo do anel externo (Tipo de furo do anel externo) | Bd |
| Círculo de parafusos do anel externo (ØFe) | 1.135 mm |
| Furos de montagem do anel externo (Ne) | 44 |
| Especificação dos furos de montagem do anel externo (Dhe) | M12 mm |
| Tipo de furo do anel interno (Tipo de furo do anel interno) | Th |
| Círculo de parafusos do anel interno (ØFi) | 1.048 mm |
| Furos de montagem do anel interno (Ni) | 48 |
| Especificação dos furos de montagem do anel interno (Dhi) | 14 mm |
| Engrenagem | |
| Módulo da engrenagem (Module) | 8 mm |
| Número de dentes (Z) | 148 |
| Largura da engrenagem (W) | 46 mm |
| Capacidades | |
| Capacidade da engrenagem, não endurecida (Capacidade da engrenagem não endurecida) | 55 kN |
| Outros dados | |
| Anel com furos de lubrificação (Anel com furos de lubrificação) | I |
| Tipo de furo de lubrificação (Tipo de furo de lubrificação) | R |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.
CAPACIDADE DE CARGA DA SÉRIE

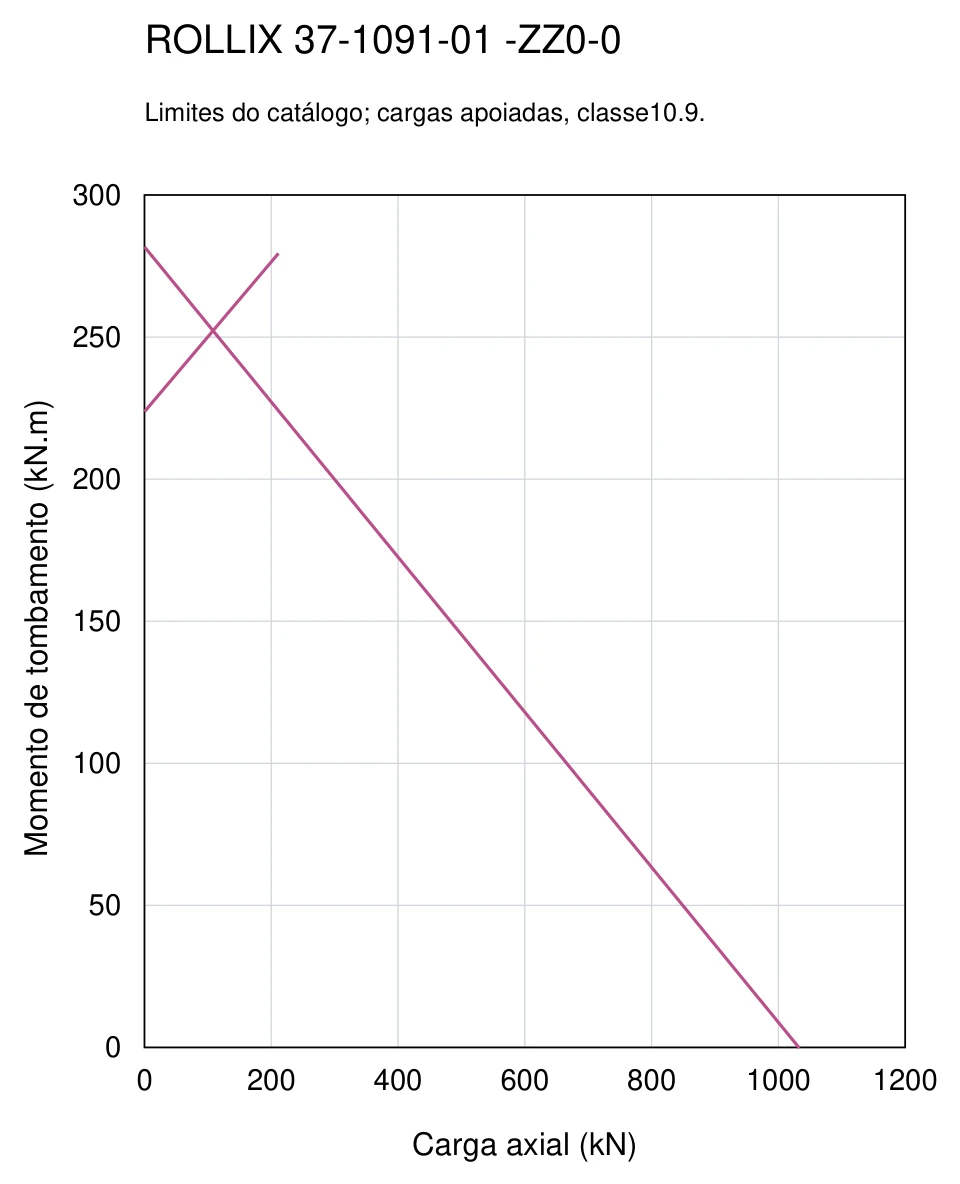

Gráfico de capacidade de carga da série 37
Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para ROLLIX 37-1091-01
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
SUPORTE A SUBSTITUTOS MERYDOM
Solicitar preço e prazoPronto para confirmar preço, prazo e aplicação?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 37-1091-01.
