Intercambiabilidade certificada
- Designação de modelo e envelope de instalação correspondentes
- Interfaces de furos e círculos de parafusos revisadas
- Engrenagem correspondente à configuração de referência

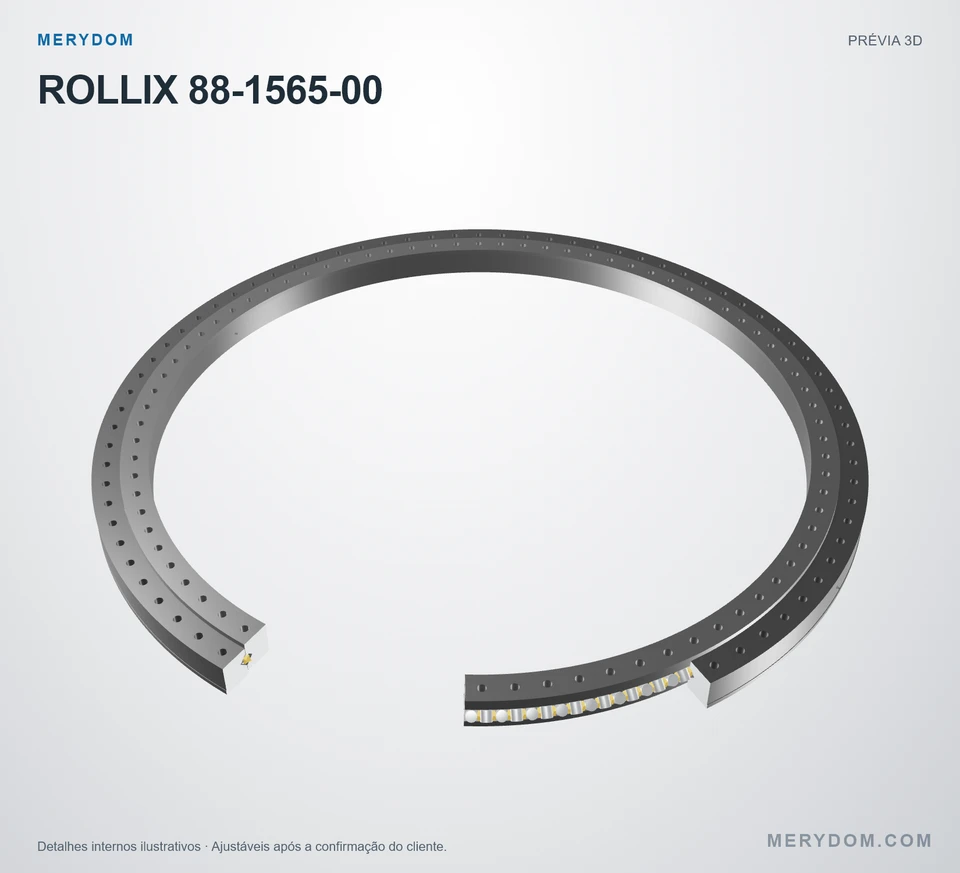

Rolamento de giro de substituição para ROLLIX 88-1565-00
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com ROLLIX 88-1565-00. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: ROLLIX 88-1565-00. Série: 88. Estrutura do rolamento: Rolamento de rolos de precisão. Configuração da engrenagem: Sem engrenagem.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
88-1565-00
Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com ROLLIX 88-1565-00.
- Overall OD (Do)
- 1,685 mm
- Overall ID (di)
- 1,445 mm
- Altura total
- 80 mm
- Configuração da engrenagem
- Sem engrenagem
- Furos de montagem
- 80 / 80 externo / interno
- Projeto do rolamento
- Rolamento de rolos de precisão
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

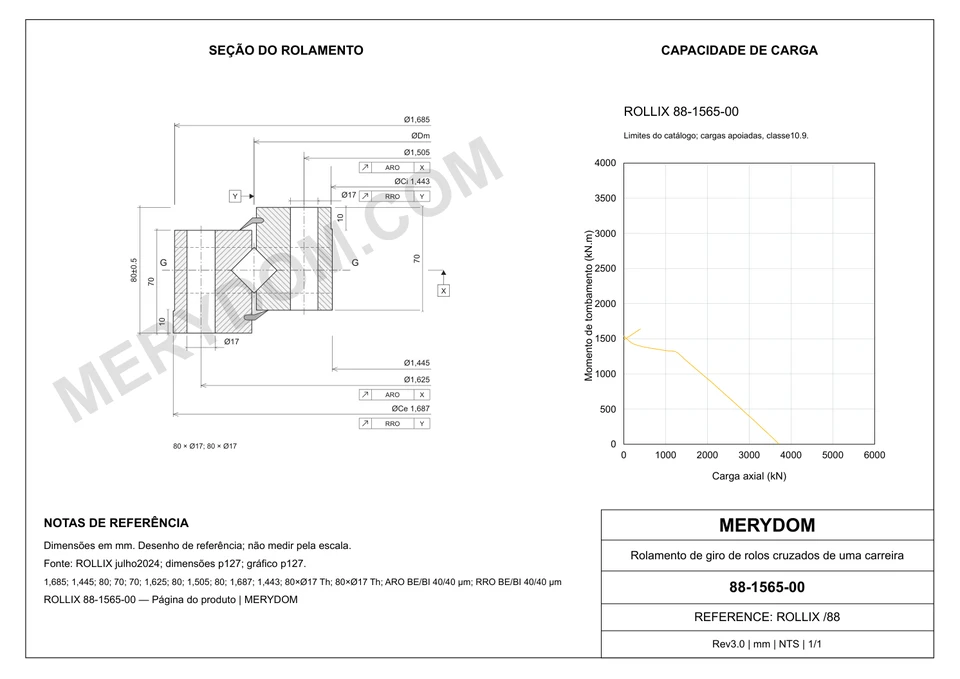

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Diâmetro externo total (ØDe)
- 1.685 mm
- Diâmetro interno total (ØDi)
- 1.445 mm
- Altura total (HT)
- 80 mm
- Altura do anel externo (He)
- 70 mm
- Altura do anel interno (Hi)
- 70 mm
- Peso do conjunto (Peso)
- 296 kg
Montagem
- Diâmetro piloto do anel externo (ØCe)
- 1.687 mm
- Diâmetro piloto do anel interno (ØCi)
- 1.443 mm
- Altura piloto (Hc)
- 10 mm
- Diâmetro comum dos furos de montagem (Dt)
- 17 mm
- Círculo de parafusos do anel externo (Fe)
- 1.625 mm
- Furos de montagem do anel externo (Ne*)
- 80
- Círculo de parafusos do anel interno (Fi)
- 1.505 mm
- Furos de montagem do anel interno (Ni*)
- 80
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro ROLLIX 88-1565-00
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 88-1565-00 |
| Certificado como intercambiável com | ROLLIX 88-1565-00 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | ROLLIX |
| Série | 88 Série |
| Modelo de referência | 88-1565-00 |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Rolamento de rolos de precisão |
| Configuração da engrenagem | Sem engrenagem |
| Dimensões | |
| Diâmetro externo total (ØDe) | 1.685 mm |
| Diâmetro interno total (ØDi) | 1.445 mm |
| Altura total (HT) | 80 mm |
| Altura do anel externo (He) | 70 mm |
| Altura do anel interno (Hi) | 70 mm |
| Peso do conjunto (Peso) | 296 kg |
| Montagem | |
| Diâmetro piloto do anel externo (ØCe) | 1.687 mm |
| Diâmetro piloto do anel interno (ØCi) | 1.443 mm |
| Altura piloto (Hc) | 10 mm |
| Diâmetro comum dos furos de montagem (Dt) | 17 mm |
| Círculo de parafusos do anel externo (Fe) | 1.625 mm |
| Furos de montagem do anel externo (Ne*) | 80 |
| Círculo de parafusos do anel interno (Fi) | 1.505 mm |
| Furos de montagem do anel interno (Ni*) | 80 |
| Capacidades | |
| Batimento axial do anel externo (BE (ARO)) | 40 um |
| Batimento axial do anel interno (BI (ARO)) | 40 um |
| Batimento radial do anel externo (BE (RRO)) | 40 um |
| Batimento radial do anel interno (BI (RRO)) | 40 um |
| Torque máximo de partida sem carga (Torque máximo de partida) | 350 Nm |
| Velocidade máxima de rotação admissível (Velocidade máxima admissível) | 25 rpm |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.
CAPACIDADE DE CARGA DA SÉRIE

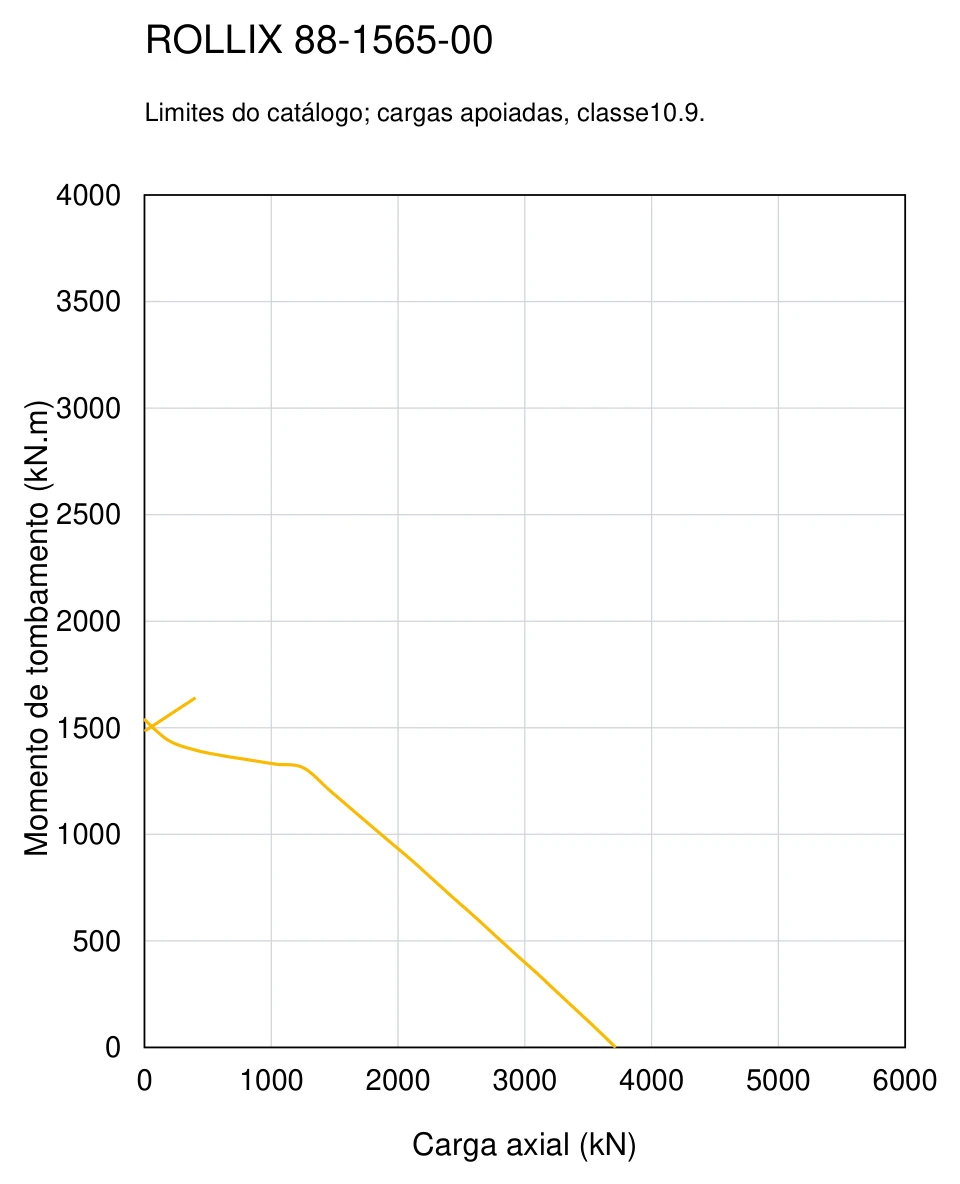

Gráfico de capacidade de carga da série 88
Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para ROLLIX 88-1565-00
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
