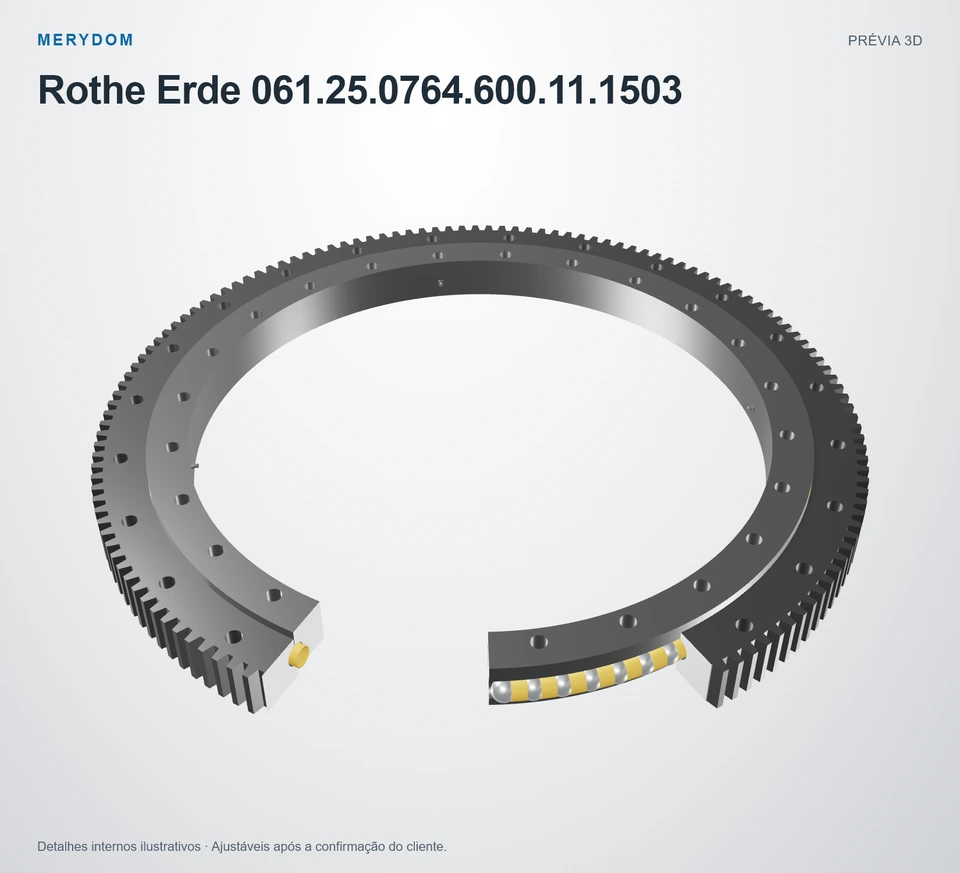

Rolamento de giro de substituição para Rothe Erde 061.25.0764.600.11.1503
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Rothe Erde 061.25.0764.600.11.1503. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: Rothe Erde 061.25.0764.600.11.1503. Série: 06. Estrutura do rolamento: Esferas de contato de quatro pontos de uma carreira. Configuração da engrenagem: Engrenagem externa.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
061.25.0764.600.11.1503
Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Rothe Erde 061.25.0764.600.11.1503.
- Overall OD (Do)
- 886,8 mm
- Overall ID (di)
- 671 mm
- Altura total
- 63 mm
- Configuração da engrenagem
- Engrenagem externa
- Furos de montagem
- 24 / 24 externo / interno
- Projeto do rolamento
- Esferas de contato de quatro pontos de uma carreira
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

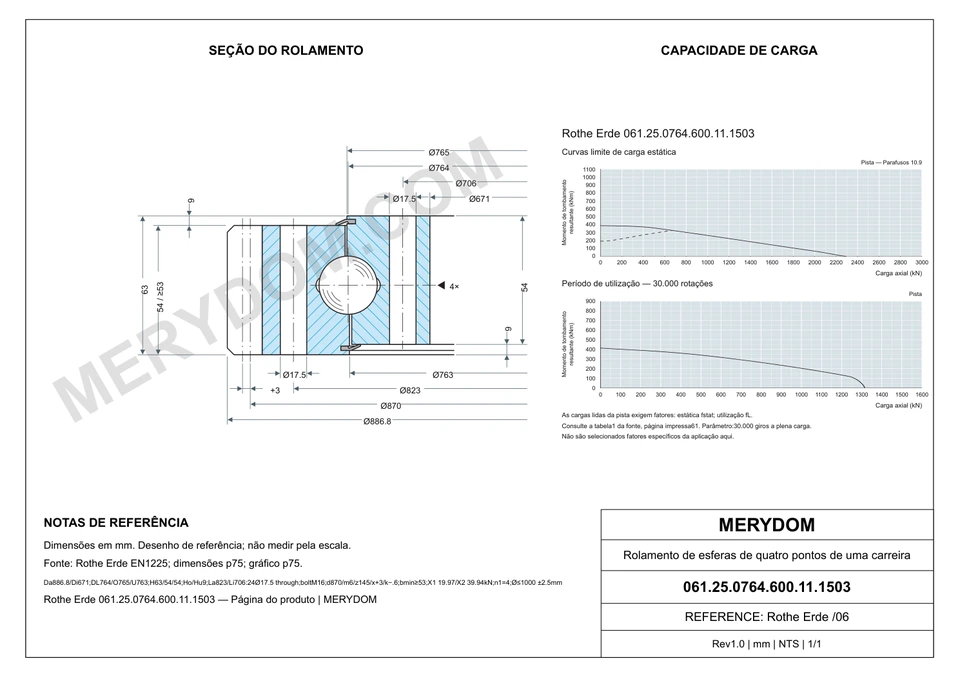

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Diâmetro da pista de rolamento (DL)
- 764 mm
- Diâmetro externo total (Da)
- 886,8 mm
- Diâmetro interno total (Di)
- 671 mm
- Altura total (H)
- 63 mm
- Diâmetro de catálogo O (O)
- 765 mm
- Diâmetro de catálogo U (U)
- 763 mm
- Altura do anel H1 (H1)
- 54 mm
- Altura do anel H2 (H2)
- 54 mm
- Deslocamento do anel inferior Hu (Hu)
- 9 mm
- Deslocamento do anel superior Ho (Ho)
- 9 mm
- Peso do conjunto (Peso)
- 95 kg
Montagem
- Círculo de parafusos do anel externo (La)
- 823 mm
- Círculo de parafusos do anel interno (Li)
- 706 mm
- Quantidade comum de furos de montagem (n)
- 24
- Diâmetro comum dos furos de montagem (B)
- 17,5 mm
- Tamanho nominal do parafuso métrico (M)
- 16 mm
Engrenagem
- Diâmetro primitivo da engrenagem (d)
- 870 mm
- Módulo da engrenagem (m)
- 6 mm
- Número de dentes (z)
- 145
- Produto do deslocamento de perfil x·m (x*m)
- 3 mm
- Produto de correção da altura da cabeça k·m (k*m)
- -0,6 mm
- Largura mínima da engrenagem (bmin)
- 53 mm
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro Rothe Erde 061.25.0764.600.11.1503
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 061.25.0764.600.11.1503 |
| Certificado como intercambiável com | Rothe Erde 061.25.0764.600.11.1503 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | Rothe Erde |
| Série | 06 Série |
| Modelo de referência | 061.25.0764.600.11.1503 |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Esferas de contato de quatro pontos de uma carreira |
| Configuração da engrenagem | Engrenagem externa |
| Dimensões | |
| Diâmetro da pista de rolamento (DL) | 764 mm |
| Diâmetro externo total (Da) | 886,8 mm |
| Diâmetro interno total (Di) | 671 mm |
| Altura total (H) | 63 mm |
| Diâmetro de catálogo O (O) | 765 mm |
| Diâmetro de catálogo U (U) | 763 mm |
| Altura do anel H1 (H1) | 54 mm |
| Altura do anel H2 (H2) | 54 mm |
| Deslocamento do anel inferior Hu (Hu) | 9 mm |
| Deslocamento do anel superior Ho (Ho) | 9 mm |
| Peso do conjunto (Peso) | 95 kg |
| Montagem | |
| Círculo de parafusos do anel externo (La) | 823 mm |
| Círculo de parafusos do anel interno (Li) | 706 mm |
| Quantidade comum de furos de montagem (n) | 24 |
| Diâmetro comum dos furos de montagem (B) | 17,5 mm |
| Tamanho nominal do parafuso métrico (M) | 16 mm |
| Engrenagem | |
| Diâmetro primitivo da engrenagem (d) | 870 mm |
| Módulo da engrenagem (m) | 6 mm |
| Número de dentes (z) | 145 |
| Produto do deslocamento de perfil x·m (x*m) | 3 mm |
| Produto de correção da altura da cabeça k·m (k*m) | -0,6 mm |
| Largura mínima da engrenagem (bmin) | 53 mm |
| Capacidades | |
| Força circunferencial permitida, normal (X1) | 19,97 kN |
| Força circunferencial permitida, máxima (X2) | 39,94 kN |
| Outros dados | |
| Quantidade de graxeiras (n1) | 4 |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.

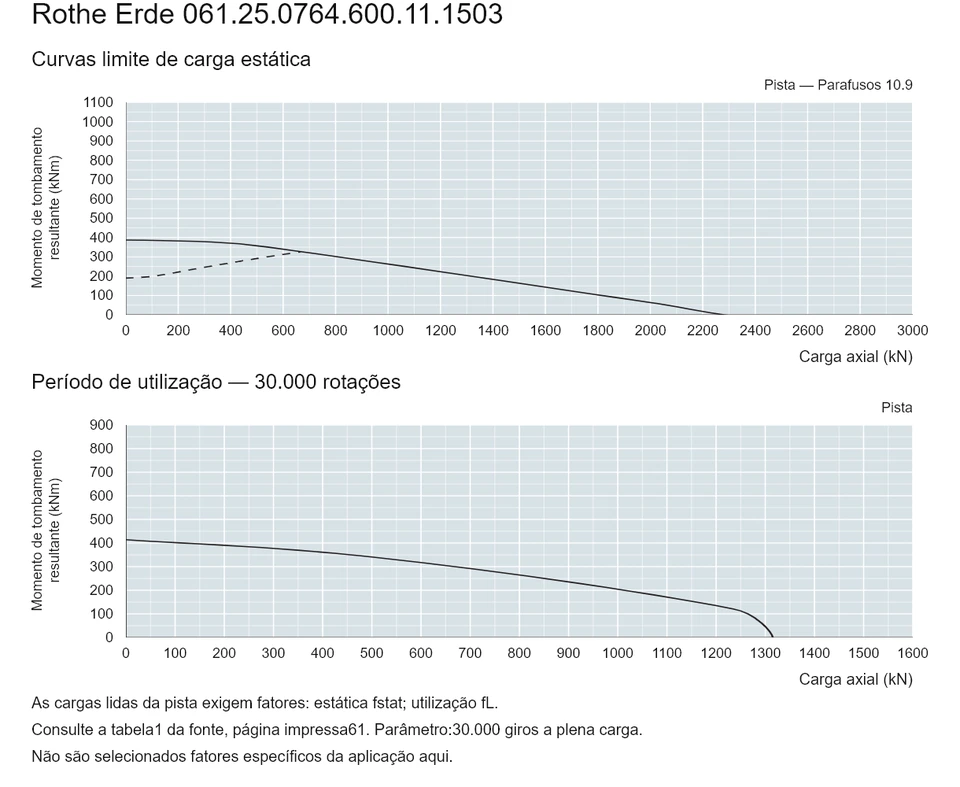

CAPACIDADE DE CARGA DA SÉRIE
Gráfico de capacidade de carga da série 06
Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para Rothe Erde 061.25.0764.600.11.1503
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
