Intercambiabilidade certificada
- Designação de modelo e envelope de instalação correspondentes
- Interfaces de furos e círculos de parafusos revisadas
- Engrenagem correspondente à configuração de referência

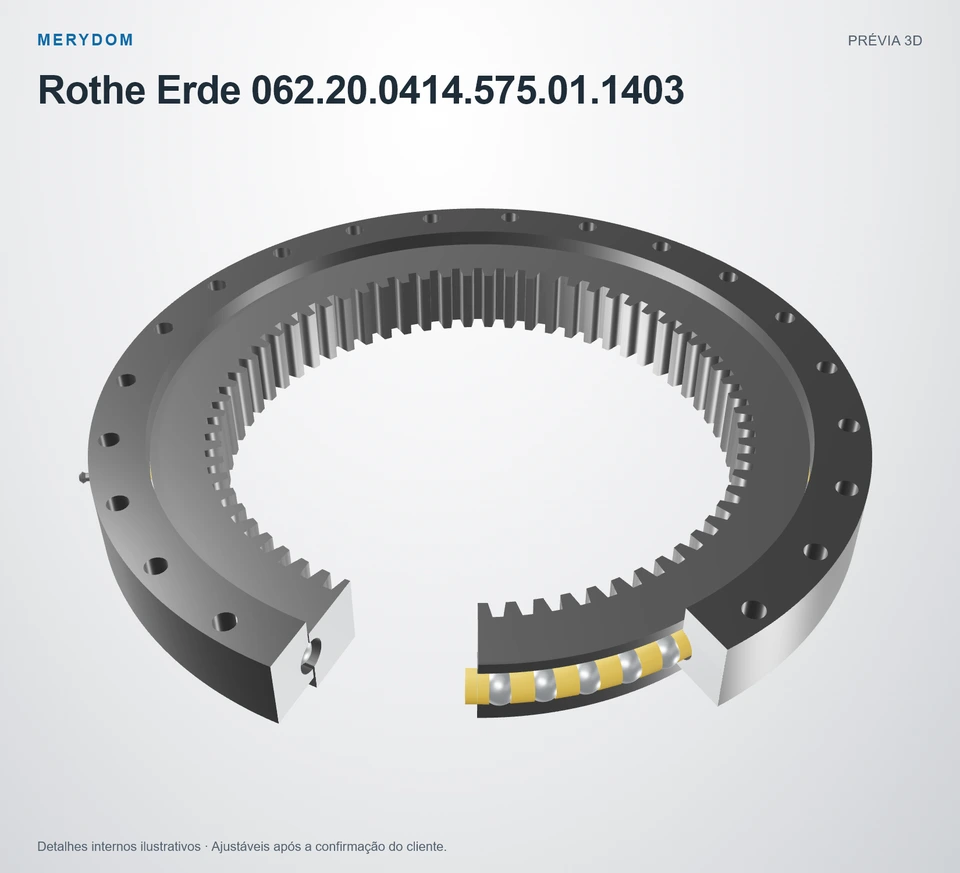

Rolamento de giro de substituição para Rothe Erde 062.20.0414.575.01.1403
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Rothe Erde 062.20.0414.575.01.1403. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: Rothe Erde 062.20.0414.575.01.1403. Série: 06. Estrutura do rolamento: Esferas de contato de quatro pontos de uma carreira. Configuração da engrenagem: Engrenagem interna.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
062.20.0414.575.01.1403
Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Rothe Erde 062.20.0414.575.01.1403.
- Overall OD (Do)
- 484,5 - 0,10 mm
- Overall ID (di)
- 326,5 mm
- Altura total
- 56 mm
- Configuração da engrenagem
- Engrenagem interna
- Furos de montagem
- 24 / 24 externo / interno
- Projeto do rolamento
- Esferas de contato de quatro pontos de uma carreira
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

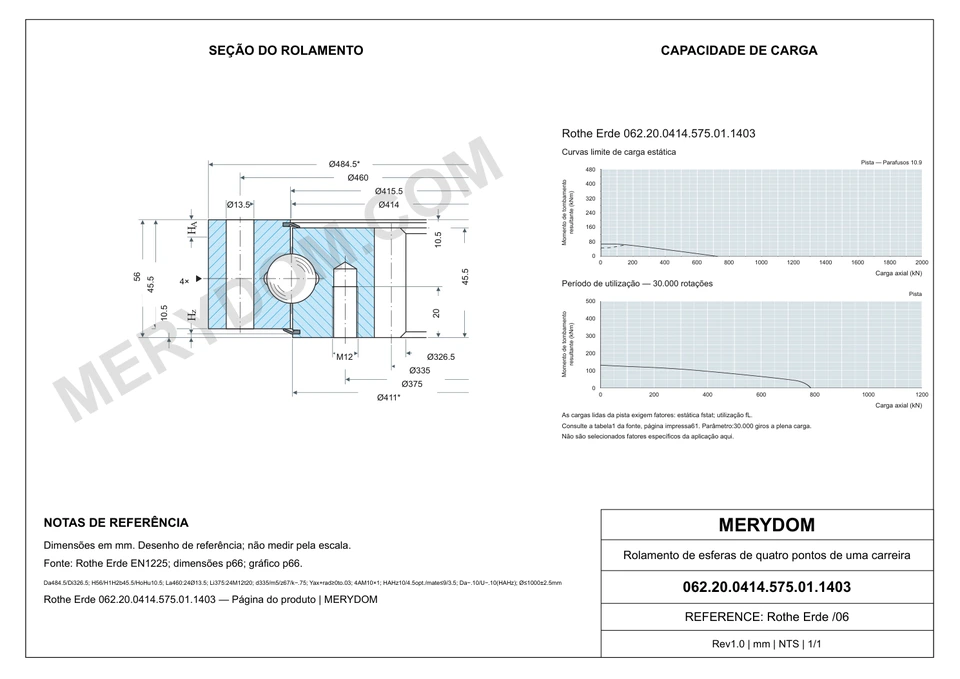

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Diâmetro da pista de rolamento (DL)
- 414 mm
- Diâmetro externo total (Da)
- 484,5 - 0,10 mm
- Diâmetro interno total (Di)
- 326,5 mm
- Altura total (H)
- 56 mm
- Diâmetro de catálogo O (O)
- 415,5 mm
- Diâmetro de catálogo U (U)
- 411 - 0,10 mm
- Altura do anel H1 (H1)
- 45,5 mm
- Altura do anel H2 (H2)
- 45,5 mm
- Deslocamento do anel inferior Hu (Hu)
- 10,5 mm
- Deslocamento do anel superior Ho (Ho)
- 10,5 mm
- Peso do conjunto (Peso)
- 31 kg
- Folga axial do rolamento (Y_axial)
- ≥ 0 mm
- Folga radial do rolamento (Y_radial)
- ≥ 0 to 0,03 mm
Montagem
- Círculo de parafusos do anel externo (La)
- 460 mm
- Círculo de parafusos do anel interno (Li)
- 375 mm
- Quantidade de furos de montagem La/Li (n_La_Li)
- 24
- Diâmetro comum dos furos de montagem (B)
- 13,5 mm
- Tamanho nominal do parafuso métrico (M)
- 12 mm
- Profundidade da rosca (t)
- 20 mm
Engrenagem
- Diâmetro primitivo da engrenagem (d)
- 335 mm
- Módulo da engrenagem (m)
- 5 mm
- Número de dentes (z)
- 67
- Produto de correção da altura da cabeça k·m (k*m)
- -0,75 mm
- Largura mínima da engrenagem (bmin)
- 45,5 mm
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro Rothe Erde 062.20.0414.575.01.1403
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 062.20.0414.575.01.1403 |
| Certificado como intercambiável com | Rothe Erde 062.20.0414.575.01.1403 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | Rothe Erde |
| Série | 06 Série |
| Modelo de referência | 062.20.0414.575.01.1403 |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Esferas de contato de quatro pontos de uma carreira |
| Configuração da engrenagem | Engrenagem interna |
| Dimensões | |
| Diâmetro da pista de rolamento (DL) | 414 mm |
| Diâmetro externo total (Da) | 484,5 - 0,10 mm |
| Diâmetro interno total (Di) | 326,5 mm |
| Altura total (H) | 56 mm |
| Diâmetro de catálogo O (O) | 415,5 mm |
| Diâmetro de catálogo U (U) | 411 - 0,10 mm |
| Altura do anel H1 (H1) | 45,5 mm |
| Altura do anel H2 (H2) | 45,5 mm |
| Deslocamento do anel inferior Hu (Hu) | 10,5 mm |
| Deslocamento do anel superior Ho (Ho) | 10,5 mm |
| Peso do conjunto (Peso) | 31 kg |
| Folga axial do rolamento (Y_axial) | ≥ 0 mm |
| Folga radial do rolamento (Y_radial) | ≥ 0 to 0,03 mm |
| Montagem | |
| Círculo de parafusos do anel externo (La) | 460 mm |
| Círculo de parafusos do anel interno (Li) | 375 mm |
| Quantidade de furos de montagem La/Li (n_La_Li) | 24 |
| Diâmetro comum dos furos de montagem (B) | 13,5 mm |
| Tamanho nominal do parafuso métrico (M) | 12 mm |
| Profundidade da rosca (t) | 20 mm |
| Engrenagem | |
| Diâmetro primitivo da engrenagem (d) | 335 mm |
| Módulo da engrenagem (m) | 5 mm |
| Número de dentes (z) | 67 |
| Produto de correção da altura da cabeça k·m (k*m) | -0,75 mm |
| Largura mínima da engrenagem (bmin) | 45,5 mm |
| Capacidades | |
| Força circunferencial permitida, normal (X1) | 13,54 kN |
| Força circunferencial permitida, máxima (X2) | 27,08 kN |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.
CAPACIDADE DE CARGA DA SÉRIE

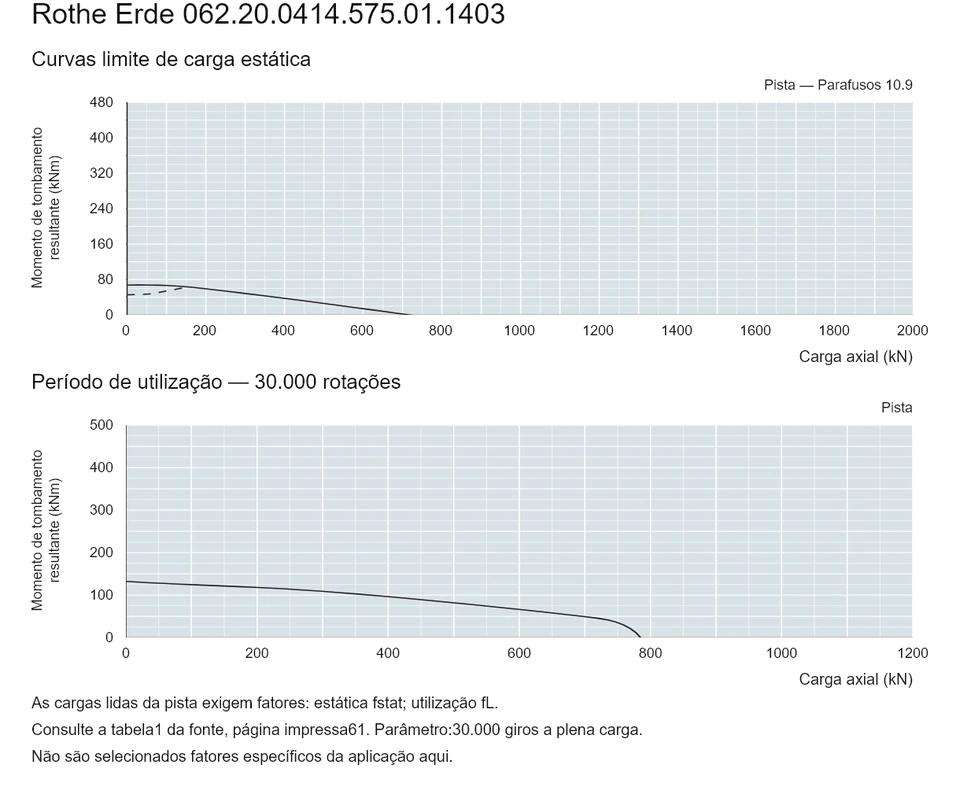

Gráfico de capacidade de carga da série 06
Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para Rothe Erde 062.20.0414.575.01.1403
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
