Аналог ОПУ для IMO 11-16 0188/2-01707
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 11-16 0188/2-01707. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: IMO 11-16 0188/2-01707. Серия: Other Standard Ball. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода

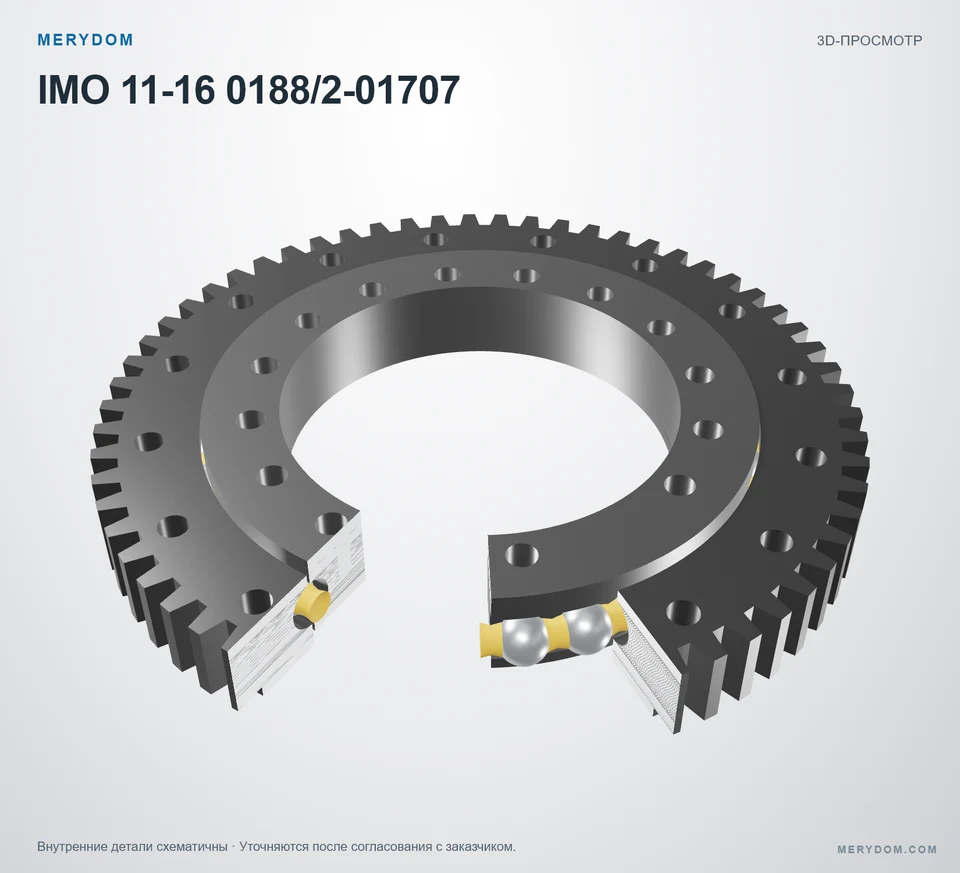

11-16 0188/2-01707
Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 11-16 0188/2-01707.
- Overall OD (Do)
- 259.36 mm
- Overall ID (di)
- 135 mm
- Общая высота
- 35 mm
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 16 / 15 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
Проверено MERYDOMУровень 3 · Запись инженерной проверки
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

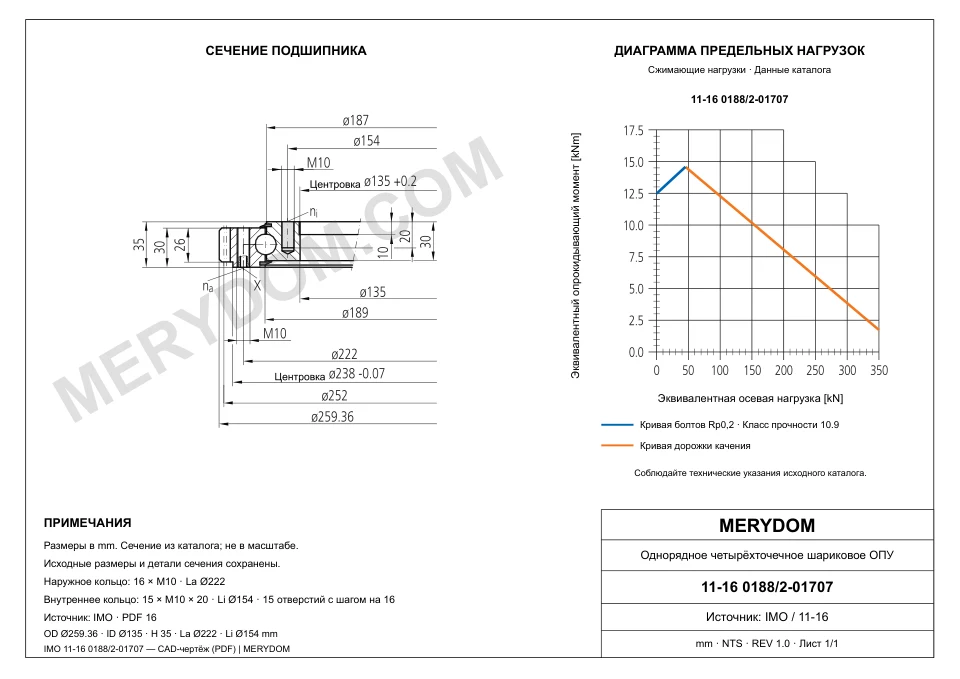

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса в сборе (G)
- 7,5 kg
- Общая высота (H)
- 35 mm
- Общий наружный диаметр (Da)
- 259,36 mm
- Общий внутренний диаметр (di)
- 135 mm
Монтаж
- Количество монтажных отверстий наружного кольца (na)
- 16
- Количество монтажных отверстий внутреннего кольца (ni)
- 15*
- Окружность крепежных отверстий наружного кольца (La)
- 222 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 154 mm
Зубчатый венец
- Модуль зубчатого венца (m)
- 4 mm
- Количество зубьев (z)
- 62
- Коэффициент смещения профиля (x)
- 0,5
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ IMO 11-16 0188/2-01707
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 11-16 0188/2-01707 |
| Сертифицировано для замены | IMO 11-16 0188/2-01707 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | IMO |
| Серия | Other Standard Ball Серия |
| Исходная модель | 11-16 0188/2-01707 |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Масса в сборе (G) | 7,5 kg |
| Общая высота (H) | 35 mm |
| Общий наружный диаметр (Da) | 259,36 mm |
| Общий внутренний диаметр (di) | 135 mm |
| Монтаж | |
| Количество монтажных отверстий наружного кольца (na) | 16 |
| Количество монтажных отверстий внутреннего кольца (ni) | 15* |
| Окружность крепежных отверстий наружного кольца (La) | 222 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 154 mm |
| Зубчатый венец | |
| Модуль зубчатого венца (m) | 4 mm |
| Количество зубьев (z) | 62 |
| Коэффициент смещения профиля (x) | 0,5 |
| Допустимые нагрузки | |
| Допустимая окружная сила, нормальная (fz_norm) | 8 kN |
| Допустимая окружная сила, максимальная (fz_max) | 16 kN |
| Статическая радиальная грузоподъемность (Co_rad) | 143 kN |
| Статическая осевая грузоподъемность (Co_ax) | 384 kN |
| Динамическая радиальная грузоподъемность (C_rad) | 121 kN |
| Динамическая осевая грузоподъемность (C_ax) | 141 kN |
| Радиальный зазор (SRad) | 0.03 - 0.10 mm |
| Осевой зазор при опрокидывании (Skipp) | 0.05 - 0.20 mm |
| Прочие данные | |
| Материал колец по справочному каталогу (внутреннее / наружное) (Material) | C45N / 42CrMo4V |
| Транспортировочные отверстия по справочному каталогу (T) | Не применимо |
| Спецификация пресс-маслёнок по справочному каталогу (X) | 2 x Ø10 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

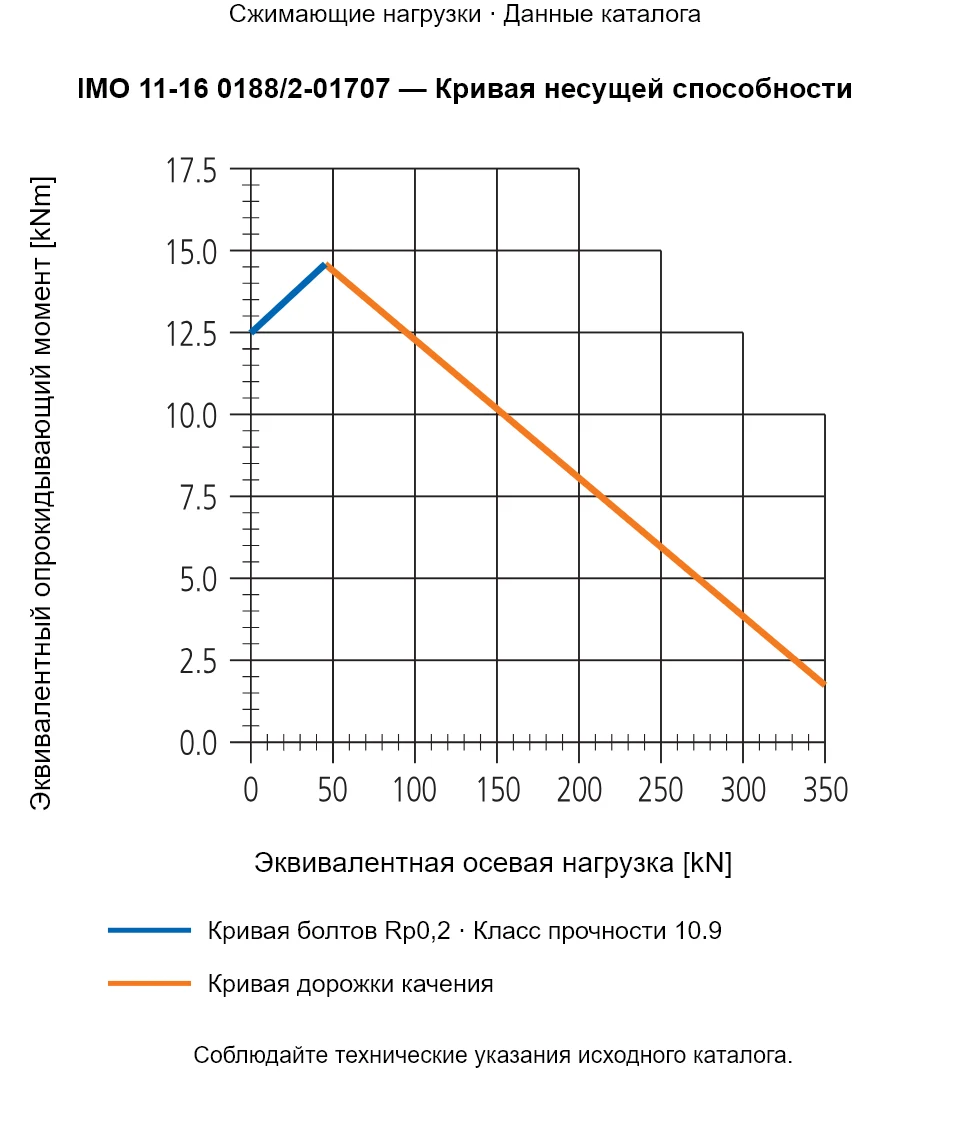

IMO 11-16 0188/2-01707 — Кривая несущей способности
IMO 11-16 0188/2-01707 — Кривая несущей способности
IMO 11-16 0188/2-01707 — Кривая несущей способности · Сжимающие нагрузки · Данные каталога. Соблюдайте технические указания исходного каталога.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для IMO 11-16 0188/2-01707
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
