Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

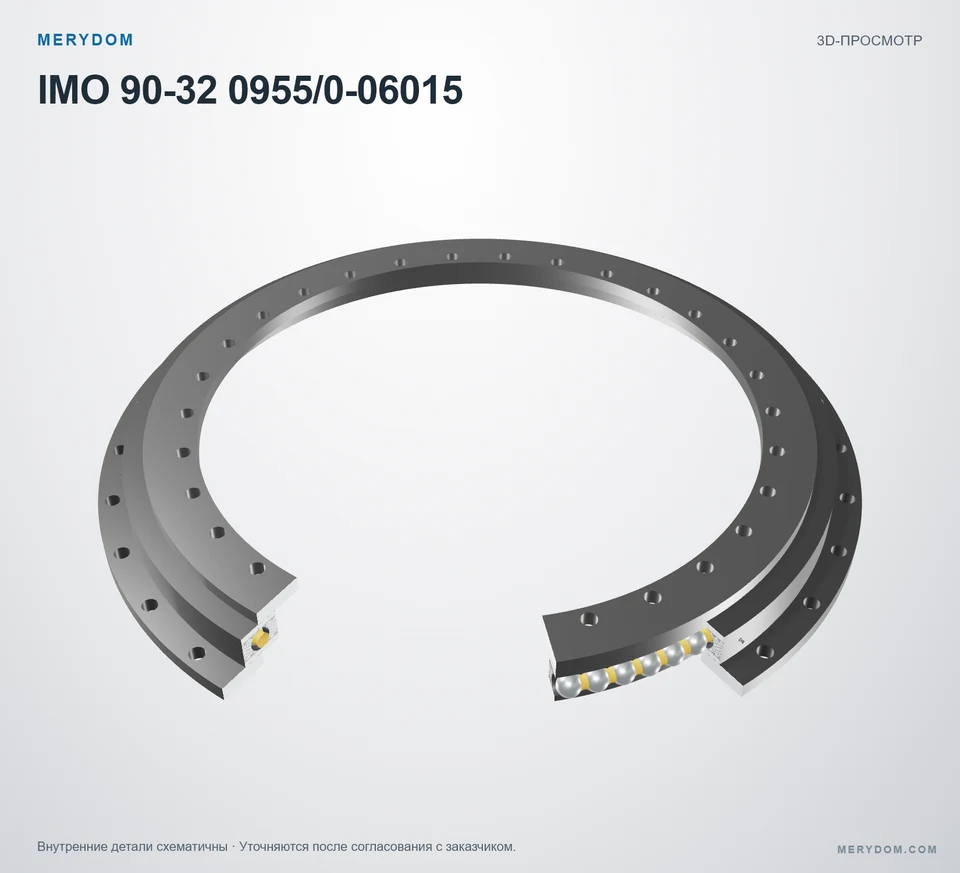

Аналог ОПУ для IMO 90-32 0955/0-06015
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 90-32 0955/0-06015. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: IMO 90-32 0955/0-06015. Серия: 932. Конструкция подшипника: Шариковый подшипник с фланцевыми кольцами. Исполнение зубчатого венца: Без зубчатого венца.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
90-32 0955/0-06015
Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 90-32 0955/0-06015.
- Overall OD (Do)
- 1100 mm
- Overall ID (di)
- 805 mm
- Общая высота
- 90 mm
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 30 / 30 наружное / внутреннее
- Тип подшипника
- Шариковый подшипник с фланцевыми кольцами
Проверено MERYDOMУровень 3 · Запись инженерной проверки
- Проверенные размеры
- Контроль материалов
- Документация завода

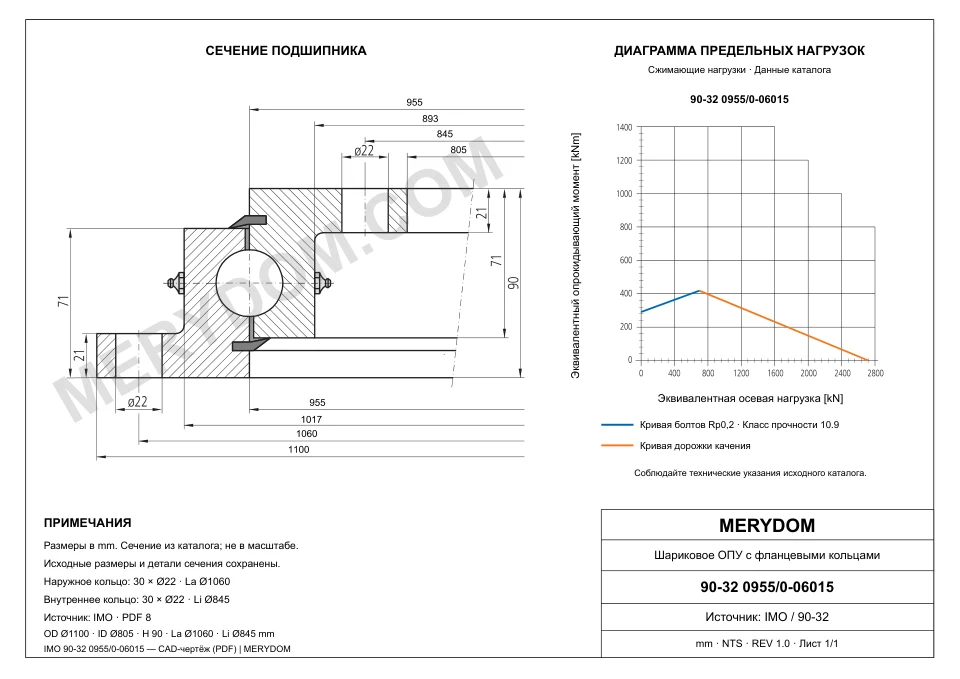

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Da)
- 1 100 mm
- Общий внутренний диаметр (di)
- 805 mm
- Масса в сборе (G)
- 131 kg
- Общая высота (H)
- 90 mm
- Внутренний диаметр наружного кольца (Di)
- 955 mm
- Наружный диаметр внутреннего кольца (da)
- 955 mm
- Диаметр фланца наружного кольца a (a)
- 1 017 mm
- Диаметр фланца внутреннего кольца b (b)
- 893 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 1 060 mm
- Количество монтажных отверстий наружного кольца (na)
- 30
- Окружность крепежных отверстий внутреннего кольца (Li)
- 845 mm
- Количество монтажных отверстий внутреннего кольца (ni)
- 30
- Диаметр монтажных отверстий наружного кольца (Øa)
- 22 mm
- Диаметр монтажных отверстий внутреннего кольца (Øi)
- 22 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ IMO 90-32 0955/0-06015
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 90-32 0955/0-06015 |
| Сертифицировано для замены | IMO 90-32 0955/0-06015 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | IMO |
| Серия | 932 Серия |
| Исходная модель | 90-32 0955/0-06015 |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый подшипник с фланцевыми кольцами |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Общий наружный диаметр (Da) | 1 100 mm |
| Общий внутренний диаметр (di) | 805 mm |
| Масса в сборе (G) | 131 kg |
| Общая высота (H) | 90 mm |
| Внутренний диаметр наружного кольца (Di) | 955 mm |
| Наружный диаметр внутреннего кольца (da) | 955 mm |
| Диаметр фланца наружного кольца a (a) | 1 017 mm |
| Диаметр фланца внутреннего кольца b (b) | 893 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 1 060 mm |
| Количество монтажных отверстий наружного кольца (na) | 30 |
| Окружность крепежных отверстий внутреннего кольца (Li) | 845 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 30 |
| Диаметр монтажных отверстий наружного кольца (Øa) | 22 mm |
| Диаметр монтажных отверстий внутреннего кольца (Øi) | 22 mm |
| Допустимые нагрузки | |
| Статическая радиальная грузоподъемность (Co_rad) | 1 029 kN |
| Статическая осевая грузоподъемность (Co_ax) | 2 754 kN |
| Динамическая радиальная грузоподъемность (C_rad) | 411 kN |
| Динамическая осевая грузоподъемность (C_ax) | 479 kN |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

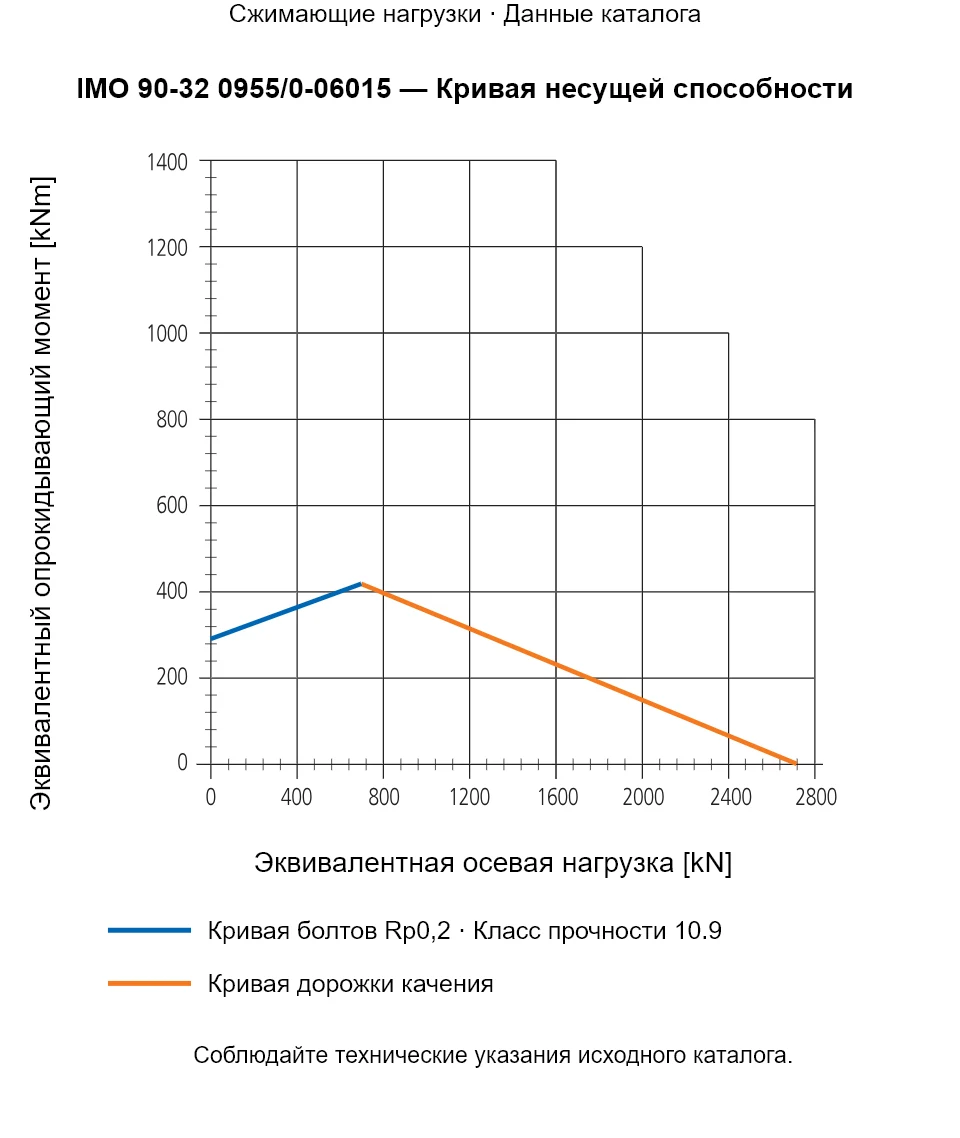

IMO 90-32 0955/0-06015 — Кривая несущей способности
IMO 90-32 0955/0-06015 — Кривая несущей способности
IMO 90-32 0955/0-06015 — Кривая несущей способности · Сжимающие нагрузки · Данные каталога. Соблюдайте технические указания исходного каталога.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для IMO 90-32 0955/0-06015
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
