Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
Аналог ОПУ для IMO 91-20 0641/1-07133

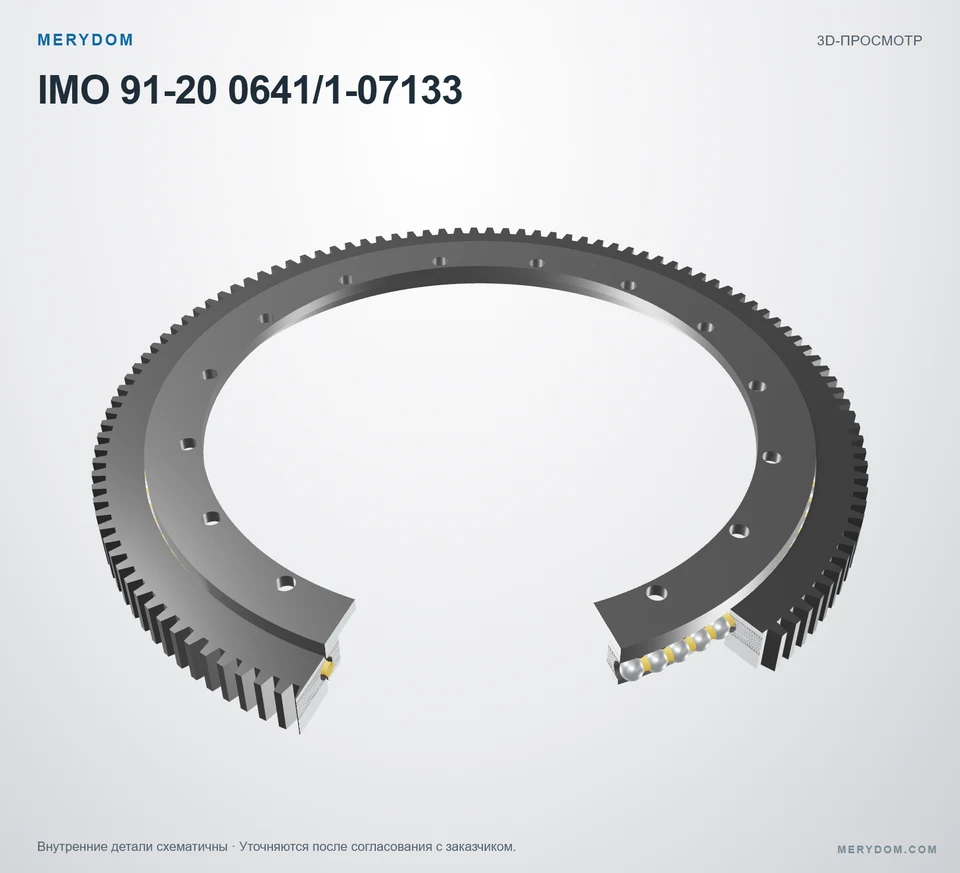

Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 91-20 0641/1-07133. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: IMO 91-20 0641/1-07133. Серия: 920. Конструкция подшипника: Шариковый подшипник с фланцевыми кольцами. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
91-20 0641/1-07133
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 91-20 0641/1-07133.
- Overall OD (Do)
- 742.8 mm
- Overall ID (di)
- 535 mm
- Общая высота
- Не опубликовано
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 16 / 16 наружное / внутреннее
- Тип подшипника
- Шариковый подшипник с фланцевыми кольцами
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Da)
- 742,8 mm
- Общий внутренний диаметр (di)
- 535 mm
- Масса в сборе (G)
- 53 kg
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 685 mm
- Количество монтажных отверстий наружного кольца (na)
- 16
- Окружность крепежных отверстий внутреннего кольца (Li)
- 562 mm
- Количество монтажных отверстий внутреннего кольца (ni)
- 16
Зубчатый венец
- Делительный диаметр зубчатого венца (d)
- 732 mm
- Модуль зубчатого венца (m)
- 6 mm
- Количество зубьев (z)
- 122
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ IMO 91-20 0641/1-07133
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 91-20 0641/1-07133 |
| Сертифицировано для замены | IMO 91-20 0641/1-07133 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | IMO |
| Серия | 920 Серия |
| Исходная модель | 91-20 0641/1-07133 |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый подшипник с фланцевыми кольцами |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Общий наружный диаметр (Da) | 742,8 mm |
| Общий внутренний диаметр (di) | 535 mm |
| Масса в сборе (G) | 53 kg |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 685 mm |
| Количество монтажных отверстий наружного кольца (na) | 16 |
| Окружность крепежных отверстий внутреннего кольца (Li) | 562 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 16 |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d) | 732 mm |
| Модуль зубчатого венца (m) | 6 mm |
| Количество зубьев (z) | 122 |
| Допустимые нагрузки | |
| Допустимая окружная сила, нормальная (fz_norm) | 17,5 kN |
| Допустимая окружная сила, максимальная (fz_max) | 32,7 kN |
| Статическая радиальная грузоподъемность (Co_rad) | 184 kN |
| Статическая осевая грузоподъемность (Co_ax) | 429 kN |
| Динамическая радиальная грузоподъемность (C_rad) | 184 kN |
| Динамическая осевая грузоподъемность (C_ax) | 185 kN |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

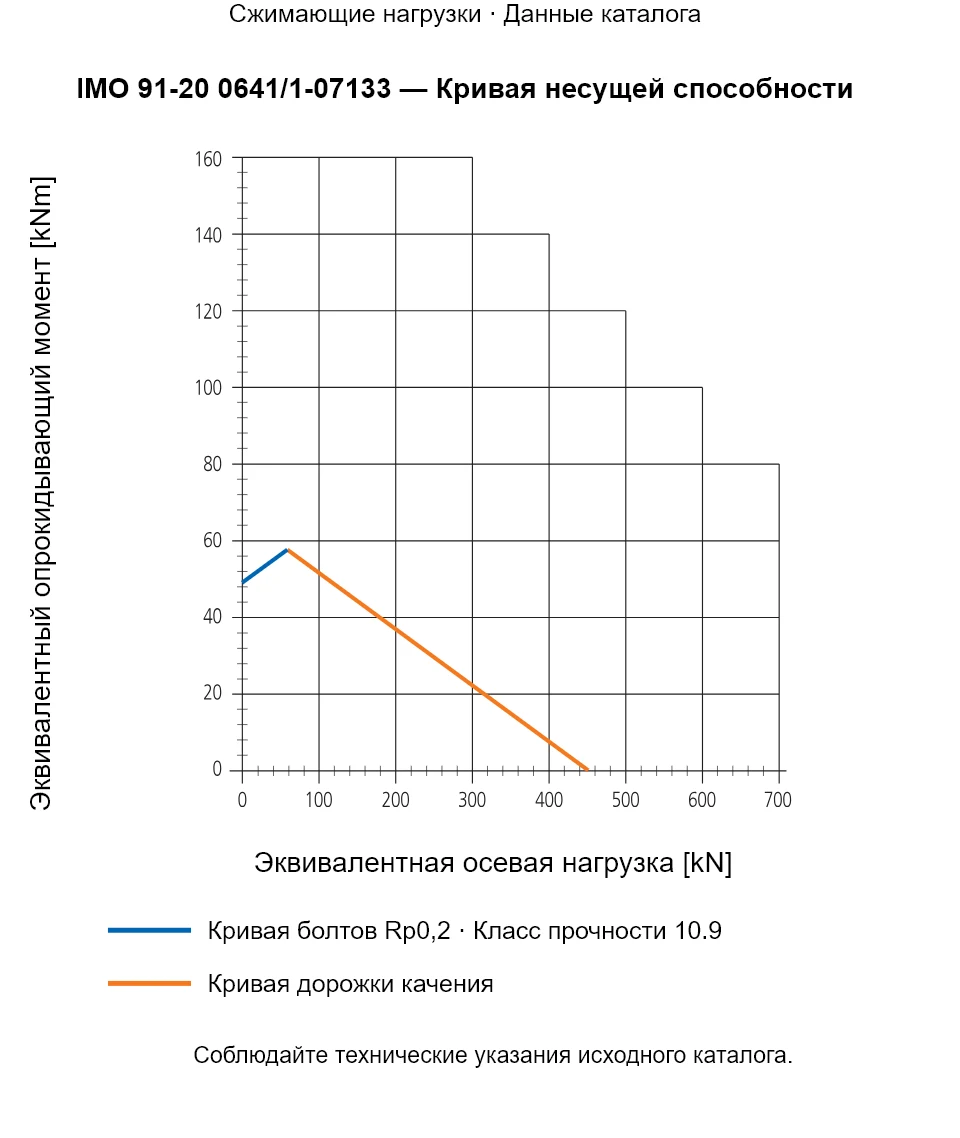

НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии 920
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для IMO 91-20 0641/1-07133
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
