Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

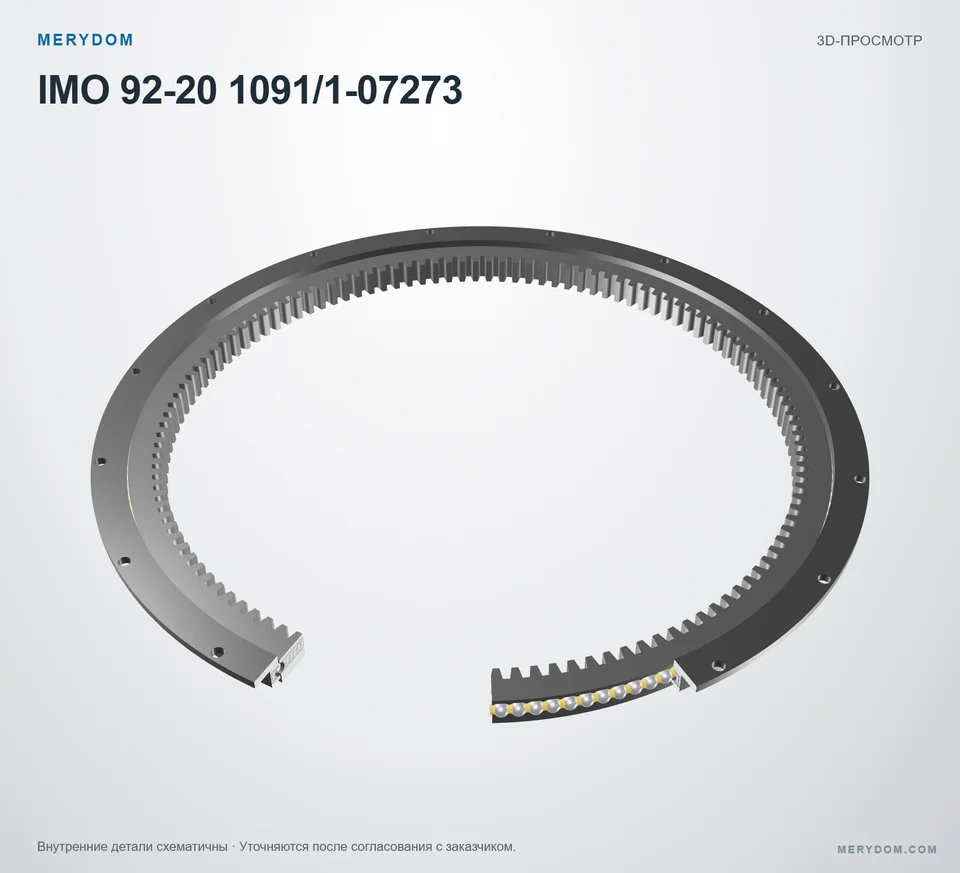

Аналог ОПУ для IMO 92-20 1091/1-07273
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 92-20 1091/1-07273. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: IMO 92-20 1091/1-07273. Серия: 920. Конструкция подшипника: Шариковый подшипник с фланцевыми кольцами. Исполнение зубчатого венца: Внутреннее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
92-20 1091/1-07273
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 92-20 1091/1-07273.
- Overall OD (Do)
- 1197 mm
- Overall ID (di)
- 984 mm
- Общая высота
- Не опубликовано
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 16 / 24 наружное / внутреннее
- Тип подшипника
- Шариковый подшипник с фланцевыми кольцами
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

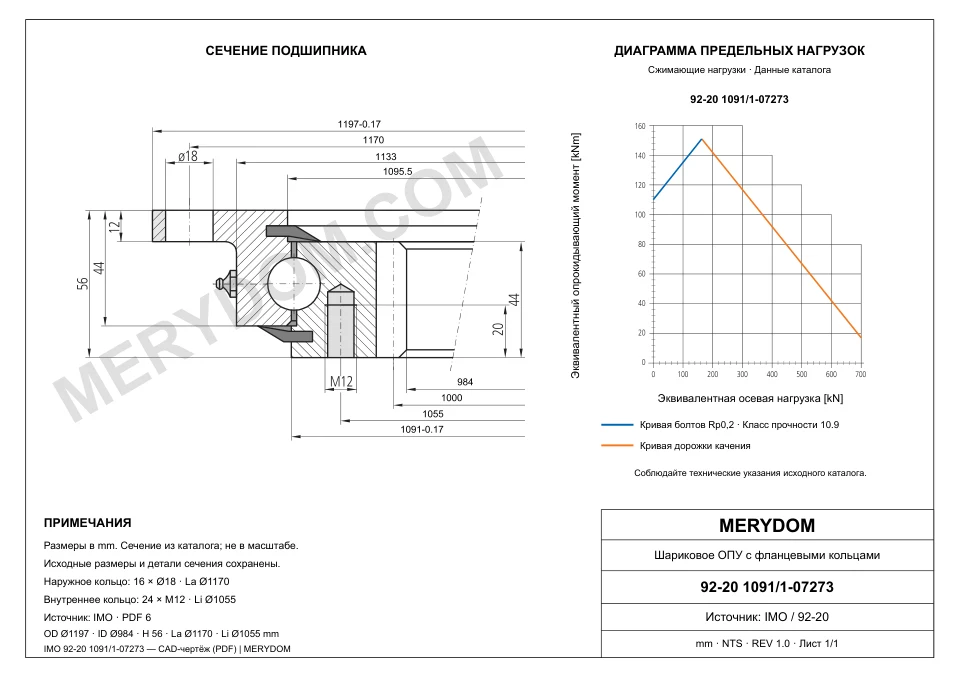

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Da)
- 1 197 mm
- Общий внутренний диаметр (di)
- 984 mm
- Масса в сборе (G)
- 83 kg
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 1 170 mm
- Количество монтажных отверстий наружного кольца (na)
- 16
- Окружность крепежных отверстий внутреннего кольца (Li)
- 1 055 mm
- Количество монтажных отверстий внутреннего кольца (ni)
- 24
Зубчатый венец
- Делительный диаметр зубчатого венца (d)
- 1 000 mm
- Модуль зубчатого венца (m)
- 8 mm
- Количество зубьев (z)
- 125
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ IMO 92-20 1091/1-07273
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 92-20 1091/1-07273 |
| Сертифицировано для замены | IMO 92-20 1091/1-07273 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | IMO |
| Серия | 920 Серия |
| Исходная модель | 92-20 1091/1-07273 |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый подшипник с фланцевыми кольцами |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Общий наружный диаметр (Da) | 1 197 mm |
| Общий внутренний диаметр (di) | 984 mm |
| Масса в сборе (G) | 83 kg |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 1 170 mm |
| Количество монтажных отверстий наружного кольца (na) | 16 |
| Окружность крепежных отверстий внутреннего кольца (Li) | 1 055 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 24 |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d) | 1 000 mm |
| Модуль зубчатого венца (m) | 8 mm |
| Количество зубьев (z) | 125 |
| Допустимые нагрузки | |
| Допустимая окружная сила, нормальная (fz_norm) | 28 kN |
| Допустимая окружная сила, максимальная (fz_max) | 50,5 kN |
| Статическая радиальная грузоподъемность (Co_rad) | 312 kN |
| Статическая осевая грузоподъемность (Co_ax) | 730 kN |
| Динамическая радиальная грузоподъемность (C_rad) | 224 kN |
| Динамическая осевая грузоподъемность (C_ax) | 225 kN |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

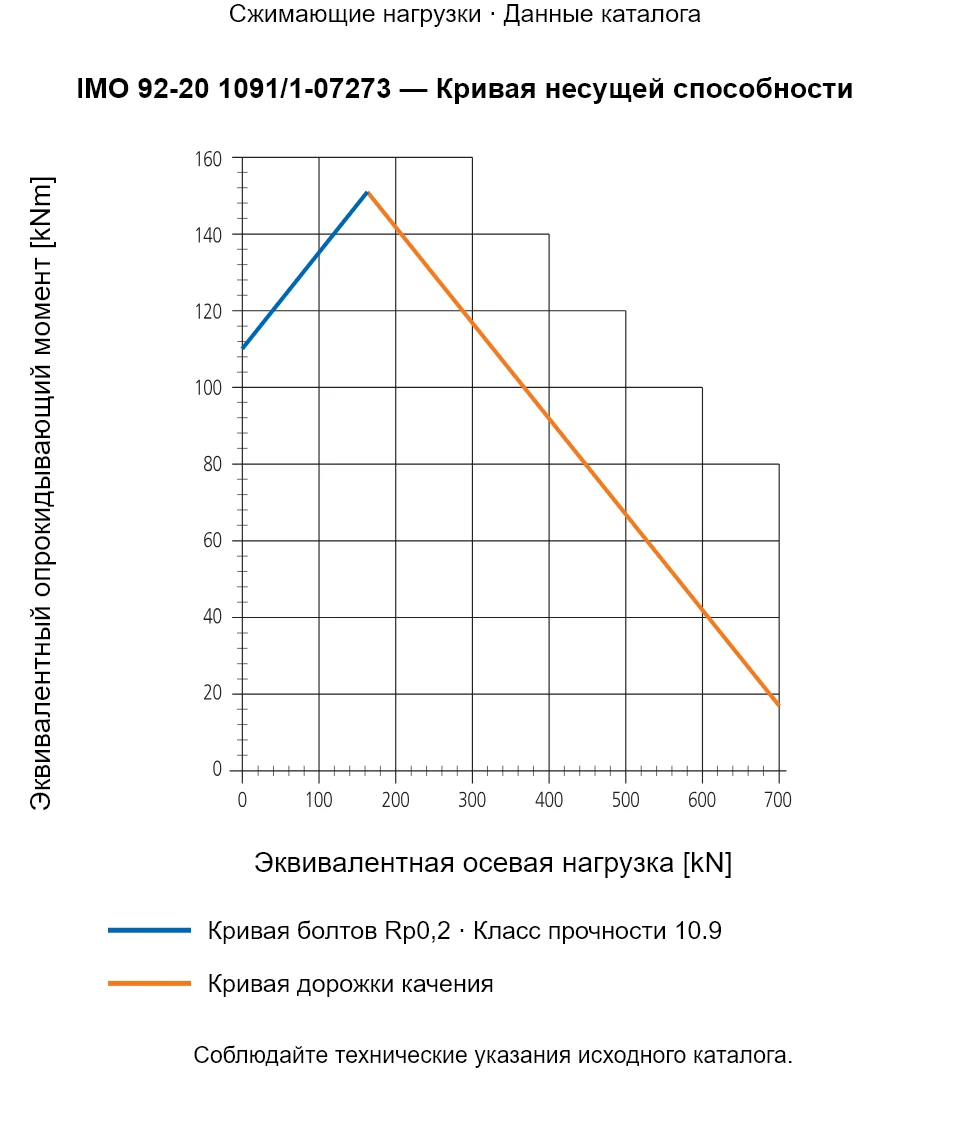

НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии 920
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для IMO 92-20 1091/1-07273
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
