Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

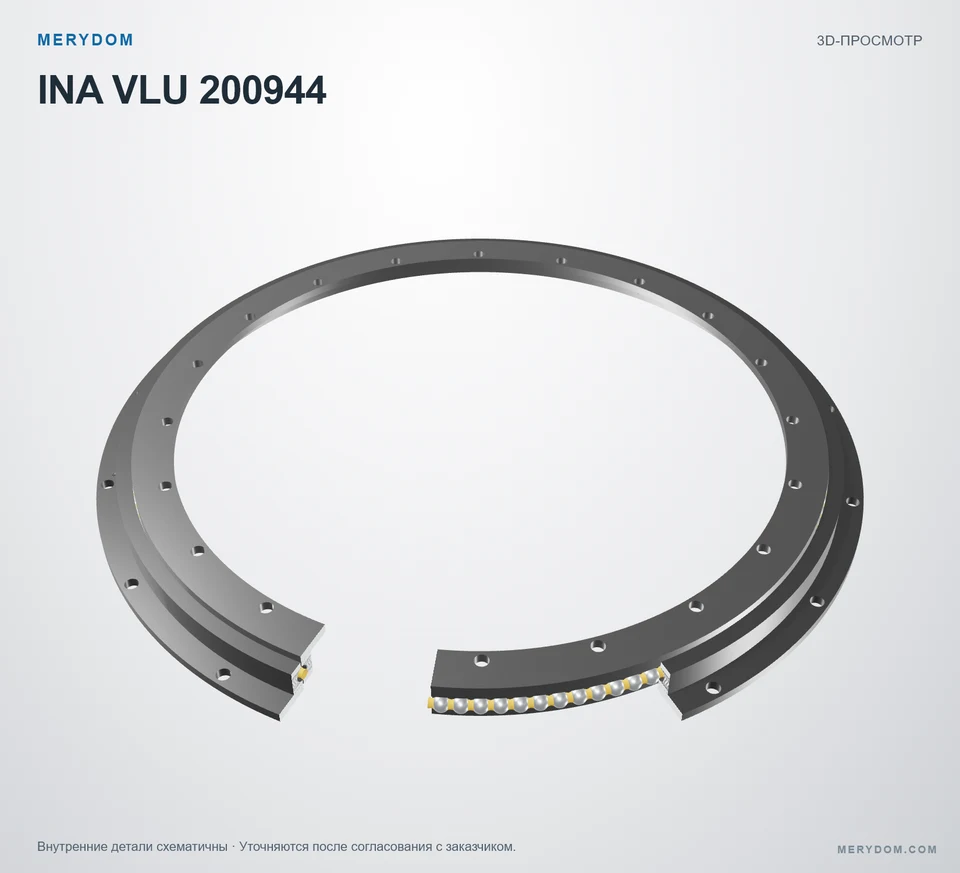

Аналог ОПУ для INA VLU 200944
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VLU 200944. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: INA VLU 200944. Серия: Vlu 20. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Без зубчатого венца.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
VLU 200944
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VLU 200944.
- Overall OD (Do)
- 1048–0,7 mm
- Overall ID (di)
- 834+0,7 mm
- Общая высота
- Не опубликовано
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 16 / 20 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

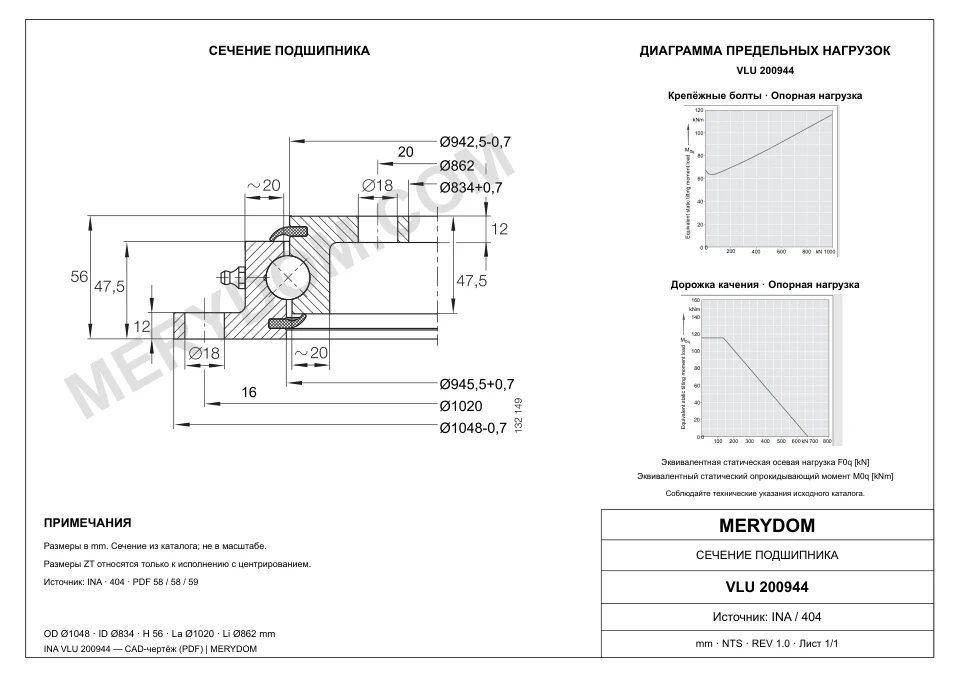

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (Масса)
- 54 kg
- Общий наружный диаметр (Da)
- 1048–0,7 mm
- Наружный центрирующий диаметр (DaZT)
- 1 046 mm
- Общий внутренний диаметр (di)
- 834+0,7 mm
- Внутренний центрирующий диаметр (diZT)
- 836 mm
- Каталожный диаметр Di (Di)
- 945,5+0,7 mm
- Каталожный диаметр da (da)
- 942,5–0,7 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 1 020 mm
- Количество монтажных отверстий наружного кольца (na)
- 16
- Окружность крепежных отверстий внутреннего кольца (Li)
- 862 mm
- Количество монтажных отверстий внутреннего кольца (ni)
- 20
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ INA VLU 200944
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | VLU 200944 |
| Сертифицировано для замены | INA VLU 200944 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | INA |
| Серия | Vlu 20 Серия |
| Исходная модель | VLU 200944 |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Масса (Масса) | 54 kg |
| Общий наружный диаметр (Da) | 1048–0,7 mm |
| Наружный центрирующий диаметр (DaZT) | 1 046 mm |
| Общий внутренний диаметр (di) | 834+0,7 mm |
| Внутренний центрирующий диаметр (diZT) | 836 mm |
| Каталожный диаметр Di (Di) | 945,5+0,7 mm |
| Каталожный диаметр da (da) | 942,5–0,7 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 1 020 mm |
| Количество монтажных отверстий наружного кольца (na) | 16 |
| Окружность крепежных отверстий внутреннего кольца (Li) | 862 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 20 |
| Допустимые нагрузки | |
| Максимально допустимая радиальная нагрузка (Fr perm) | 124,8 kN |
| Базовая динамическая осевая грузоподъемность (Ca) | 231 kN |
| Базовая статическая осевая грузоподъемность (C0a) | 670 kN |
| Базовая динамическая радиальная грузоподъемность (Cr) | 151 kN |
| Базовая статическая радиальная грузоподъемность (C0r) | 250 kN |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

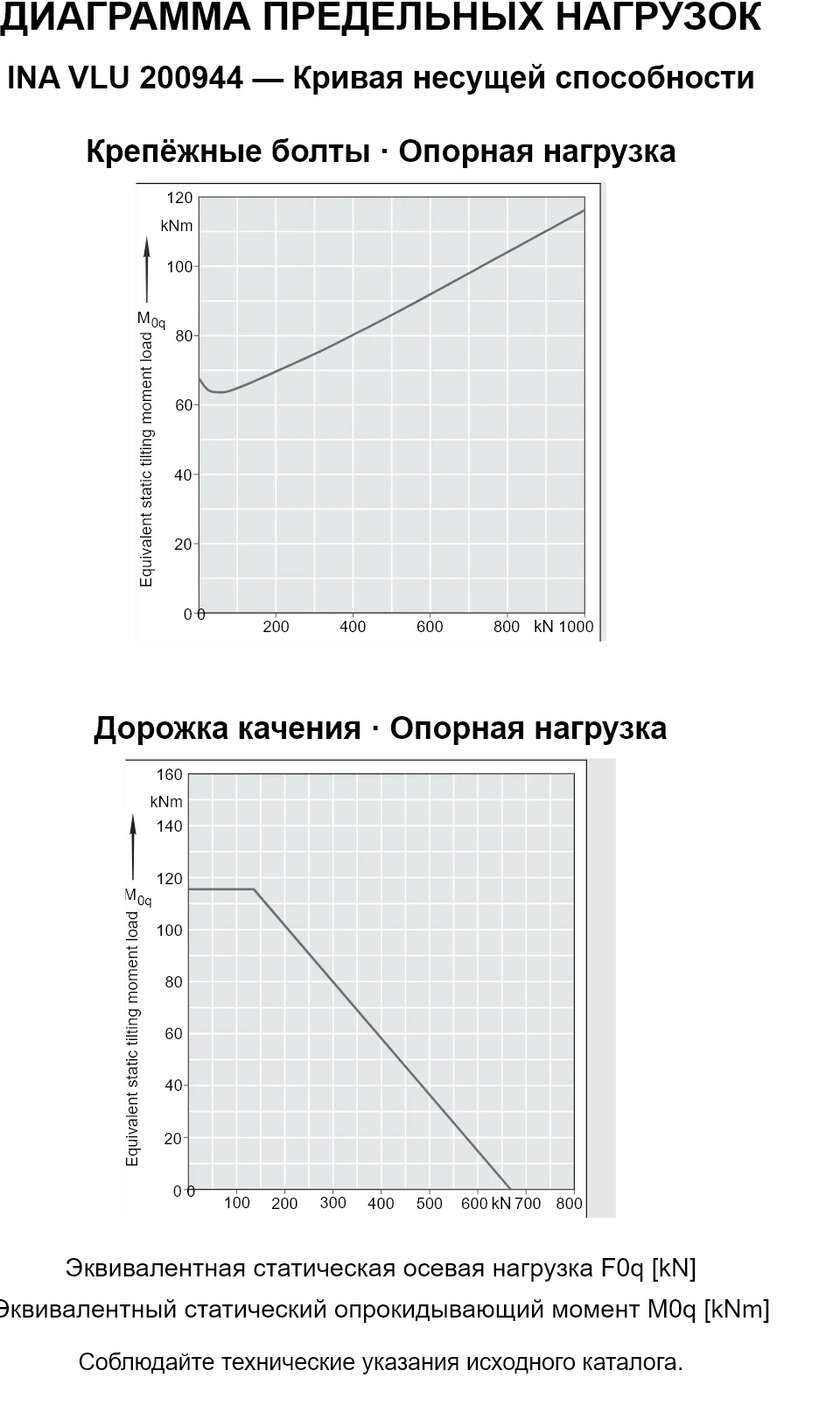

НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии Vlu 20
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для INA VLU 200944
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
