Аналог ОПУ для INA VSA 200414 N
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VSA 200414 N. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: INA VSA 200414 N. Серия: Vsa 20. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода

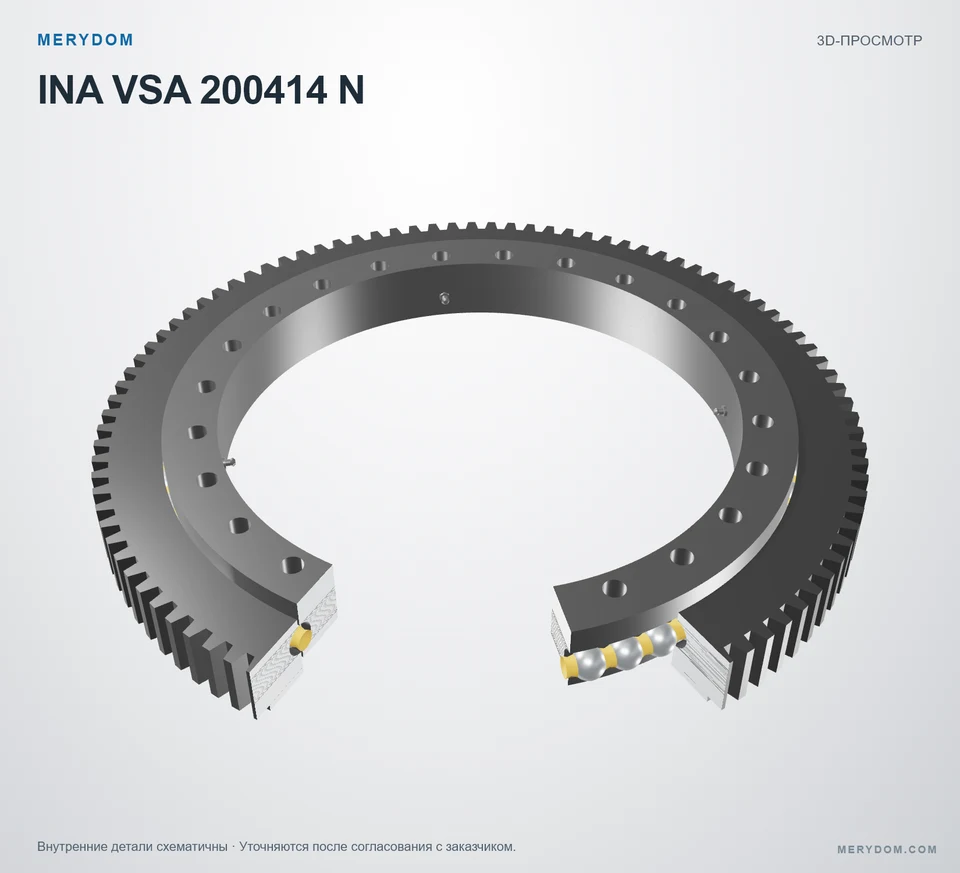

VSA 200414 N
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VSA 200414 N.
- Overall OD (Do)
- 503,3 mm
- Overall ID (di)
- 342+0,5 mm
- Общая высота
- Не опубликовано
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 20 / 24 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

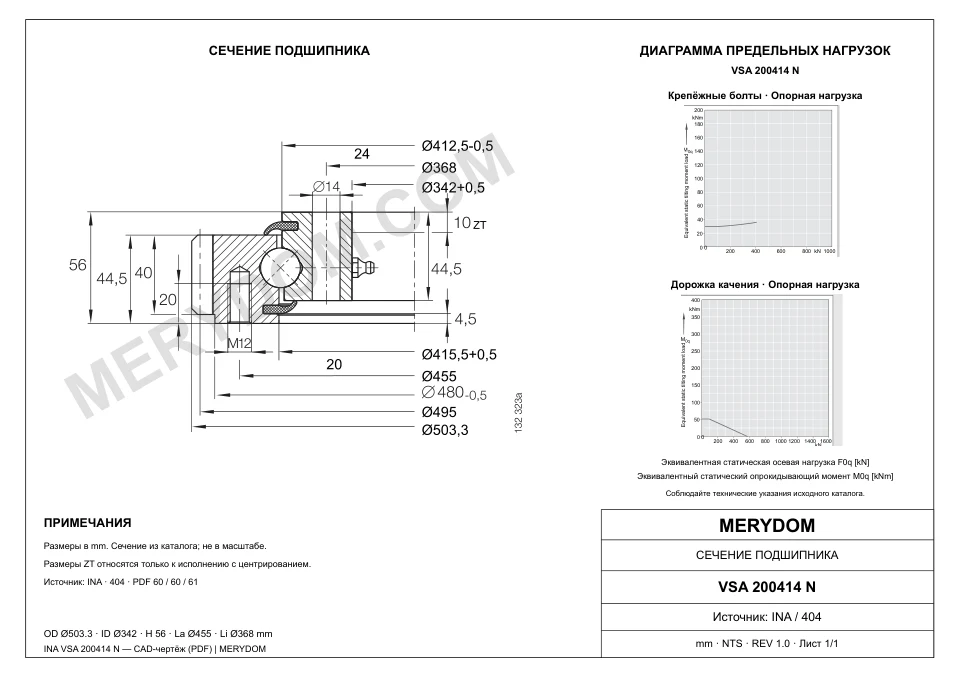

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (Масса)
- 31 kg
- Общий наружный диаметр (Da)
- 503,3 mm
- Общий внутренний диаметр (di)
- 342+0,5 mm
- Внутренний центрирующий диаметр (diZT)
- 344 mm
- Каталожный диаметр Di (Di)
- 415,5+0,5 mm
- Каталожный центрирующий диаметр DiZT (DiZT)
- 417 mm
- Каталожный диаметр da (da)
- 412,5–0,5 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 455 mm
- Количество монтажных отверстий наружного кольца (na)
- 20
- Окружность крепежных отверстий внутреннего кольца (Li)
- 368 mm
- Количество монтажных отверстий внутреннего кольца (ni)
- 24
Зубчатый венец
- Делительный диаметр зубчатого венца (d0)
- 495 mm
- Модуль зубчатого венца (m)
- 5 mm
- Количество зубьев (z)
- 99
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ INA VSA 200414 N
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | VSA 200414 N |
| Сертифицировано для замены | INA VSA 200414 N |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | INA |
| Серия | Vsa 20 Серия |
| Исходная модель | VSA 200414 N |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Масса (Масса) | 31 kg |
| Общий наружный диаметр (Da) | 503,3 mm |
| Общий внутренний диаметр (di) | 342+0,5 mm |
| Внутренний центрирующий диаметр (diZT) | 344 mm |
| Каталожный диаметр Di (Di) | 415,5+0,5 mm |
| Каталожный центрирующий диаметр DiZT (DiZT) | 417 mm |
| Каталожный диаметр da (da) | 412,5–0,5 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 455 mm |
| Количество монтажных отверстий наружного кольца (na) | 20 |
| Окружность крепежных отверстий внутреннего кольца (Li) | 368 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 24 |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d0) | 495 mm |
| Модуль зубчатого венца (m) | 5 mm |
| Количество зубьев (z) | 99 |
| Допустимые нагрузки | |
| Максимально допустимая радиальная нагрузка (Fr perm) | 82,6 kN |
| Нормальное усилие на зуб (Fznorm) | 15,9 kN |
| Максимальное усилие на зуб (Fzmax) | 23,6 kN |
| Базовая динамическая осевая грузоподъемность (Ca) | 169 kN |
| Базовая статическая осевая грузоподъемность (C0a) | 560 kN |
| Базовая динамическая радиальная грузоподъемность (Cr) | 111 kN |
| Базовая статическая радиальная грузоподъемность (C0r) | 248 kN |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.
НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ

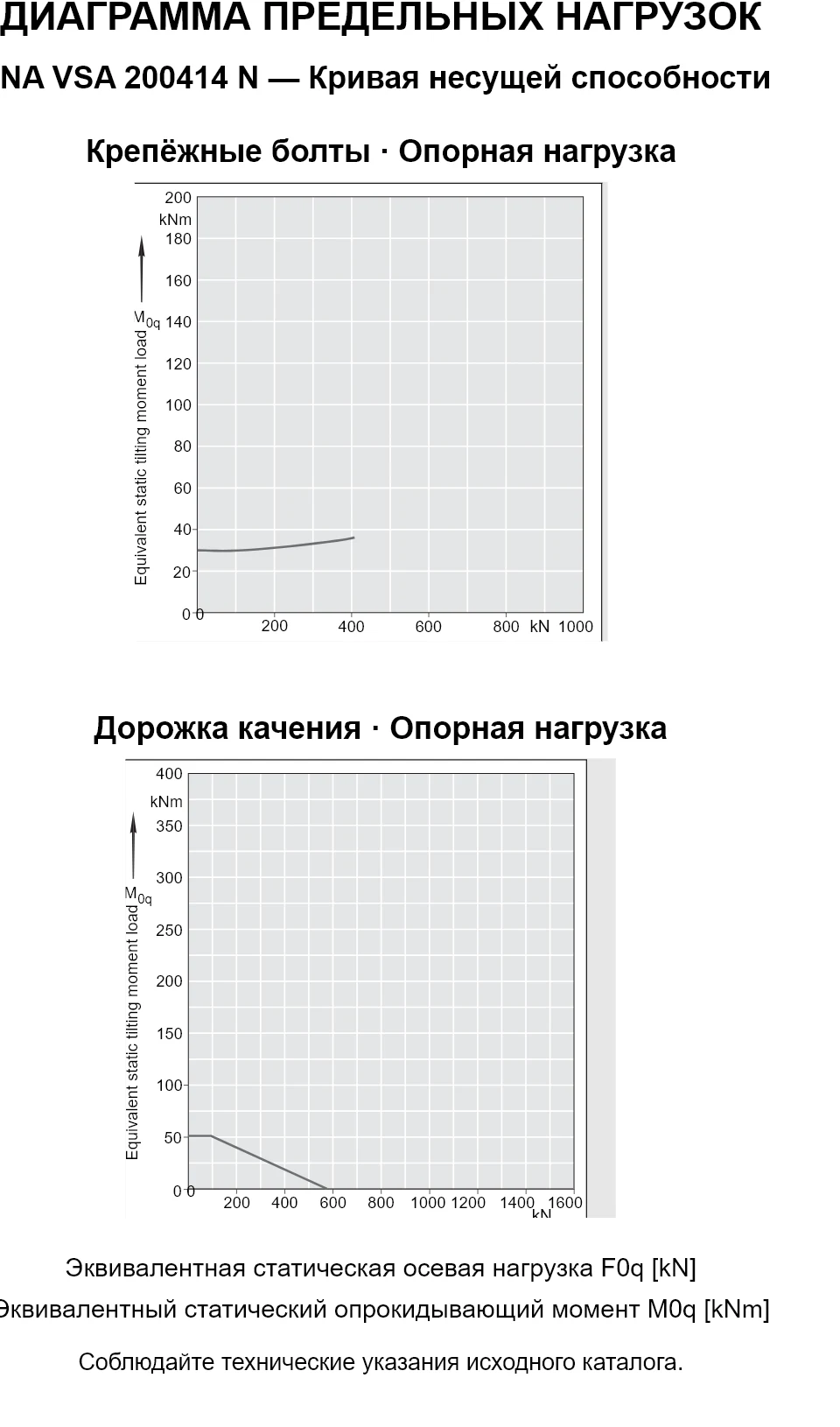

Диаграмма нагрузочной способности серии Vsa 20
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для INA VSA 200414 N
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
