Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

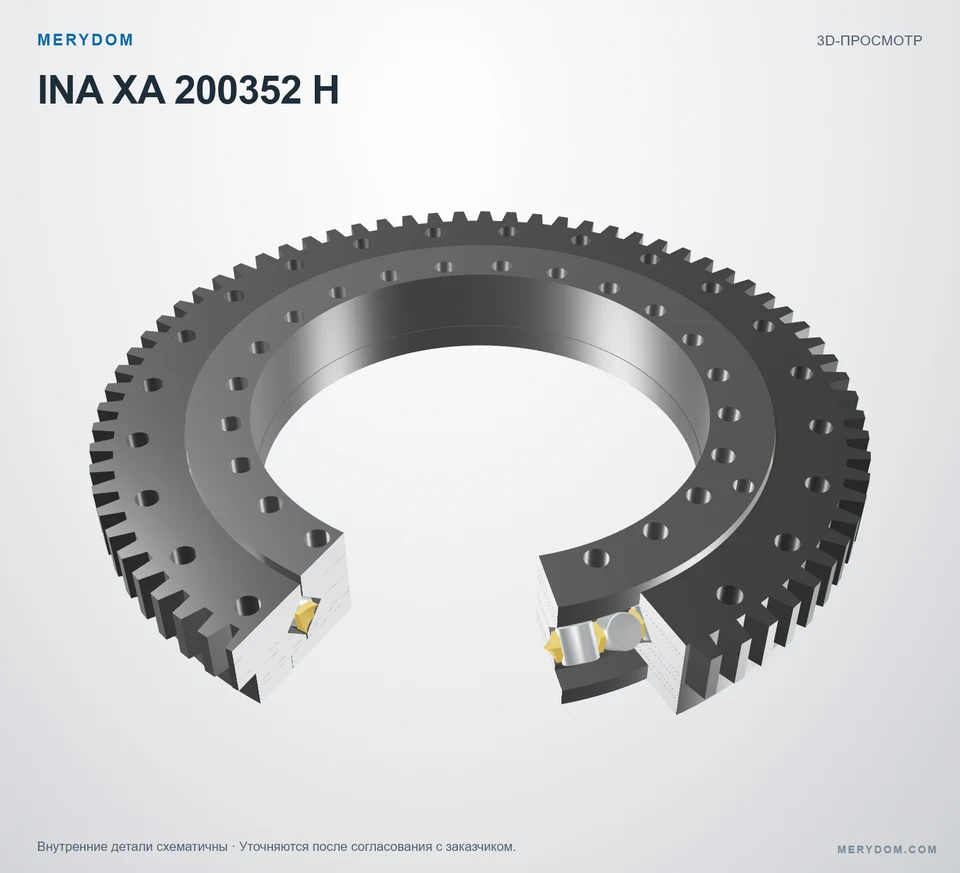

Аналог ОПУ для INA XA 200352 H
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA XA 200352 H. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: INA XA 200352 H. Серия: Xa. Конструкция подшипника: Перекрестные ролики. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
XA 200352 H
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA XA 200352 H.
- Overall OD (Do)
- 462 mm
- Overall ID (di)
- 274 mm
- Общая высота
- 59 mm
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 24 / 24 наружное / внутреннее
- Тип подшипника
- Перекрестные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

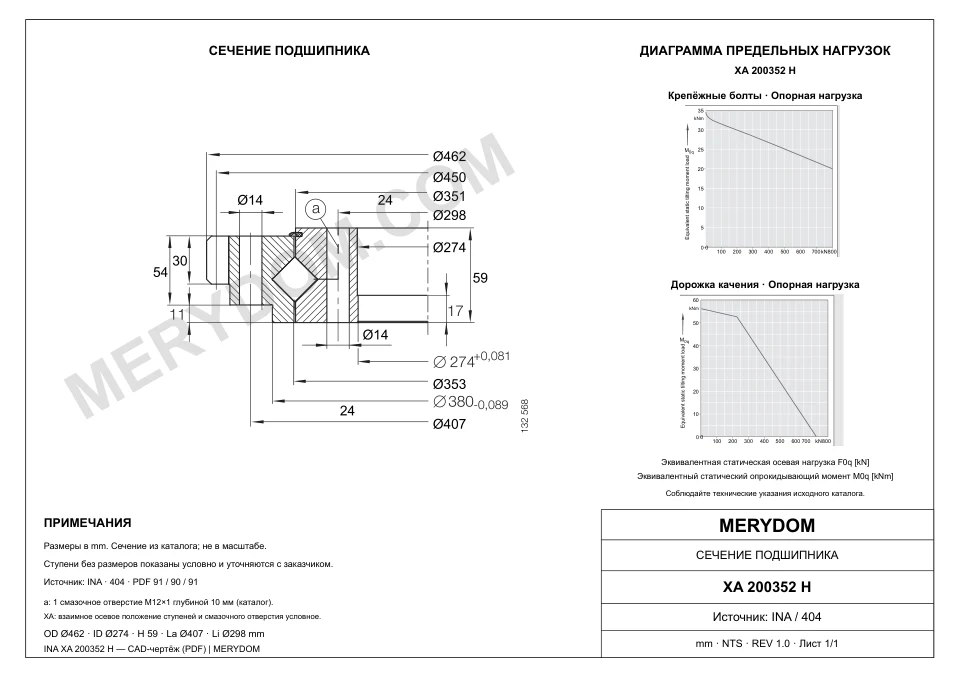

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (Масса)
- 34,5 kg
- Общий наружный диаметр (Da)
- 462 mm
- Общий внутренний диаметр (di)
- 274 mm
- Каталожный диаметр Di (Di)
- 353 mm
- Каталожный диаметр da (da)
- 351 mm
- Общая высота (H)
- 59 mm
- Внутренняя высота (h)
- 54 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 407 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 298 mm
- Количество монтажных отверстий наружного кольца (na)
- 24
- Количество монтажных отверстий внутреннего кольца (ni)
- 24
- Общий диаметр монтажных отверстий (dB)
- 14 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (d0)
- 450 mm
- Модуль зубчатого венца (m)
- 6 mm
- Количество зубьев (z)
- 75
- Ширина зубчатого венца (b)
- 30 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ INA XA 200352 H
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | XA 200352 H |
| Сертифицировано для замены | INA XA 200352 H |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | INA |
| Серия | Xa Серия |
| Исходная модель | XA 200352 H |
| Система измерения | Метрическая |
| Конструкция подшипника | Перекрестные ролики |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Масса (Масса) | 34,5 kg |
| Общий наружный диаметр (Da) | 462 mm |
| Общий внутренний диаметр (di) | 274 mm |
| Каталожный диаметр Di (Di) | 353 mm |
| Каталожный диаметр da (da) | 351 mm |
| Общая высота (H) | 59 mm |
| Внутренняя высота (h) | 54 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 407 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 298 mm |
| Количество монтажных отверстий наружного кольца (na) | 24 |
| Количество монтажных отверстий внутреннего кольца (ni) | 24 |
| Общий диаметр монтажных отверстий (dB) | 14 mm |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d0) | 450 mm |
| Модуль зубчатого венца (m) | 6 mm |
| Количество зубьев (z) | 75 |
| Ширина зубчатого венца (b) | 30 mm |
| Допустимые нагрузки | |
| Максимально допустимая радиальная нагрузка (Fr perm) | 99,1 kN |
| Нормальное усилие на зуб (Fznorm) | 20,9 kN |
| Максимальное усилие на зуб (Fzmax) | 34,5 kN |
| Базовая динамическая осевая грузоподъемность (Ca) | 335 kN |
| Базовая статическая осевая грузоподъемность (C0a) | 720 kN |
| Базовая динамическая радиальная грузоподъемность (Cr) | 214 kN |
| Базовая статическая радиальная грузоподъемность (C0r) | 355 kN |
| Преднатяг (Преднатяг) | 0 incl. 0,02 mm |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

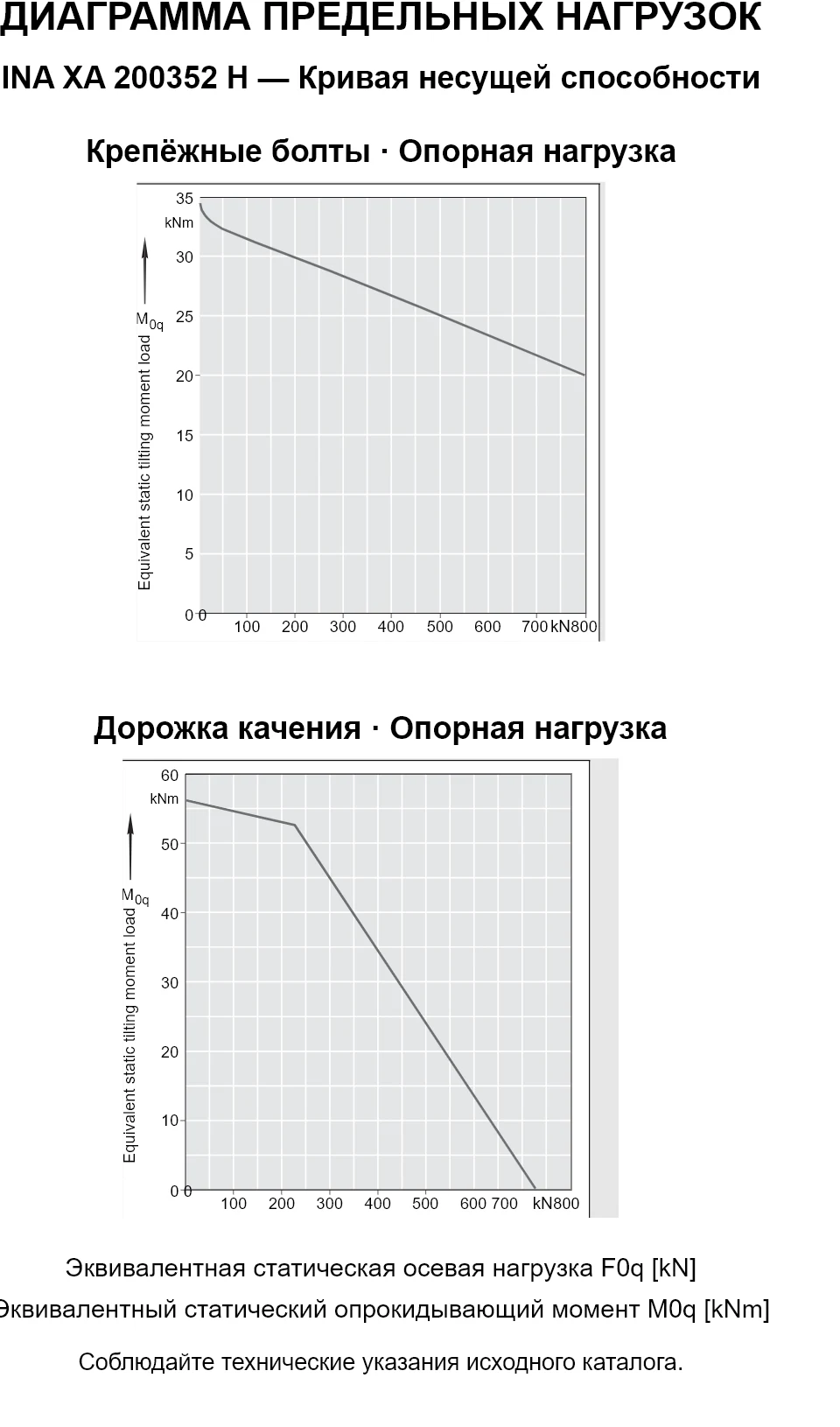

НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии Xa
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для INA XA 200352 H
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
