Аналог ОПУ для Kaydon 16334001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16334001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16334001. Серия: Xr. Конструкция подшипника: Перекрестные ролики. Исполнение зубчатого венца: Внутреннее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода

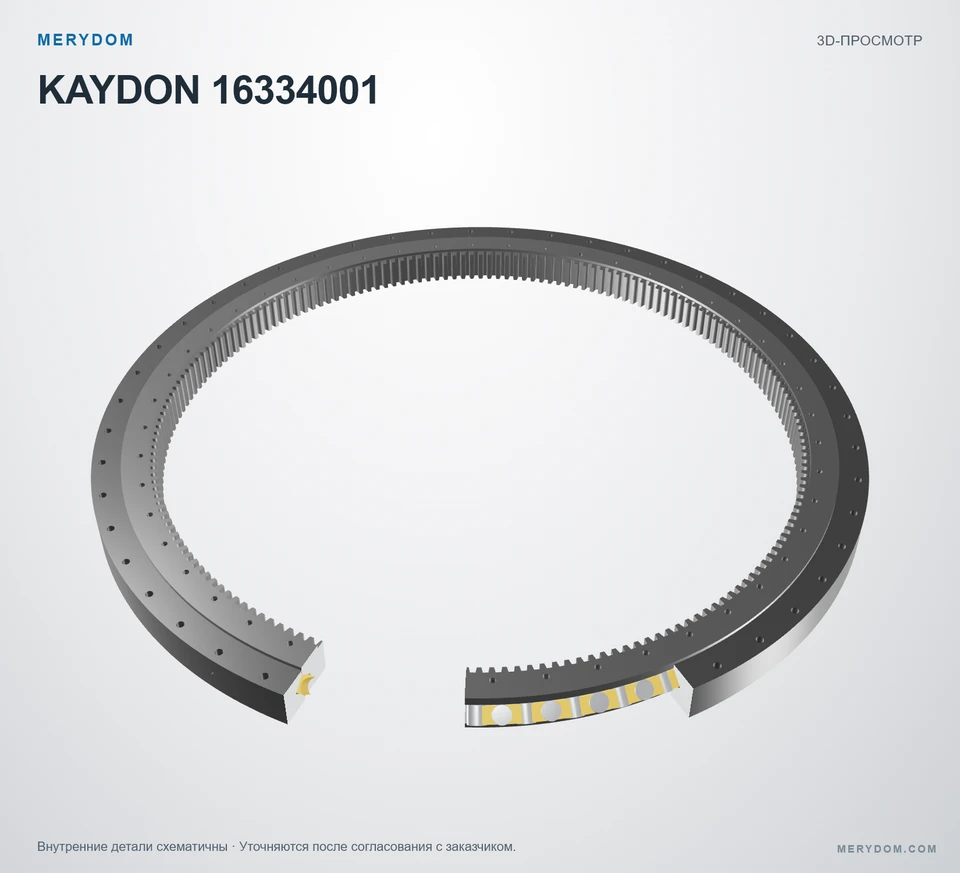

16334001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16334001.
- Overall OD (Do)
- 114.000 in
- Overall ID (di)
- 95.000 in
- Общая высота
- 6.000 in
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 48 / 48 наружное / внутреннее
- Тип подшипника
- Перекрестные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

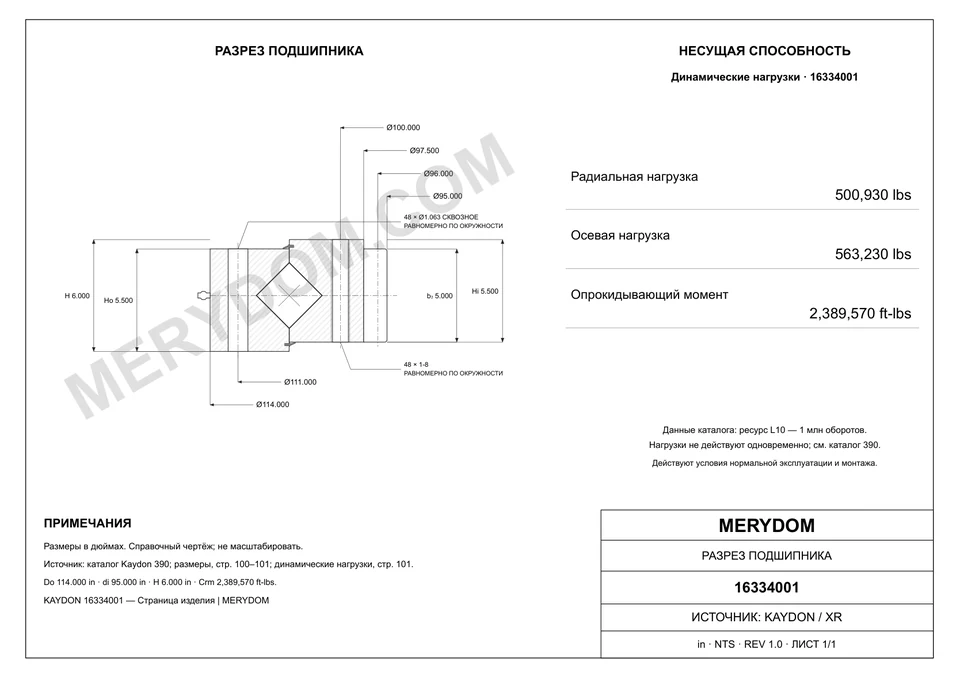

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 114.000 inпримерно 2 896 mm
- Общий внутренний диаметр (di)
- 95.000 inпримерно 2 413 mm
- Внутренний диаметр корпуса внутреннего кольца (dr)
- 97.500 inпримерно 2 477 mm
- Общая высота (H)
- 6.000 inпримерно 152 mm
- Масса в сборе (G)
- 4250 lbпримерно 1 927,768 kg
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 111.000 inпримерно 2 819 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 100.000 inпримерно 2 540 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 96.000 inпримерно 2 438 mm
- Диаметральный питч (Pd)
- 2
- Количество зубьев (z2)
- 192
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16334001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16334001 |
| Сертифицировано для замены | Kaydon 16334001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Xr Серия |
| Исходная модель | 16334001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Перекрестные ролики |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 114.000 inпримерно 2 896 mm |
| Общий внутренний диаметр (di) | 95.000 inпримерно 2 413 mm |
| Общая высота (H) | 6.000 inпримерно 152 mm |
| Внутренний диаметр корпуса внутреннего кольца (dr) | 97.500 inпримерно 2 477 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 111.000 inпримерно 2 819 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 100.000 inпримерно 2 540 mm |
| Делительный диаметр зубчатого венца (D2) | 96.000 inпримерно 2 438 mm |
| Масса в сборе (G) | 4250 lbпримерно 1 927,768 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 54550 lbfпримерно 242,65 kN |
| Динамическая радиальная грузоподъемность · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 500930.0000000000 lbfпримерно 2 228,25 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 563230.0000000000 lbfпримерно 2 505,37 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 2389570.0000000000 ft·lbfпримерно 3 239,82 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 48 отверстий · 1.063 |
| Отверстия под болты внутреннего кольца (ni) | 48 отверстий · 1-8 |
| Зубчатый венец | |
| Система шага | DP |
| Исходный диаметральный питч (Pd) | 2 DP |
| Эквивалентный модуль (derived reference only) (m) | 12.7 mm |
| Число зубьев (z2) | 192 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Kaydon 16334001
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
