Аналог ОПУ для Kaydon RK6-22E1Z
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon RK6-22E1Z. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon RK6-22E1Z. Серия: Rk. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
RK6-22E1Z
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon RK6-22E1Z.
- Overall OD (Do)
- 25.150 in
- Overall ID (di)
- 17.090 in
- Общая высота
- 2.205 in
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 12 / 15 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

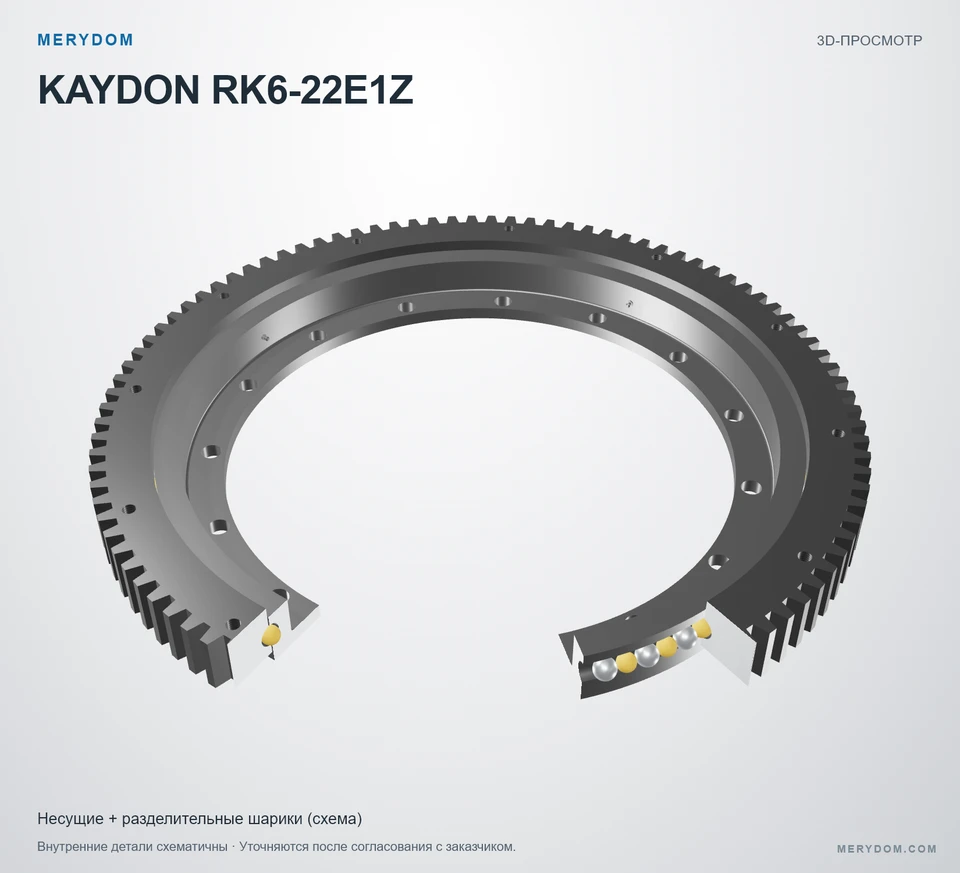

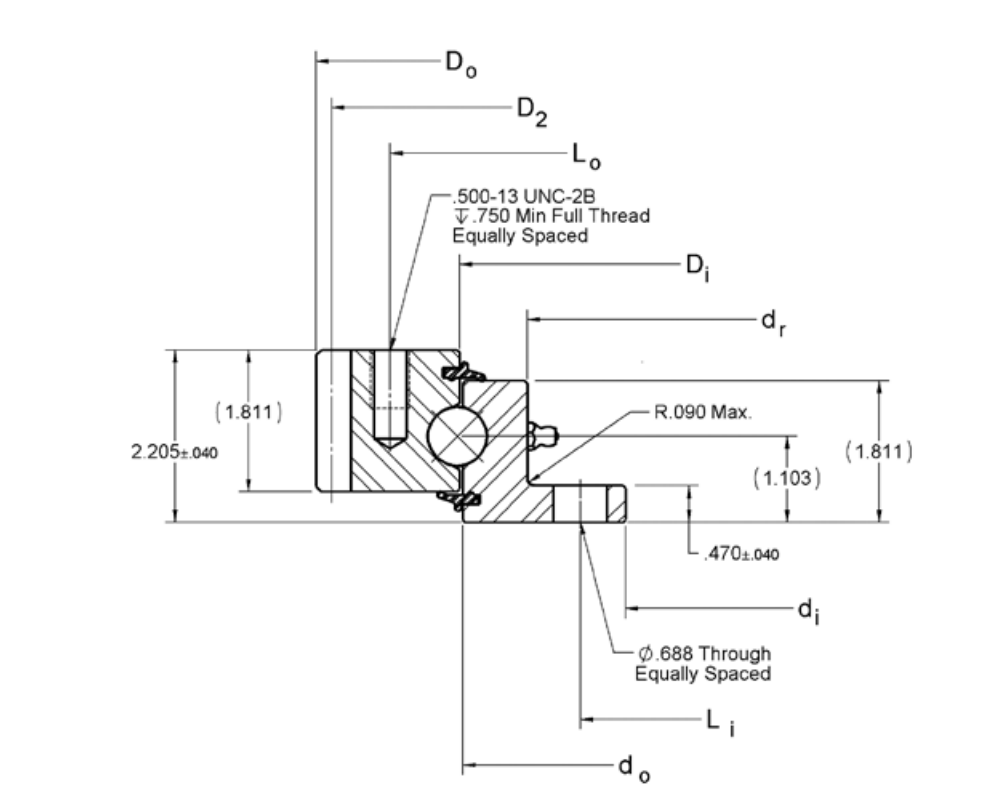

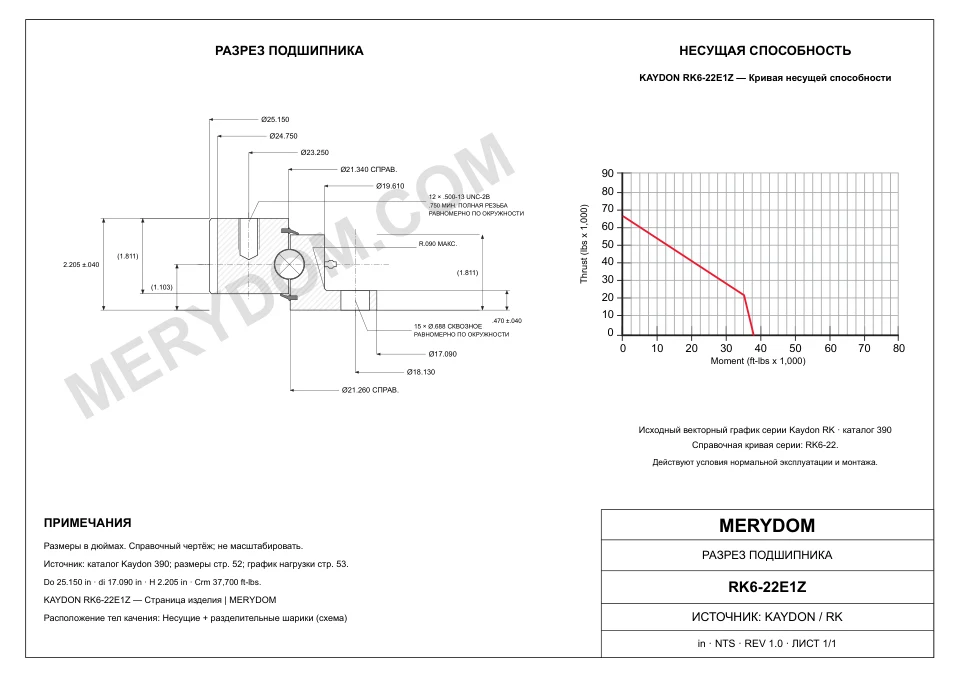

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 25.150 inпримерно 638,8 mm
- Общий внутренний диаметр (di)
- 17.090 inпримерно 434,1 mm
- Внутренний диаметр наружного кольца (Di)
- 21.340 inпримерно 542 mm
- Наружный диаметр внутреннего кольца (do)
- 21.260 inпримерно 540 mm
- Внутренний диаметр корпуса внутреннего кольца (dr)
- 19.610 inпримерно 498,1 mm
- Общая высота (H)
- 2.205 inпримерно 56,01 mm
- Масса в сборе (G)
- 96 lbпримерно 43,545 kg
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 23.250 inпримерно 590,6 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 18.130 inпримерно 460,5 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 24.750 inпримерно 628,7 mm
- Диаметральный питч (Pd)
- 4
- Количество зубьев (z2)
- 99
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon RK6-22E1Z
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | RK6-22E1Z |
| Сертифицировано для замены | Kaydon RK6-22E1Z |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Rk Серия |
| Исходная модель | RK6-22E1Z |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 25.150 inпримерно 638,8 mm |
| Общий внутренний диаметр (di) | 17.090 inпримерно 434,1 mm |
| Общая высота (H) | 2.205 inпримерно 56,01 mm |
| Внутренний диаметр наружного кольца (Di) | 21.340 inпримерно 542 mm |
| Наружный диаметр внутреннего кольца (do) | 21.260 inпримерно 540 mm |
| Внутренний диаметр корпуса внутреннего кольца (dr) | 19.610 inпримерно 498,1 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 23.250 inпримерно 590,6 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 18.130 inпримерно 460,5 mm |
| Делительный диаметр зубчатого венца (D2) | 24.750 inпримерно 628,7 mm |
| Масса в сборе (G) | 96 lbпримерно 43,545 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 5650 lbfпримерно 25,13 kN |
| Допустимый опрокидывающий момент (Crm) | 37700 ft·lbfпримерно 51,11 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 12 отверстий · 0.500-13 UNC-2B; 0.750 min full thread; equally spaced |
| Отверстия под болты внутреннего кольца (ni) | 15 отверстий · 0.688 through, equally spaced |
| Зубчатый венец | |
| Система шага | DP |
| Исходный диаметральный питч (Pd) | 4 DP |
| Эквивалентный модуль (derived reference only) (m) | 6.35 mm |
| Число зубьев (z2) | 99 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.
НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ

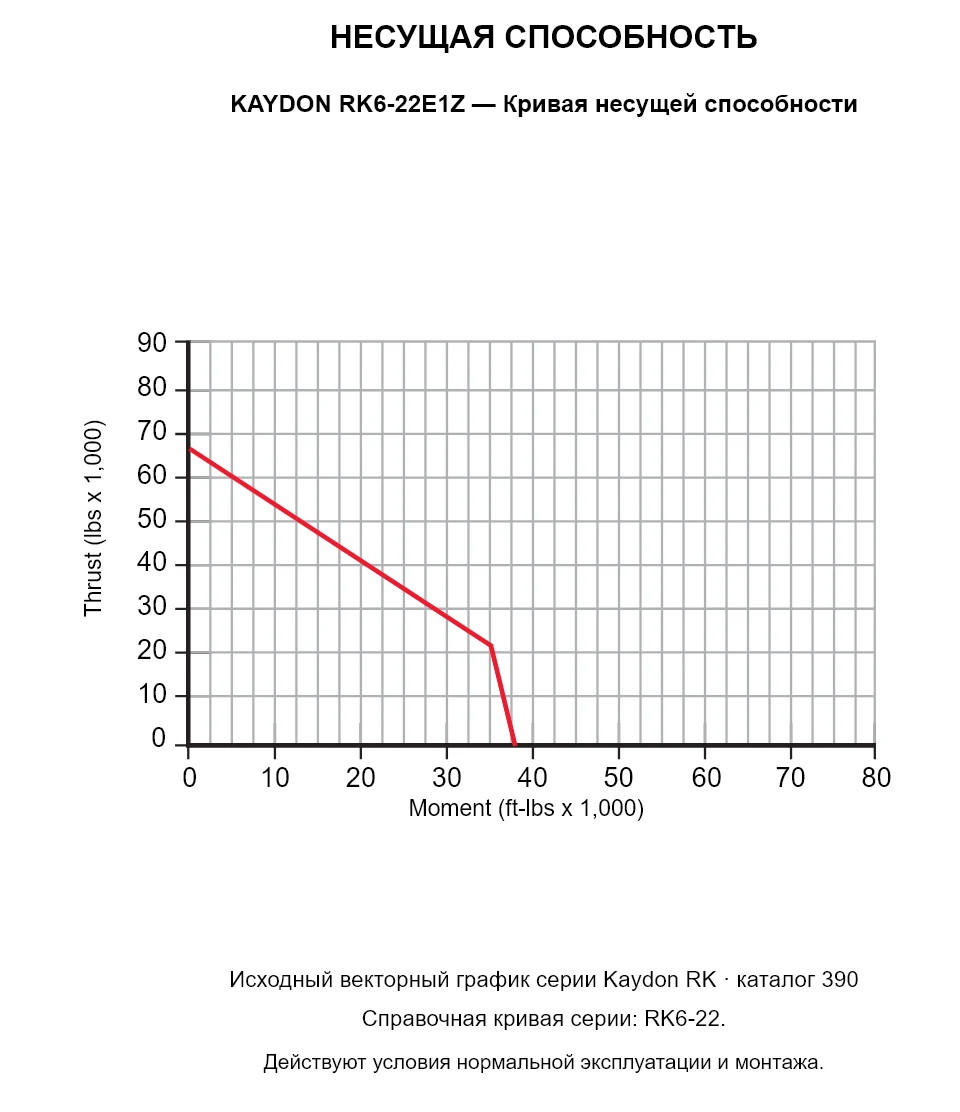

Диаграмма нагрузочной способности серии Rk
