Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
Аналог ОПУ для ROLLIX 48-0414-00
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с ROLLIX 48-0414-00. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: ROLLIX 48-0414-00. Серия: 48. Конструкция подшипника: Прецизионный роликовый подшипник. Исполнение зубчатого венца: Без зубчатого венца.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
48-0414-00
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с ROLLIX 48-0414-00.
- Overall OD (Do)
- 486 mm
- Overall ID (di)
- 342 mm
- Общая высота
- 56 mm
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 24 / 24 наружное / внутреннее
- Тип подшипника
- Прецизионный роликовый подшипник
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

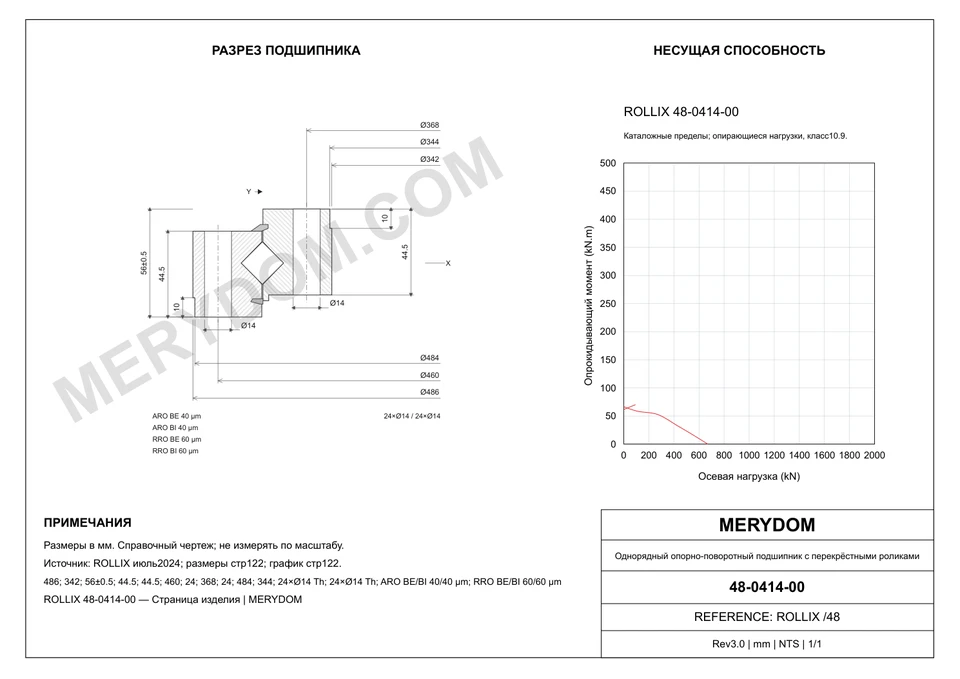

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (ØDe)
- 486 mm
- Общий внутренний диаметр (ØDi)
- 342 mm
- Общая высота (HT)
- 56 mm
- Высота наружного кольца (He)
- 44 mm
- Высота внутреннего кольца (Hi)
- 44 mm
- Масса в сборе (Масса)
- 28 kg
Монтаж
- Диаметр центрирующего бурта наружного кольца (ØCe)
- 484 mm
- Диаметр центрирующего бурта внутреннего кольца (ØCi)
- 344 mm
- Высота центрирующего бурта наружного кольца (Hce)
- 10 mm
- Высота центрирующего бурта внутреннего кольца (Hci)
- 10 mm
- Окружность крепежных отверстий наружного кольца (Fe)
- 460 mm
- Количество монтажных отверстий наружного кольца (Ne*)
- 24
- Окружность крепежных отверстий внутреннего кольца (Fi)
- 368 mm
- Количество монтажных отверстий внутреннего кольца (Ni*)
- 24
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ ROLLIX 48-0414-00
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 48-0414-00 |
| Сертифицировано для замены | ROLLIX 48-0414-00 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | ROLLIX |
| Серия | 48 Серия |
| Исходная модель | 48-0414-00 |
| Система измерения | Метрическая |
| Конструкция подшипника | Прецизионный роликовый подшипник |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Общий наружный диаметр (ØDe) | 486 mm |
| Общий внутренний диаметр (ØDi) | 342 mm |
| Общая высота (HT) | 56 mm |
| Высота наружного кольца (He) | 44 mm |
| Высота внутреннего кольца (Hi) | 44 mm |
| Масса в сборе (Масса) | 28 kg |
| Монтаж | |
| Диаметр центрирующего бурта наружного кольца (ØCe) | 484 mm |
| Диаметр центрирующего бурта внутреннего кольца (ØCi) | 344 mm |
| Высота центрирующего бурта наружного кольца (Hce) | 10 mm |
| Высота центрирующего бурта внутреннего кольца (Hci) | 10 mm |
| Окружность крепежных отверстий наружного кольца (Fe) | 460 mm |
| Количество монтажных отверстий наружного кольца (Ne*) | 24 |
| Окружность крепежных отверстий внутреннего кольца (Fi) | 368 mm |
| Количество монтажных отверстий внутреннего кольца (Ni*) | 24 |
| Допустимые нагрузки | |
| Осевое биение наружного кольца (BE (ARO)) | 40 um |
| Осевое биение внутреннего кольца (BI (ARO)) | 40 um |
| Радиальное биение наружного кольца (BE (RRO)) | 60 um |
| Радиальное биение внутреннего кольца (BI (RRO)) | 60 um |
| Максимальный пусковой момент без нагрузки (Максимальный пусковой момент) | 45 Nm |
| Максимально допустимая скорость вращения (Максимально допустимая скорость) | 85 rpm |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.
НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ

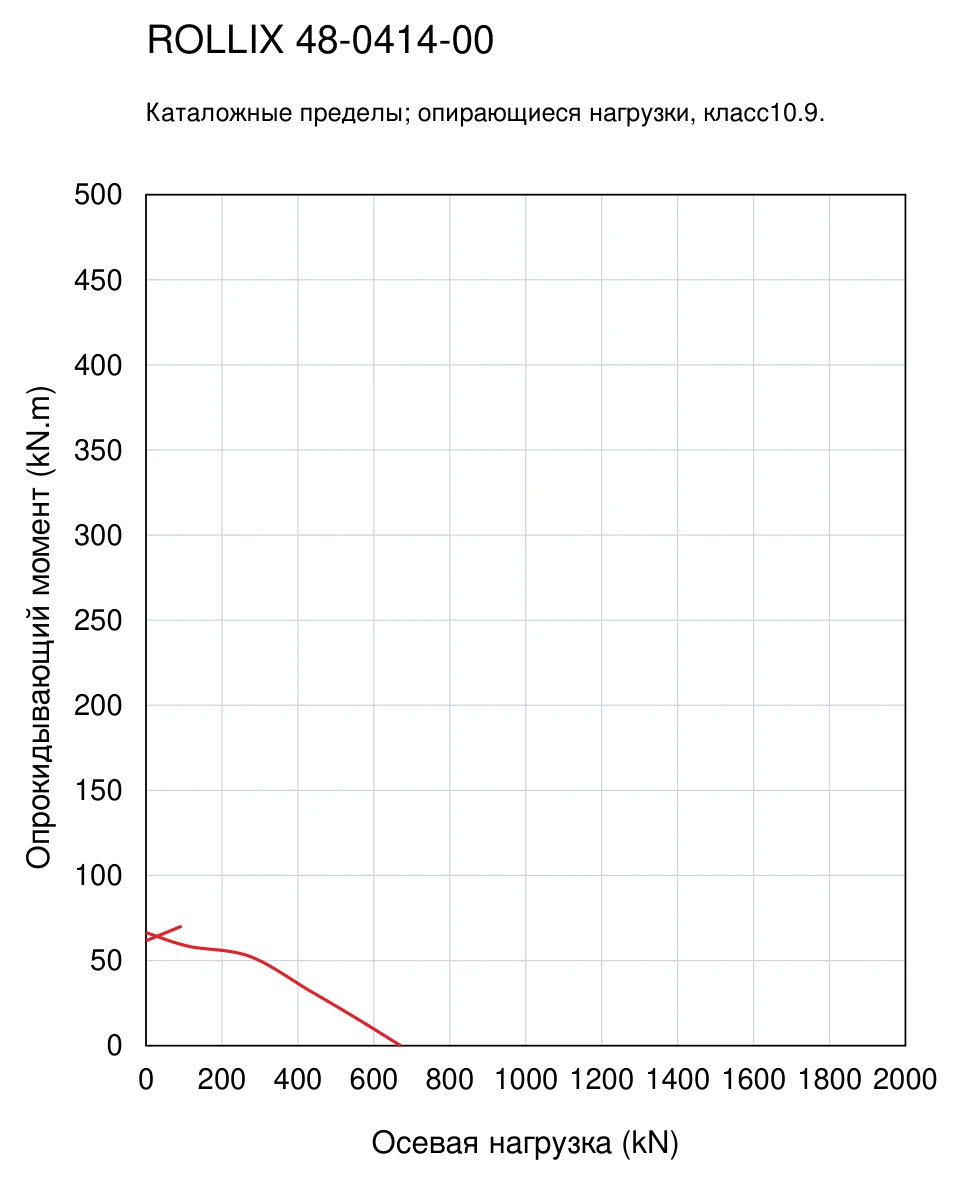

Диаграмма нагрузочной способности серии 48
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для ROLLIX 48-0414-00
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
ПОДДЕРЖКА ПО АНАЛОГАМ MERYDOM
Запросить цену и срок поставкиГотовы запросить цену, срок поставки и подтверждение применения?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 48-0414-00.
