Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

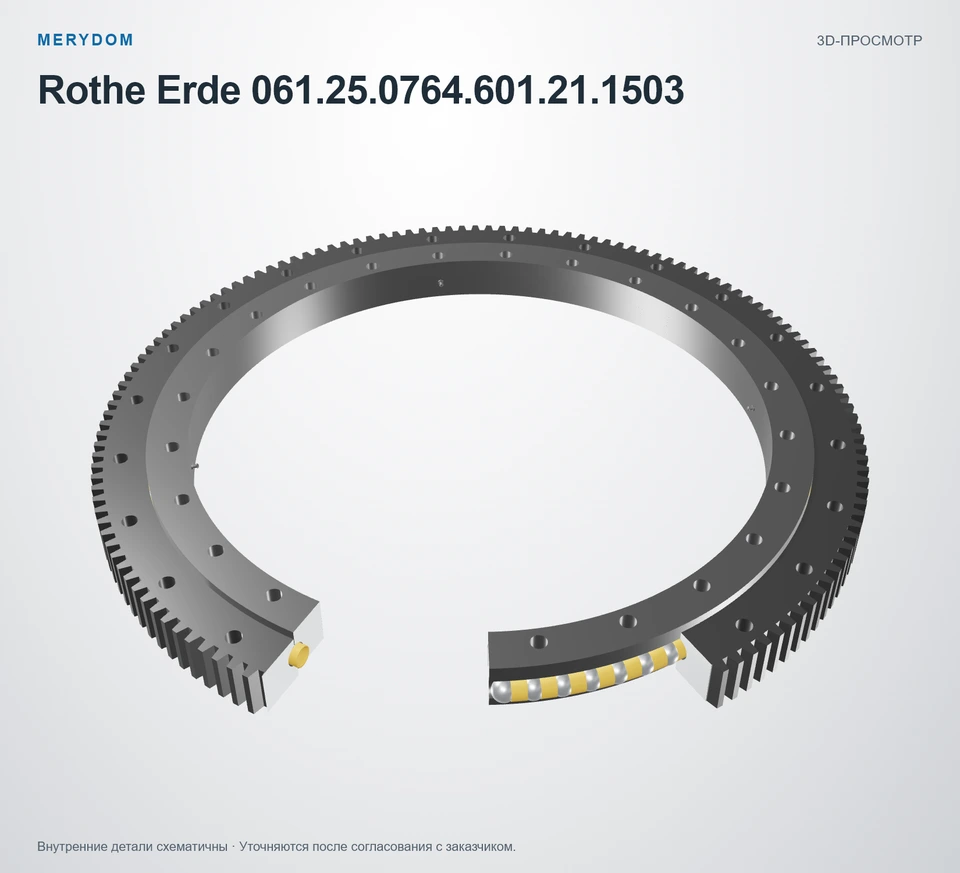

Аналог ОПУ для Rothe Erde 061.25.0764.601.21.1503
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Rothe Erde 061.25.0764.601.21.1503. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Rothe Erde 061.25.0764.601.21.1503. Серия: 06. Конструкция подшипника: Однорядный шариковый подшипник с четырехточечным контактом. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
061.25.0764.601.21.1503
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Rothe Erde 061.25.0764.601.21.1503.
- Overall OD (Do)
- 886,8 mm
- Overall ID (di)
- 671 mm
- Общая высота
- 63 mm
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 24 / 24 наружное / внутреннее
- Тип подшипника
- Однорядный шариковый подшипник с четырехточечным контактом
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

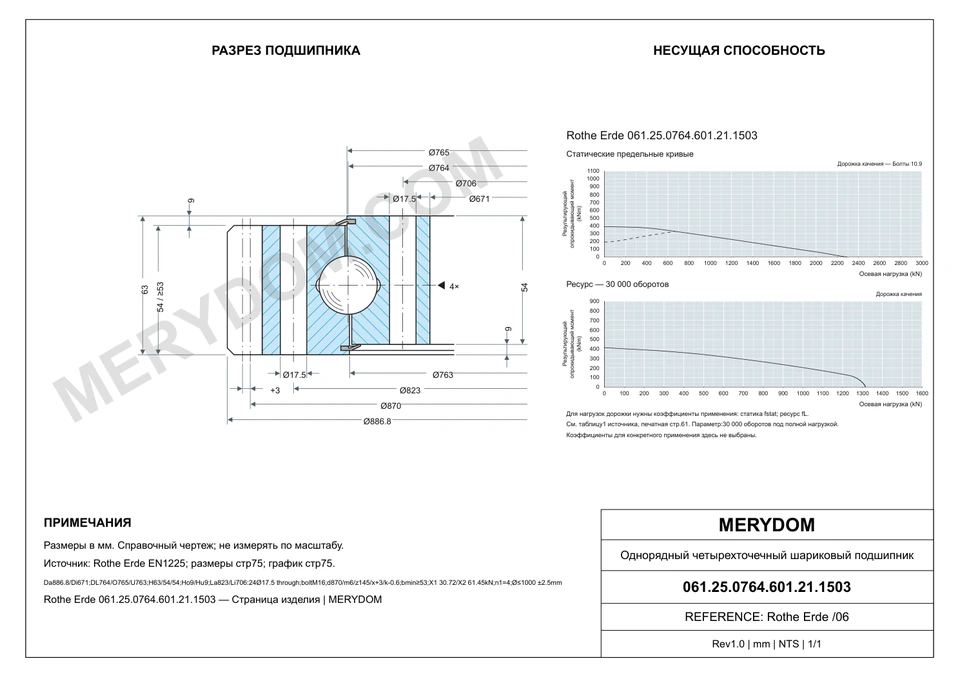

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Диаметр дорожки качения (DL)
- 764 mm
- Общий наружный диаметр (Da)
- 886,8 mm
- Общий внутренний диаметр (Di)
- 671 mm
- Общая высота (H)
- 63 mm
- Каталожный диаметр O (O)
- 765 mm
- Каталожный диаметр U (U)
- 763 mm
- Высота кольца H1 (H1)
- 54 mm
- Высота кольца H2 (H2)
- 54 mm
- Смещение нижнего кольца Hu (Hu)
- 9 mm
- Смещение верхнего кольца Ho (Ho)
- 9 mm
- Масса в сборе (Масса)
- 95 kg
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 823 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 706 mm
- Общее количество монтажных отверстий (n)
- 24
- Общий диаметр монтажных отверстий (B)
- 17,5 mm
- Номинальный размер метрического болта (M)
- 16 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (d)
- 870 mm
- Модуль зубчатого венца (m)
- 6 mm
- Количество зубьев (z)
- 145
- Произведение смещения профиля x·m (x*m)
- 3 mm
- Произведение коррекции высоты головки зуба k·m (k*m)
- -0,6 mm
- Минимальная ширина зубчатого венца (bmin)
- 53 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Rothe Erde 061.25.0764.601.21.1503
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 061.25.0764.601.21.1503 |
| Сертифицировано для замены | Rothe Erde 061.25.0764.601.21.1503 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Rothe Erde |
| Серия | 06 Серия |
| Исходная модель | 061.25.0764.601.21.1503 |
| Система измерения | Метрическая |
| Конструкция подшипника | Однорядный шариковый подшипник с четырехточечным контактом |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Диаметр дорожки качения (DL) | 764 mm |
| Общий наружный диаметр (Da) | 886,8 mm |
| Общий внутренний диаметр (Di) | 671 mm |
| Общая высота (H) | 63 mm |
| Каталожный диаметр O (O) | 765 mm |
| Каталожный диаметр U (U) | 763 mm |
| Высота кольца H1 (H1) | 54 mm |
| Высота кольца H2 (H2) | 54 mm |
| Смещение нижнего кольца Hu (Hu) | 9 mm |
| Смещение верхнего кольца Ho (Ho) | 9 mm |
| Масса в сборе (Масса) | 95 kg |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 823 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 706 mm |
| Общее количество монтажных отверстий (n) | 24 |
| Общий диаметр монтажных отверстий (B) | 17,5 mm |
| Номинальный размер метрического болта (M) | 16 mm |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d) | 870 mm |
| Модуль зубчатого венца (m) | 6 mm |
| Количество зубьев (z) | 145 |
| Произведение смещения профиля x·m (x*m) | 3 mm |
| Произведение коррекции высоты головки зуба k·m (k*m) | -0,6 mm |
| Минимальная ширина зубчатого венца (bmin) | 53 mm |
| Допустимые нагрузки | |
| Допустимая окружная сила, нормальная (X1) | 30,72 kN |
| Допустимая окружная сила, максимальная (X2) | 61,45 kN |
| Прочие данные | |
| Количество пресс-масленок (n1) | 4 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

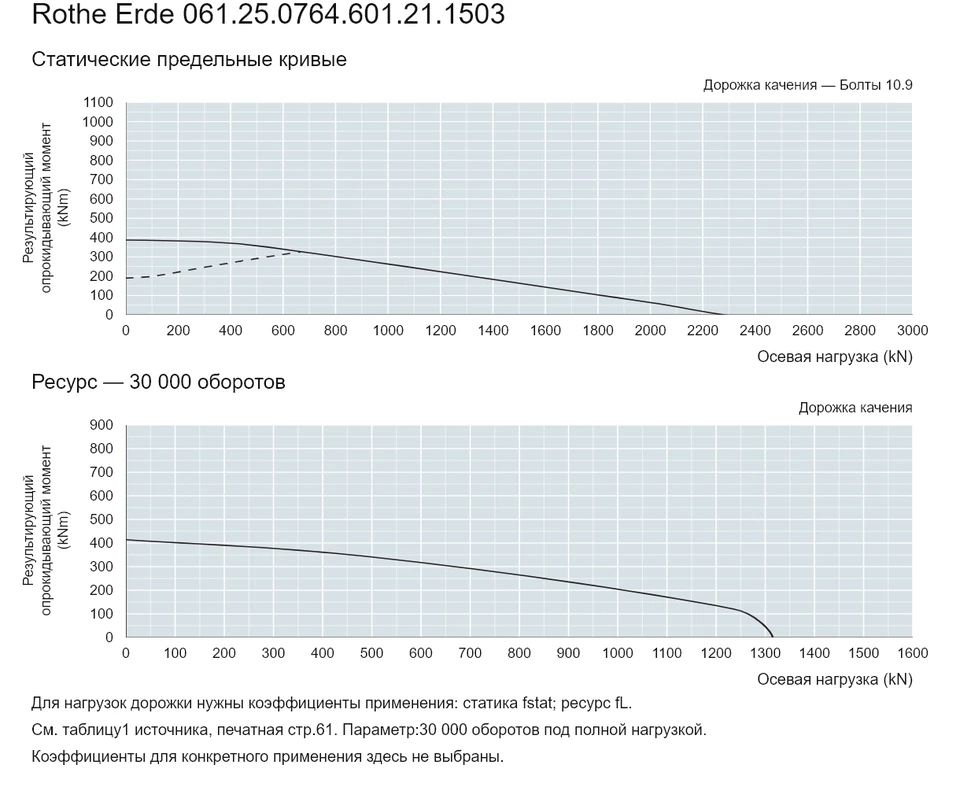

НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии 06
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Rothe Erde 061.25.0764.601.21.1503
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
