Аналог ОПУ для Rothe Erde 091.25.1502.991.21.1503
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Rothe Erde 091.25.1502.991.21.1503. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Rothe Erde 091.25.1502.991.21.1503. Серия: 09. Конструкция подшипника: Двухрядный шариковый подшипник с четырехточечным контактом. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода

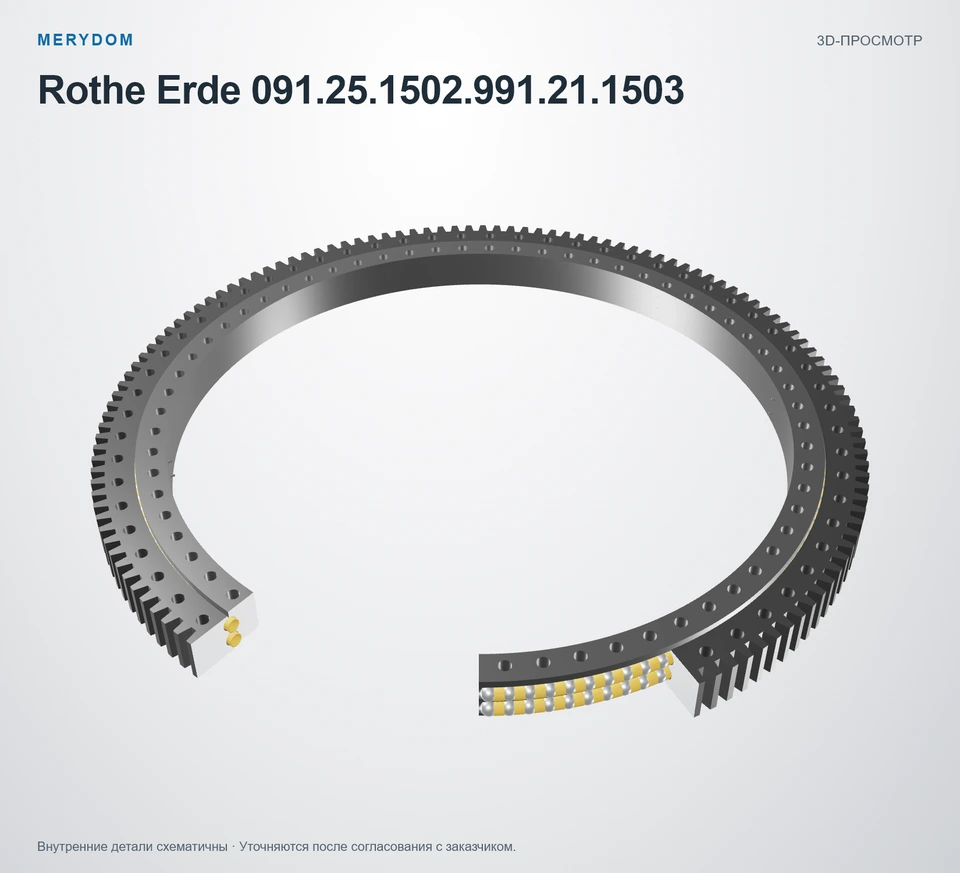

091.25.1502.991.21.1503
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Rothe Erde 091.25.1502.991.21.1503.
- Overall OD (Do)
- 1689,6 mm
- Overall ID (di)
- 1371 mm
- Общая высота
- 104 mm
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 64 / 64 наружное / внутреннее
- Тип подшипника
- Двухрядный шариковый подшипник с четырехточечным контактом
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Диаметр дорожки качения (DL)
- 1 502 mm
- Общий наружный диаметр (Da)
- 1 689,6 mm
- Общий внутренний диаметр (Di)
- 1 371 mm
- Общая высота (H)
- 104 mm
- Каталожный диаметр O (O)
- 1 508 mm
- Каталожный диаметр U (U)
- 1 501 mm
- Высота кольца H1 (H1)
- 95 mm
- Высота кольца H2 (H2)
- 95 mm
- Смещение нижнего кольца Hu (Hu)
- 9 mm
- Смещение верхнего кольца Ho (Ho)
- 9 mm
- Масса в сборе (Масса)
- 461 kg
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 1 580 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 1 429 mm
- Общее количество монтажных отверстий (n)
- 64
- Общий диаметр монтажных отверстий (B)
- 26 mm
- Номинальный размер метрического болта (M)
- 24 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (d)
- 1 656 mm
- Модуль зубчатого венца (m)
- 12 mm
- Количество зубьев (z)
- 138
- Произведение смещения профиля x·m (x*m)
- 6 mm
- Произведение коррекции высоты головки зуба k·m (k*m)
- -1,2 mm
- Минимальная ширина зубчатого венца (bmin)
- 94 mm
- Диаметр шейки у основания зуба Zu (Zu)
- 1 632 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Rothe Erde 091.25.1502.991.21.1503
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 091.25.1502.991.21.1503 |
| Сертифицировано для замены | Rothe Erde 091.25.1502.991.21.1503 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Rothe Erde |
| Серия | 09 Серия |
| Исходная модель | 091.25.1502.991.21.1503 |
| Система измерения | Метрическая |
| Конструкция подшипника | Двухрядный шариковый подшипник с четырехточечным контактом |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Диаметр дорожки качения (DL) | 1 502 mm |
| Общий наружный диаметр (Da) | 1 689,6 mm |
| Общий внутренний диаметр (Di) | 1 371 mm |
| Общая высота (H) | 104 mm |
| Каталожный диаметр O (O) | 1 508 mm |
| Каталожный диаметр U (U) | 1 501 mm |
| Высота кольца H1 (H1) | 95 mm |
| Высота кольца H2 (H2) | 95 mm |
| Смещение нижнего кольца Hu (Hu) | 9 mm |
| Смещение верхнего кольца Ho (Ho) | 9 mm |
| Масса в сборе (Масса) | 461 kg |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 1 580 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 1 429 mm |
| Общее количество монтажных отверстий (n) | 64 |
| Общий диаметр монтажных отверстий (B) | 26 mm |
| Номинальный размер метрического болта (M) | 24 mm |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d) | 1 656 mm |
| Модуль зубчатого венца (m) | 12 mm |
| Количество зубьев (z) | 138 |
| Произведение смещения профиля x·m (x*m) | 6 mm |
| Произведение коррекции высоты головки зуба k·m (k*m) | -1,2 mm |
| Минимальная ширина зубчатого венца (bmin) | 94 mm |
| Диаметр шейки у основания зуба Zu (Zu) | 1 632 mm |
| Допустимые нагрузки | |
| Допустимая окружная сила, нормальная (X1) | 103,54 kN |
| Допустимая окружная сила, максимальная (X2) | 207,07 kN |
| Прочие данные | |
| Количество пресс-масленок (n1) | 4 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.
НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ

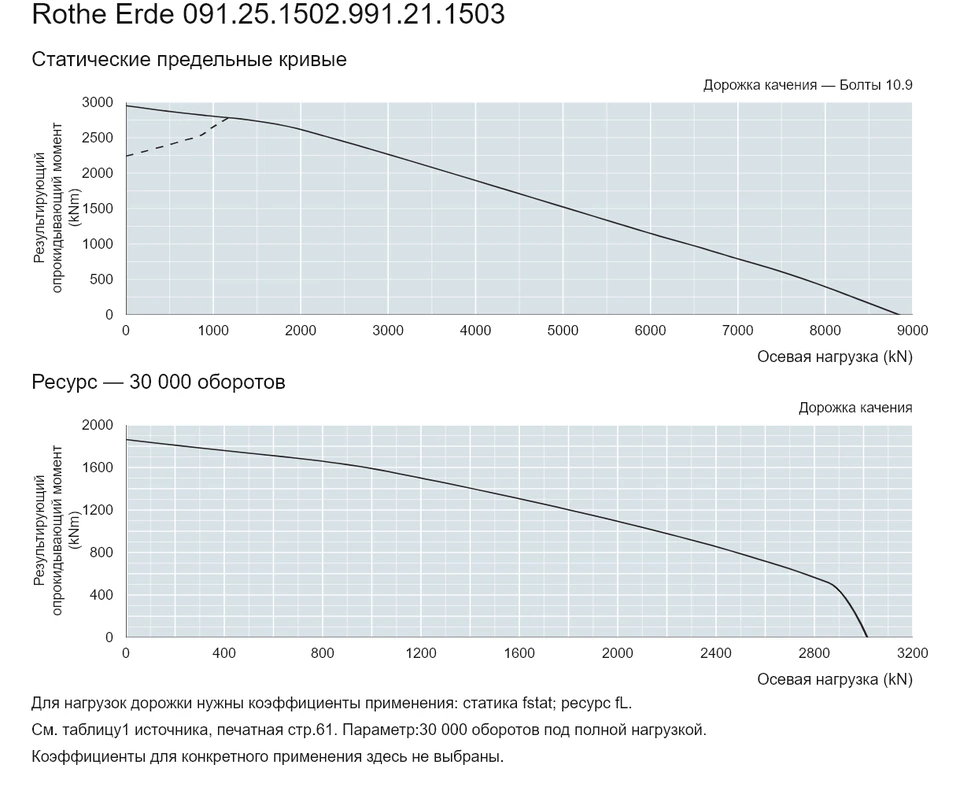

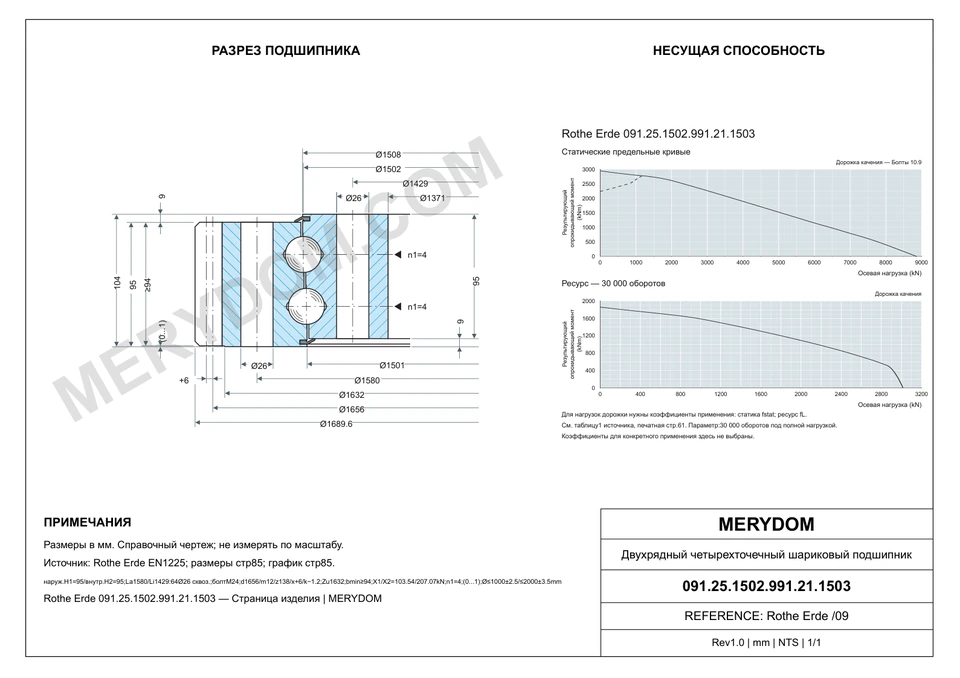

Диаграмма нагрузочной способности серии 09
