Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

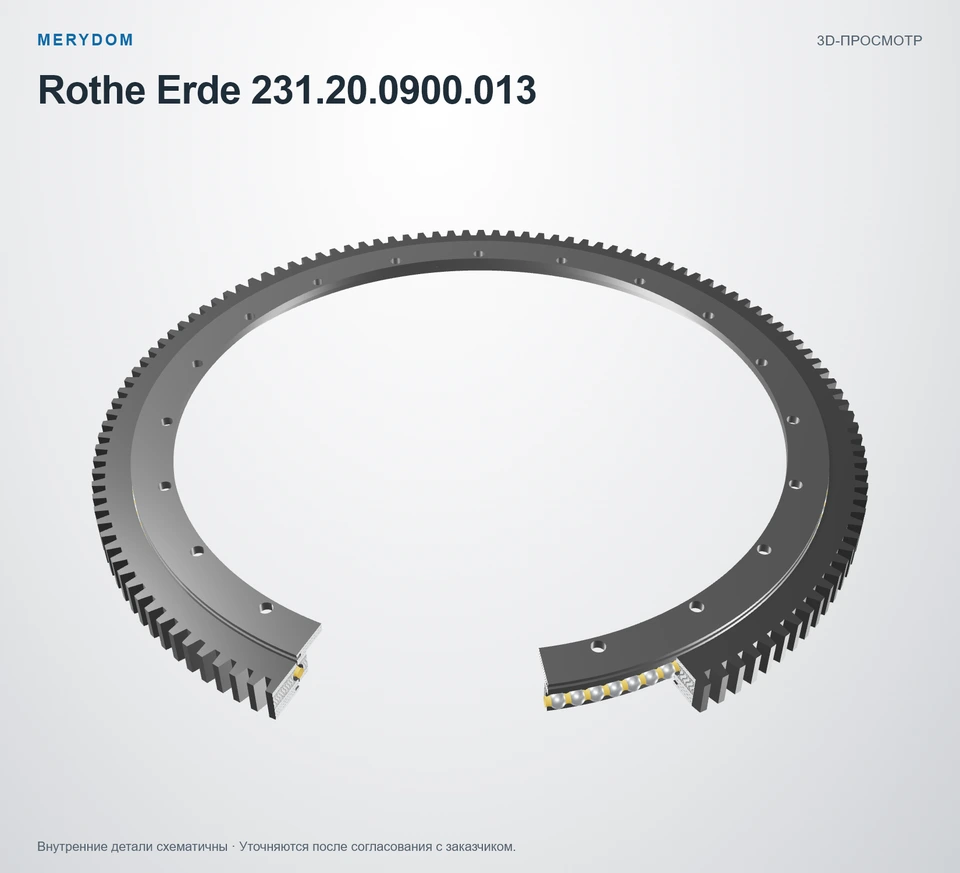

Аналог ОПУ для Rothe Erde 231.20.0900.013
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Rothe Erde 231.20.0900.013. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Rothe Erde 231.20.0900.013. Серия: 23. Конструкция подшипника: Профильный подшипник. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
231.20.0900.013
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Rothe Erde 231.20.0900.013.
- Overall OD (Do)
- 1046,4 mm
- Overall ID (di)
- 834 mm
- Общая высота
- 56 mm
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 20 / 20 наружное / внутреннее
- Тип подшипника
- Профильный подшипник
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

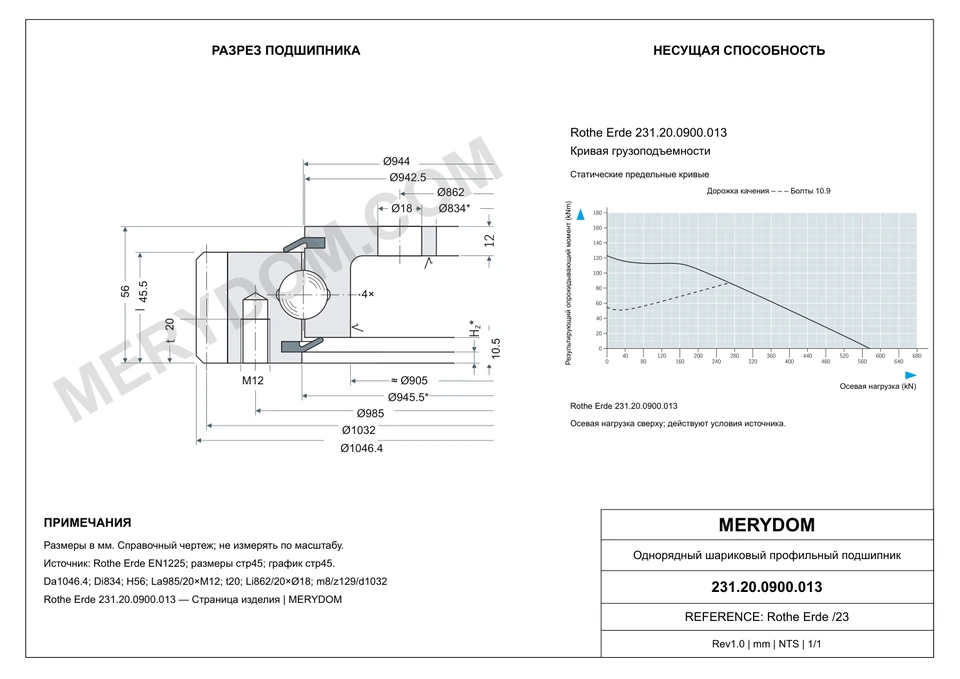

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Диаметр дорожки качения (DL)
- 944 mm
- Общий наружный диаметр (Da)
- 1 046,4 mm
- Общий внутренний диаметр (Di)
- 834 mm
- Общая высота (H)
- 56 mm
- Каталожный диаметр O (O)
- 942,5 mm
- Каталожный диаметр U (U)
- 945,5 mm
- Каталожный диаметр C (C)
- 905 mm
- Смещение нижнего кольца Hu (Hu)
- 10,5 mm
- Масса в сборе (Масса)
- 69,6 kg
- Осевой зазор подшипника (Y_axial)
- ≤ 0,5 mm
- Радиальный зазор подшипника (Y_radial)
- ≤ 0,5 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 985 mm
- Количество монтажных отверстий наружного кольца (na)
- 20
- Номинальный размер метрического болта (M)
- 12 mm
- Глубина резьбы (t)
- 20 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 862 mm
- Количество монтажных отверстий внутреннего кольца (ni)
- 20
- Диаметр монтажных отверстий внутреннего кольца (B_inner)
- 18 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (d)
- 1 032 mm
- Модуль зубчатого венца (m)
- 8 mm
- Количество зубьев (z)
- 129
- Произведение коррекции высоты головки зуба k·m (k*m)
- -0,8 mm
- Минимальная ширина зубчатого венца (bmin)
- 45,5 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Rothe Erde 231.20.0900.013
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 231.20.0900.013 |
| Сертифицировано для замены | Rothe Erde 231.20.0900.013 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Rothe Erde |
| Серия | 23 Серия |
| Исходная модель | 231.20.0900.013 |
| Система измерения | Метрическая |
| Конструкция подшипника | Профильный подшипник |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Диаметр дорожки качения (DL) | 944 mm |
| Общий наружный диаметр (Da) | 1 046,4 mm |
| Общий внутренний диаметр (Di) | 834 mm |
| Общая высота (H) | 56 mm |
| Каталожный диаметр O (O) | 942,5 mm |
| Каталожный диаметр U (U) | 945,5 mm |
| Каталожный диаметр C (C) | 905 mm |
| Смещение нижнего кольца Hu (Hu) | 10,5 mm |
| Масса в сборе (Масса) | 69,6 kg |
| Осевой зазор подшипника (Y_axial) | ≤ 0,5 mm |
| Радиальный зазор подшипника (Y_radial) | ≤ 0,5 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 985 mm |
| Количество монтажных отверстий наружного кольца (na) | 20 |
| Номинальный размер метрического болта (M) | 12 mm |
| Глубина резьбы (t) | 20 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 862 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 20 |
| Диаметр монтажных отверстий внутреннего кольца (B_inner) | 18 mm |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d) | 1 032 mm |
| Модуль зубчатого венца (m) | 8 mm |
| Количество зубьев (z) | 129 |
| Произведение коррекции высоты головки зуба k·m (k*m) | -0,8 mm |
| Минимальная ширина зубчатого венца (bmin) | 45,5 mm |
| Допустимые нагрузки | |
| Допустимая окружная сила, нормальная (X1) | 18,93 kN |
| Допустимая окружная сила, максимальная (X2) | 37,86 kN |
| Прочие данные | |
| Количество пресс-масленок (n1) | 4 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.
НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ

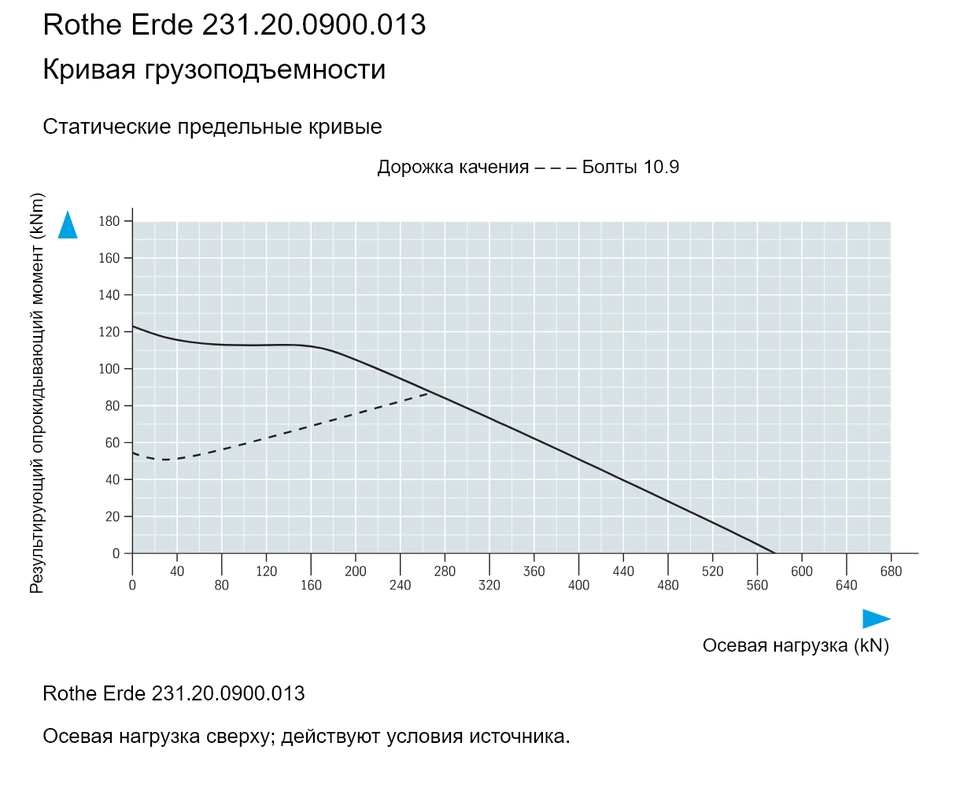

Диаграмма нагрузочной способности серии 23
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Rothe Erde 231.20.0900.013
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
