IMO 11-20 0741/1-02143 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: IMO 11-20 0741/1-02143. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: IMO 11-20 0741/1-02143. Seri: 120. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
11-20 0741/1-02143
MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: IMO 11-20 0741/1-02143.
- Overall OD (Do)
- 838.8 mm
- Overall ID (di)
- 672 mm
- Toplam yükseklik
- 56 mm
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 36 / 40 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı
- Onaylı ölçü uyumu
- Kontrollü malzemeler
- Fabrika belgeleri
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Da)
- 838,8 mm
- Toplam iç çap (di)
- 672 mm
- Toplam yükseklik (H)
- 56 mm
- İç merkezleme çapı (diz)
- 673.5+0.13 mm
- Dış bilezik iç çapı (Diz)
- 747+0.13 mm
- İç bilezik dış çapı (da)
- 742,5 mm
- Montaj ağırlığı (G)
- 58 kg
- Katalogdaki dış bilezik yüksekliği
- 44 mm
- Katalogdaki iç bilezik yüksekliği
- 44 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 785 mm
- Dış bilezik montaj deliği sayısı (na)
- 36
- İç bilezik cıvata dairesi (Li)
- 698 mm
- İç bilezik montaj deliği sayısı (ni)
- 40
- Dış bilezik montaj deliği özelliği (Ma)
- M12
- İç bilezik montaj deliği çapı (Øi)
- 14 mm
Dişli
- Dişli hatve çapı (d)
- 828 mm
- Dişli modülü (m)
- 6 mm
- Diş sayısı (z)
- 138
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtIMO 11-20 0741/1-02143 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 11-20 0741/1-02143 |
| Şununla değiştirilebilirliği sertifikalı | IMO 11-20 0741/1-02143 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | IMO |
| Seri | 120 Seri |
| Referans model | 11-20 0741/1-02143 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Da) | 838,8 mm |
| Toplam iç çap (di) | 672 mm |
| Toplam yükseklik (H) | 56 mm |
| İç merkezleme çapı (diz) | 673.5+0.13 mm |
| Dış bilezik iç çapı (Diz) | 747+0.13 mm |
| İç bilezik dış çapı (da) | 742,5 mm |
| Montaj ağırlığı (G) | 58 kg |
| Katalogdaki dış bilezik yüksekliği | 44 mm |
| Katalogdaki iç bilezik yüksekliği | 44 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 785 mm |
| Dış bilezik montaj deliği sayısı (na) | 36 |
| İç bilezik cıvata dairesi (Li) | 698 mm |
| İç bilezik montaj deliği sayısı (ni) | 40 |
| Dış bilezik montaj deliği özelliği (Ma) | M12 |
| İç bilezik montaj deliği çapı (Øi) | 14 mm |
| Dişli | |
| Dişli hatve çapı (d) | 828 mm |
| Dişli modülü (m) | 6 mm |
| Diş sayısı (z) | 138 |
| Yük değerleri | |
| İzin verilen çevresel kuvvet, normal (fz_norm) | 17,5 kN |
| İzin verilen çevresel kuvvet, maksimum (fz_max) | 32,7 kN |
| Statik radyal yük kapasitesi (Co_rad) | 457 kN |
| Statik eksenel yük kapasitesi (Co_ax) | 1 068 kN |
| Dinamik radyal yük kapasitesi (C_rad) | 194 kN |
| Dinamik eksenel yük kapasitesi (C_ax) | 195 kN |
| Diğer bilgiler | |
| Katalogdaki yağlama noktası sayısı | 4 |
| Katalogdaki yağlama noktalarının bulunduğu bilezik | İç bilezik |
| Katalogdaki yağlama bağlantısı özellikleri | Taper type grease nipples on circumference |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

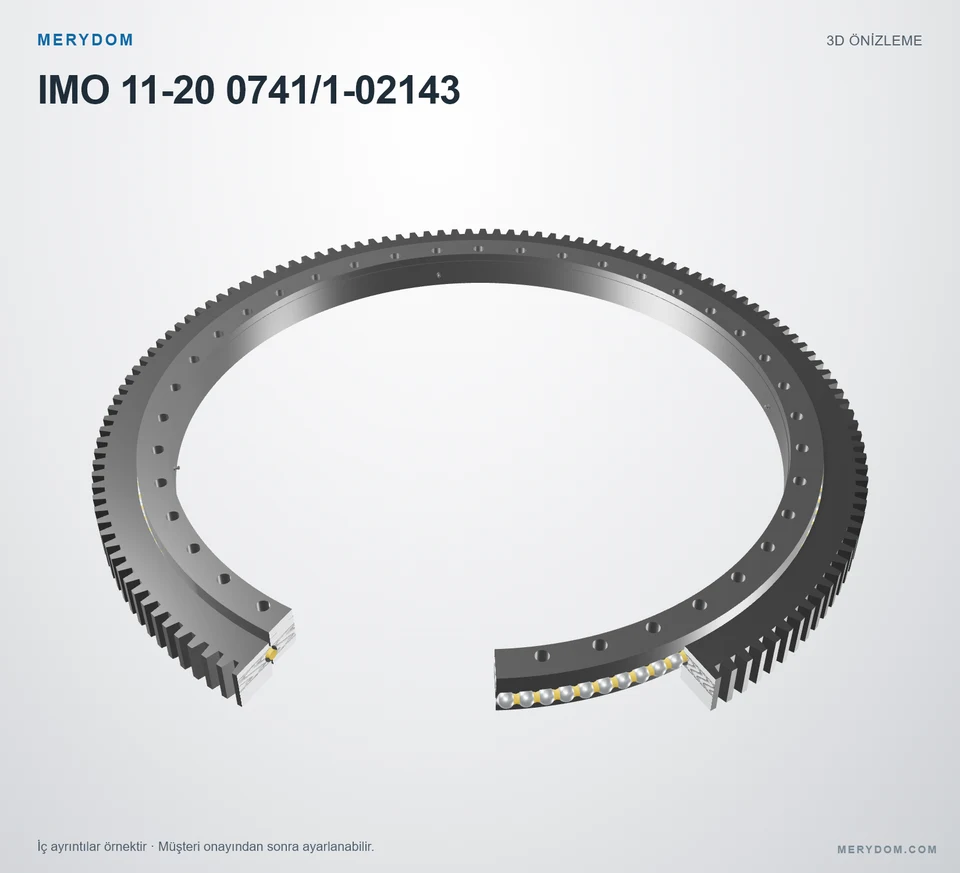

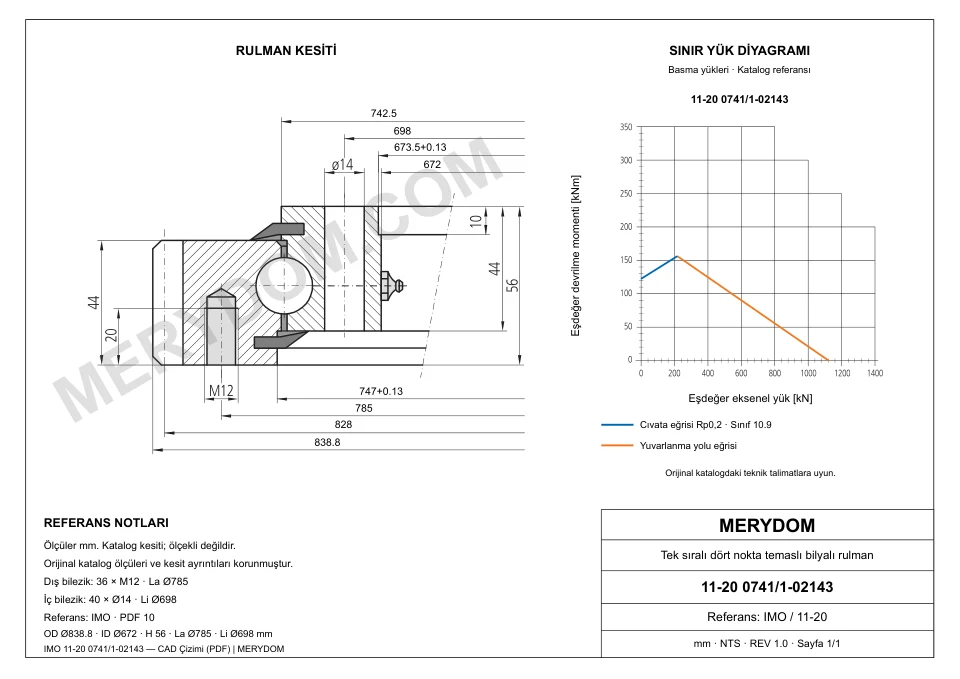

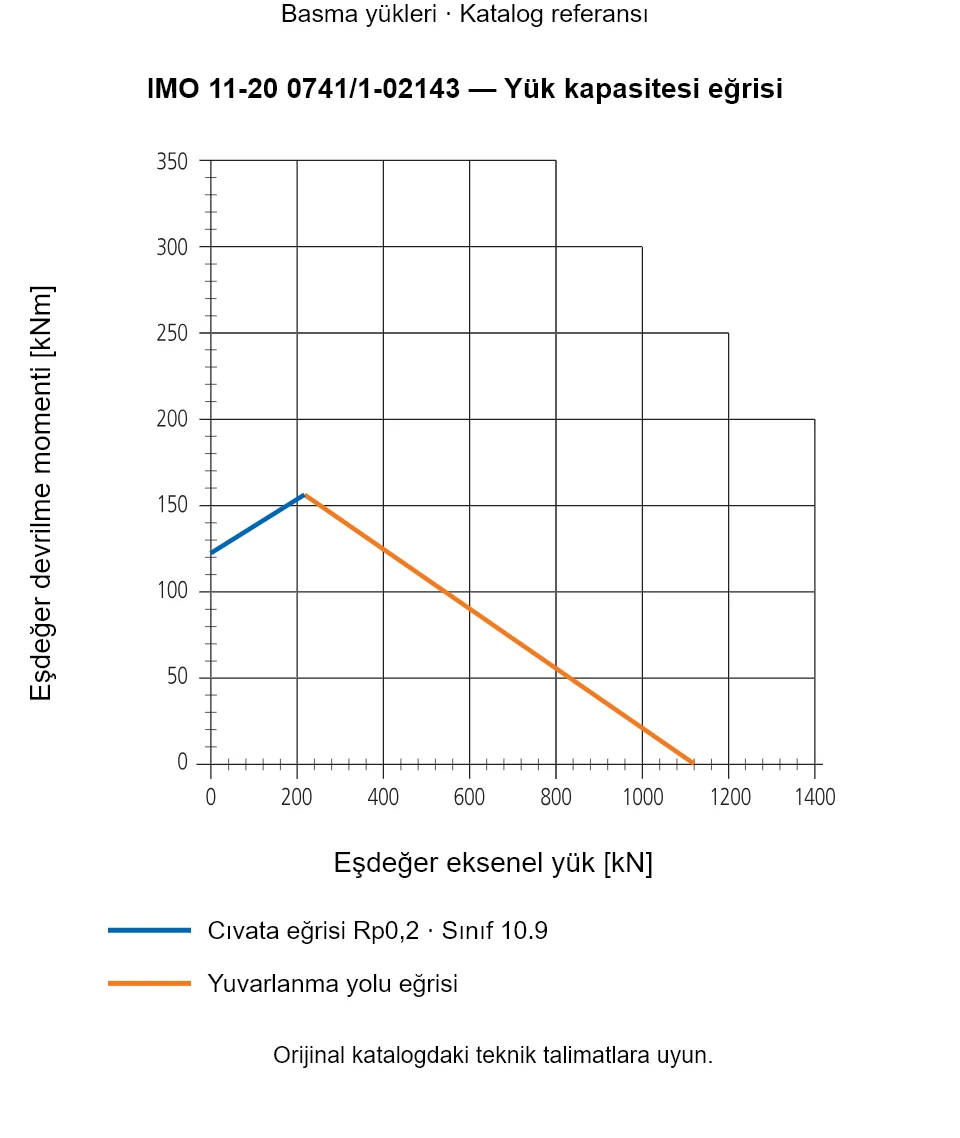

IMO 11-20 0741/1-02143 — Yük kapasitesi eğrisi
IMO 11-20 0741/1-02143 — Yük kapasitesi eğrisi
IMO 11-20 0741/1-02143 — Yük kapasitesi eğrisi · Basma yükleri · Katalog referansı. Orijinal katalogdaki teknik talimatlara uyun.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
IMO 11-20 0741/1-02143 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
