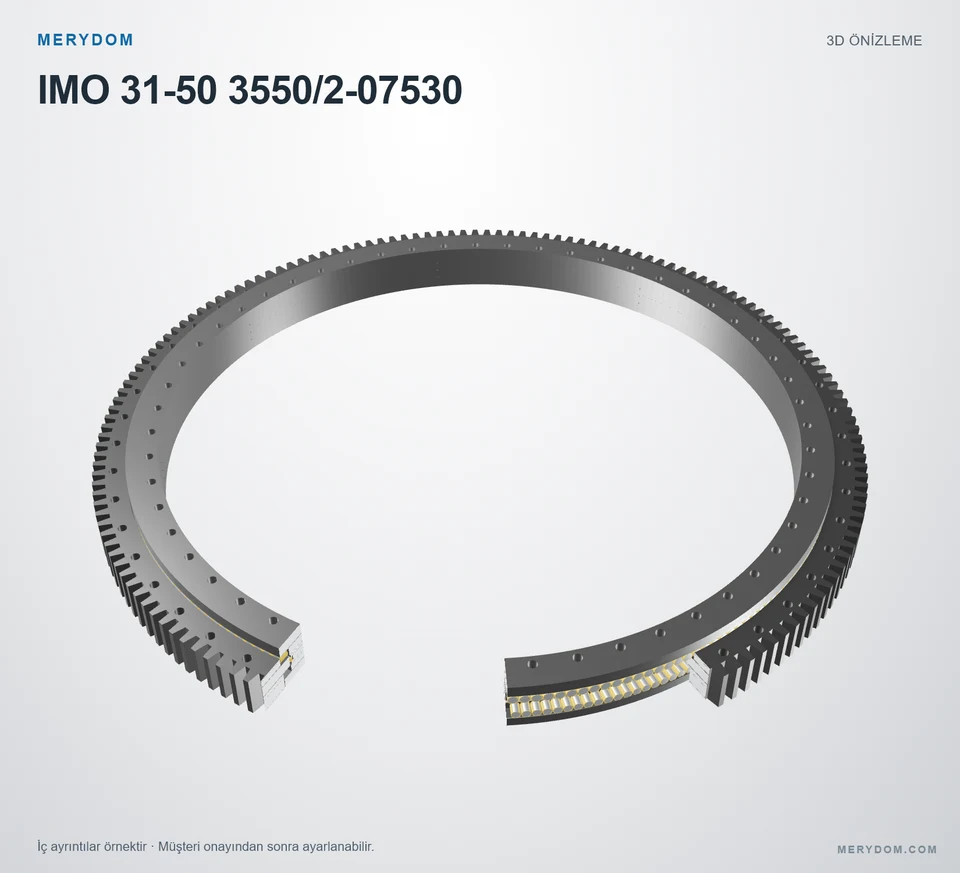

IMO 31-50 3550/2-07530 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: IMO 31-50 3550/2-07530. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: IMO 31-50 3550/2-07530. Seri: 350. Rulman yapısı: Üç sıralı makaralı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
31-50 3550/2-07530
MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: IMO 31-50 3550/2-07530.
- Overall OD (Do)
- 3955.2 mm
- Overall ID (di)
- 3285 mm
- Toplam yükseklik
- 268 mm
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 54 / 54 dış / iç
- Rulman tasarımı
- Üç sıralı makaralı
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

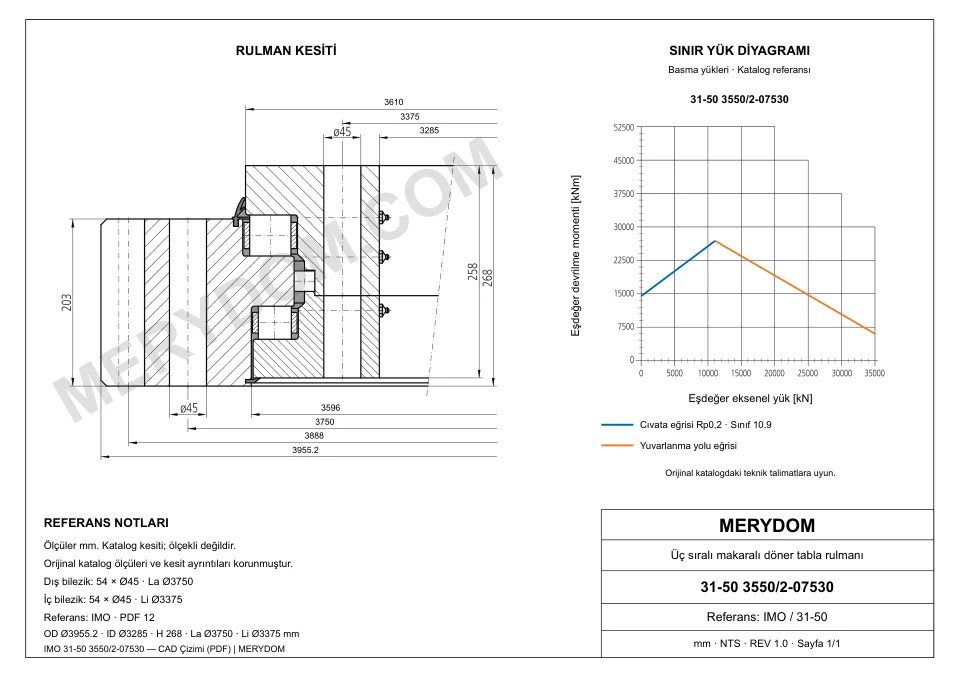

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Da)
- 3 955,2 mm
- Toplam iç çap (di)
- 3 285 mm
- Montaj ağırlığı (G)
- 5 830 kg
- Toplam yükseklik (H)
- 268 mm
- Dış bilezik iç çapı (Di)
- 3 596 mm
- İç bilezik dış çapı (da)
- 3 610 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 3 750 mm
- İç bilezik cıvata dairesi (Li)
- 3 375 mm
- Dış bilezik montaj deliği sayısı (na)
- 54
- İç bilezik montaj deliği sayısı (n)
- 54
- Dış bilezik montaj deliği çapı (Øa)
- 45 mm
- İç bilezik montaj deliği çapı (Øi)
- 45 mm
Dişli
- Dişli hatve çapı (d)
- 3 888 mm
- Dişli modülü (m)
- 24 mm
- Diş sayısı (z)
- 162
- Profil kaydırma katsayısı (x)
- 0,5
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtIMO 31-50 3550/2-07530 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 31-50 3550/2-07530 |
| Şununla değiştirilebilirliği sertifikalı | IMO 31-50 3550/2-07530 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | IMO |
| Seri | 350 Seri |
| Referans model | 31-50 3550/2-07530 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Üç sıralı makaralı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Da) | 3 955,2 mm |
| Toplam iç çap (di) | 3 285 mm |
| Montaj ağırlığı (G) | 5 830 kg |
| Toplam yükseklik (H) | 268 mm |
| Dış bilezik iç çapı (Di) | 3 596 mm |
| İç bilezik dış çapı (da) | 3 610 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 3 750 mm |
| İç bilezik cıvata dairesi (Li) | 3 375 mm |
| Dış bilezik montaj deliği sayısı (na) | 54 |
| İç bilezik montaj deliği sayısı (n) | 54 |
| Dış bilezik montaj deliği çapı (Øa) | 45 mm |
| İç bilezik montaj deliği çapı (Øi) | 45 mm |
| Dişli | |
| Dişli hatve çapı (d) | 3 888 mm |
| Dişli modülü (m) | 24 mm |
| Diş sayısı (z) | 162 |
| Profil kaydırma katsayısı (x) | 0,5 |
| Yük değerleri | |
| İzin verilen çevresel kuvvet, normal (fz_norm) | 420 kN |
| İzin verilen çevresel kuvvet, maksimum (fz_max) | 760 kN |
| Statik radyal yük kapasitesi (Co_rad) | 4 402 kN |
| Statik eksenel yük kapasitesi, çekme (Co_ax_T) | 41 488 kN |
| Statik eksenel yük kapasitesi, basma (Co_ax_H) | 22 131 kN |
| Dinamik radyal yük kapasitesi (C_rad) | 1 815 kN |
| Dinamik eksenel yük kapasitesi, çekme (C_ax_T) | 8 409 kN |
| Dinamik eksenel yük kapasitesi, basma (C_ax_H) | 6 272 kN |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

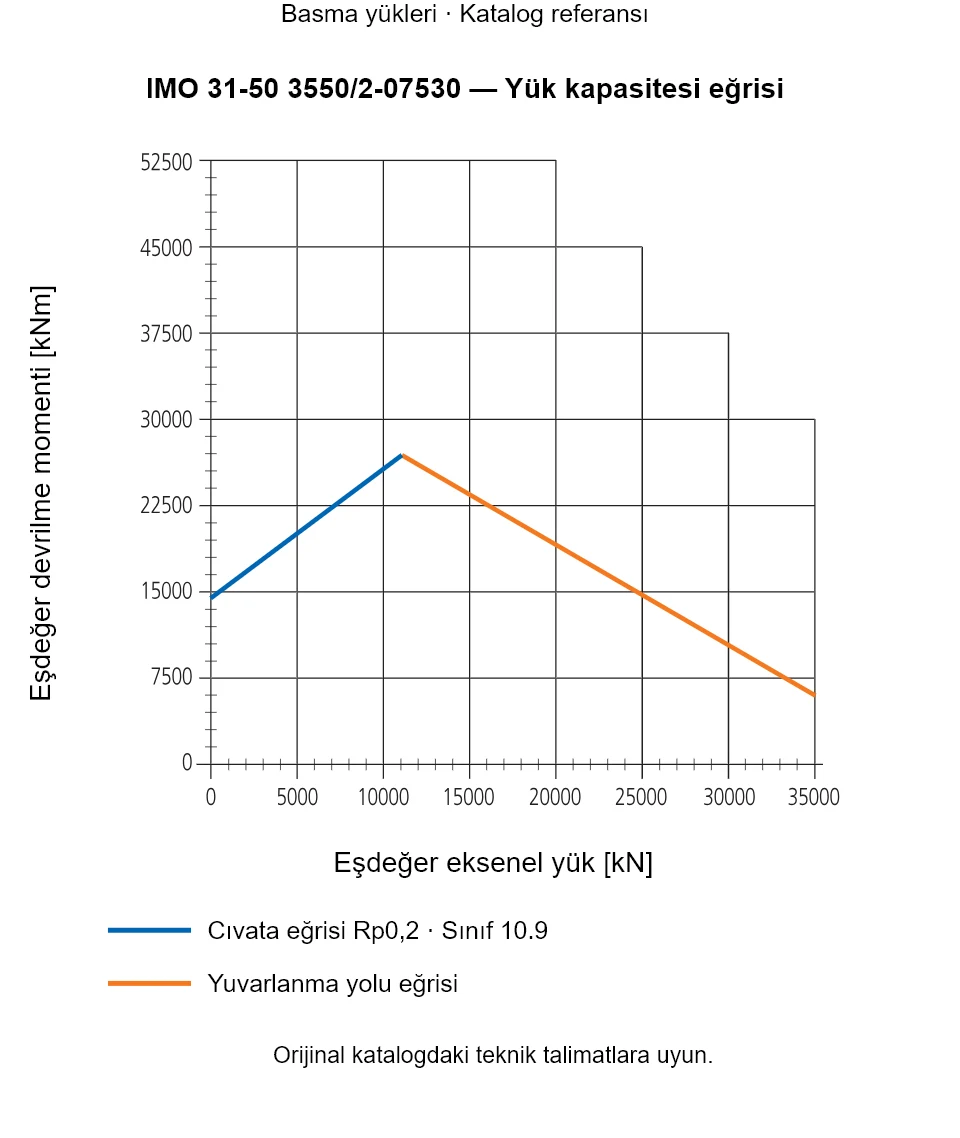

IMO 31-50 3550/2-07530 — Yük kapasitesi eğrisi
IMO 31-50 3550/2-07530 — Yük kapasitesi eğrisi
IMO 31-50 3550/2-07530 — Yük kapasitesi eğrisi · Basma yükleri · Katalog referansı. Orijinal katalogdaki teknik talimatlara uyun.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
IMO 31-50 3550/2-07530 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
