IMO 51-32 4000/2-06910 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: IMO 51-32 4000/2-06910. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: IMO 51-32 4000/2-06910. Seri: 532. Rulman yapısı: Makaralı/bilyalı kombinasyon. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi

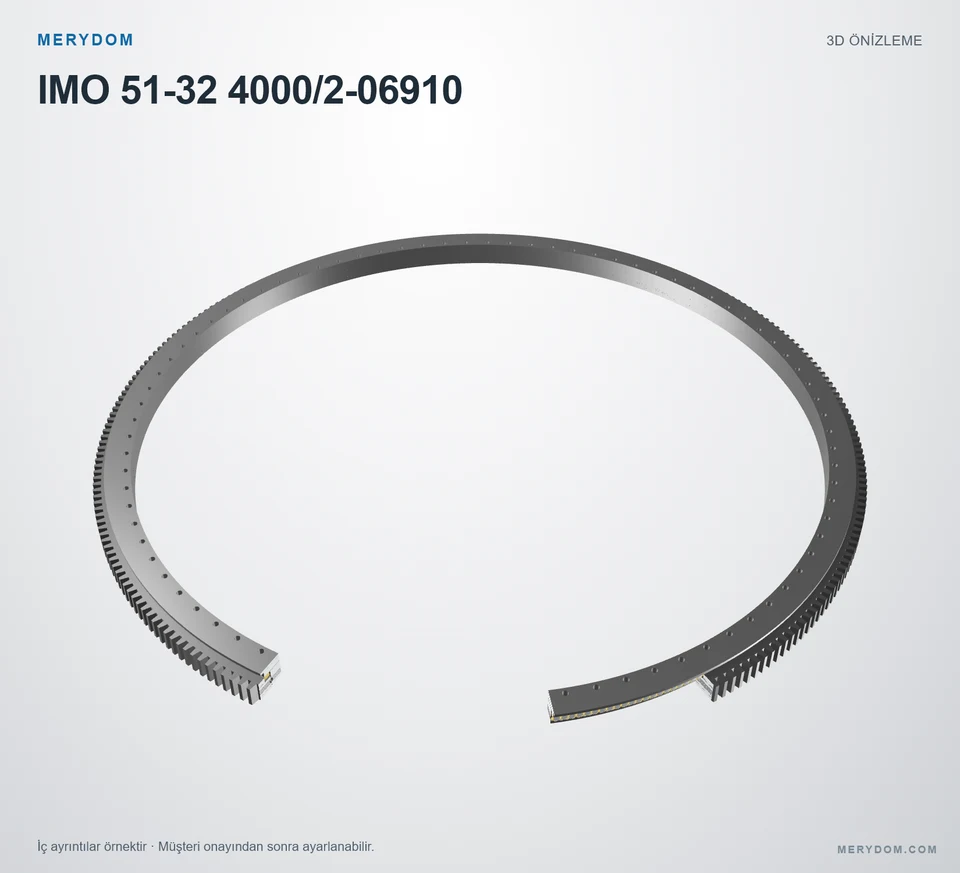

51-32 4000/2-06910
MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: IMO 51-32 4000/2-06910.
- Overall OD (Do)
- 4220.8 mm
- Overall ID (di)
- 3808 mm
- Toplam yükseklik
- 159 mm
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 84 / 84 dış / iç
- Rulman tasarımı
- Makaralı/bilyalı kombinasyon
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Da)
- 4 220,8 mm
- Toplam iç çap (di)
- 3 808 mm
- Montaj ağırlığı (G)
- 2 278 kg
- Toplam yükseklik (H)
- 159 mm
- Dış bilezik iç çapı (Di)
- 3 959 mm
- İç bilezik dış çapı (da)
- 4 047 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 4 086 mm
- İç bilezik cıvata dairesi (Li)
- 3 868 mm
- Dış bilezik montaj deliği sayısı (na)
- 84
- İç bilezik montaj deliği sayısı (n)
- 84
- Dış bilezik montaj deliği özelliği (Ma)
- M27
- İç bilezik montaj deliği çapı (Øi)
- 30 mm
Dişli
- Dişli hatve çapı (d)
- 4 176 mm
- Dişli modülü (m)
- 16 mm
- Diş sayısı (z)
- 261
- Profil kaydırma katsayısı (x)
- 0,5
MERYDOM SERTİFİKALI ŞARTNAME

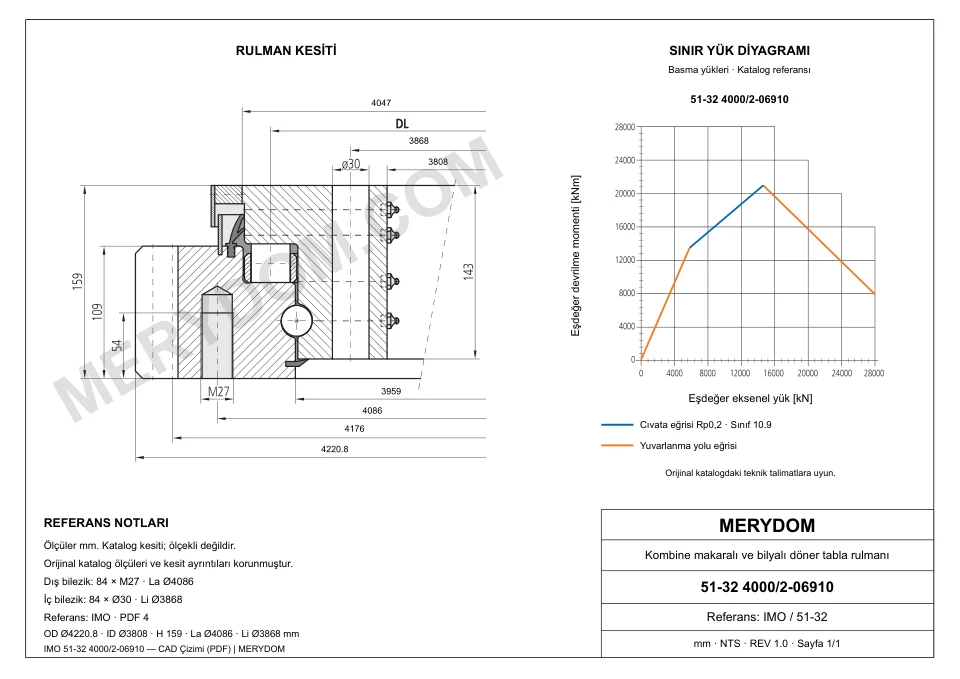

MERYDOM fabrikada doğrulandı · Kontrollü kayıtIMO 51-32 4000/2-06910 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 51-32 4000/2-06910 |
| Şununla değiştirilebilirliği sertifikalı | IMO 51-32 4000/2-06910 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | IMO |
| Seri | 532 Seri |
| Referans model | 51-32 4000/2-06910 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Makaralı/bilyalı kombinasyon |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Da) | 4 220,8 mm |
| Toplam iç çap (di) | 3 808 mm |
| Montaj ağırlığı (G) | 2 278 kg |
| Toplam yükseklik (H) | 159 mm |
| Dış bilezik iç çapı (Di) | 3 959 mm |
| İç bilezik dış çapı (da) | 4 047 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 4 086 mm |
| İç bilezik cıvata dairesi (Li) | 3 868 mm |
| Dış bilezik montaj deliği sayısı (na) | 84 |
| İç bilezik montaj deliği sayısı (n) | 84 |
| Dış bilezik montaj deliği özelliği (Ma) | M27 |
| İç bilezik montaj deliği çapı (Øi) | 30 mm |
| Dişli | |
| Dişli hatve çapı (d) | 4 176 mm |
| Dişli modülü (m) | 16 mm |
| Diş sayısı (z) | 261 |
| Profil kaydırma katsayısı (x) | 0,5 |
| Yük değerleri | |
| İzin verilen çevresel kuvvet, normal (fz_norm) | 165 kN |
| İzin verilen çevresel kuvvet, maksimum (fz_max) | 294 kN |
| Statik radyal yük kapasitesi (Co_rad) | 1 223 kN |
| Statik eksenel yük kapasitesi, çekme (Co_ax_T) | 36 065 kN |
| Statik eksenel yük kapasitesi, basma (Co_ax_H) | 6 544 kN |
| Dinamik radyal yük kapasitesi (C_rad) | 333 kN |
| Dinamik eksenel yük kapasitesi, çekme (C_ax_T) | 5 273 kN |
| Dinamik eksenel yük kapasitesi, basma (C_ax_H) | 633 kN |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

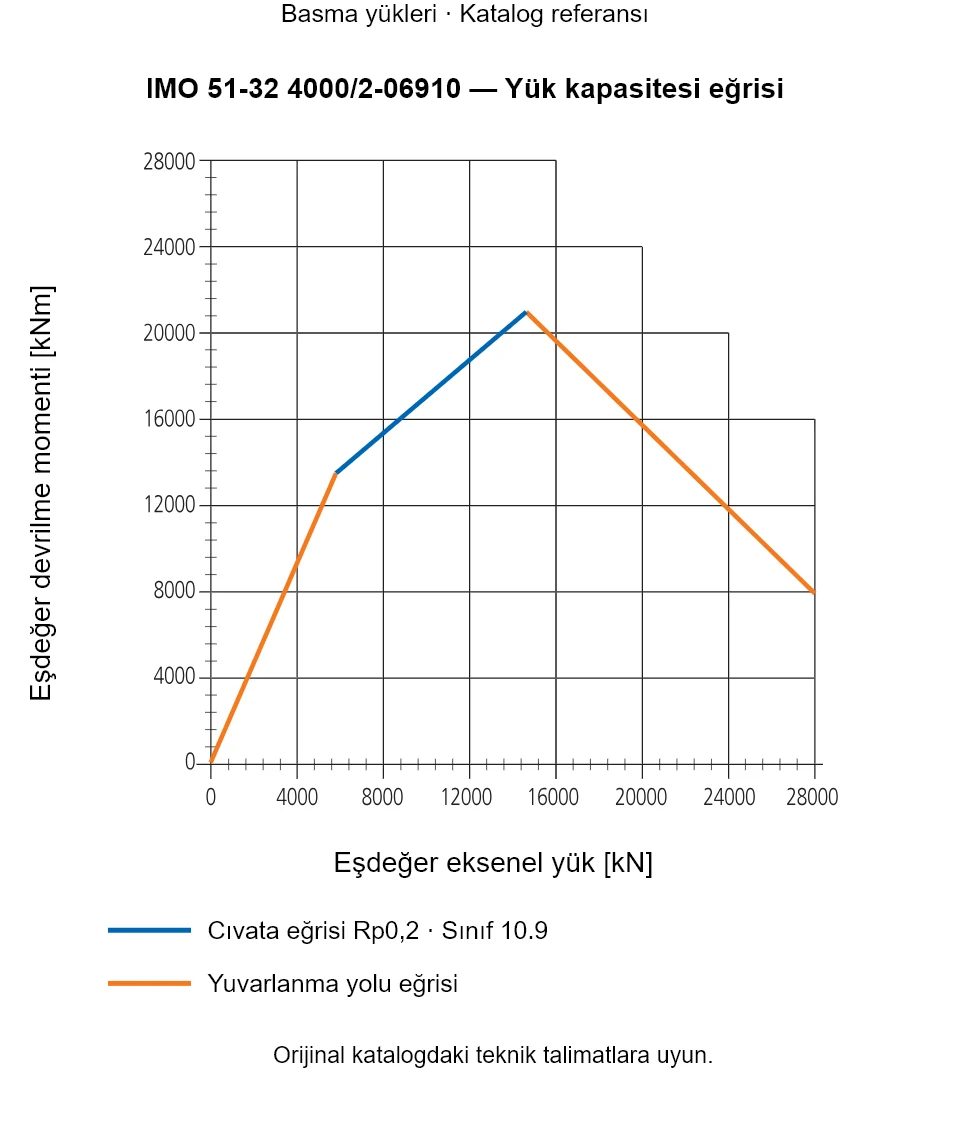

IMO 51-32 4000/2-06910 — Yük kapasitesi eğrisi
IMO 51-32 4000/2-06910 — Yük kapasitesi eğrisi
IMO 51-32 4000/2-06910 — Yük kapasitesi eğrisi · Basma yükleri · Katalog referansı. Orijinal katalogdaki teknik talimatlara uyun.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
IMO 51-32 4000/2-06910 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
MERYDOM MUADİL DESTEĞİ
Fiyat ve teslimat isteFiyat, teslimat ve uygulama onayına hazır mısınız?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 51-32 4000/2-06910.
