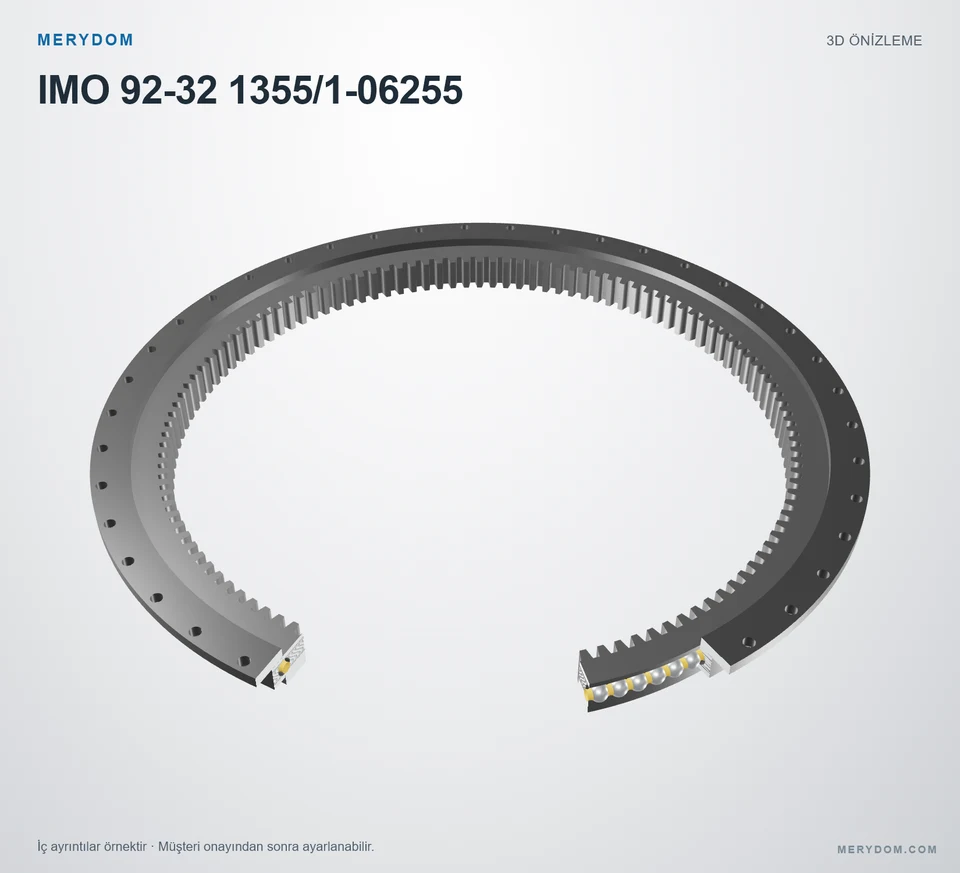

IMO 92-32 1355/1-06255 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: IMO 92-32 1355/1-06255. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: IMO 92-32 1355/1-06255. Seri: 932. Rulman yapısı: Flanşlı bilezikli bilyalı rulman. Dişli düzeni: İçten dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
92-32 1355/1-06255
MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: IMO 92-32 1355/1-06255.
- Overall OD (Do)
- 1500 mm
- Overall ID (di)
- 1212 mm
- Toplam yükseklik
- 90 mm
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 42 / 42 dış / iç
- Rulman tasarımı
- Flanşlı bilezikli bilyalı rulman
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı
- Onaylı ölçü uyumu
- Kontrollü malzemeler
- Fabrika belgeleri

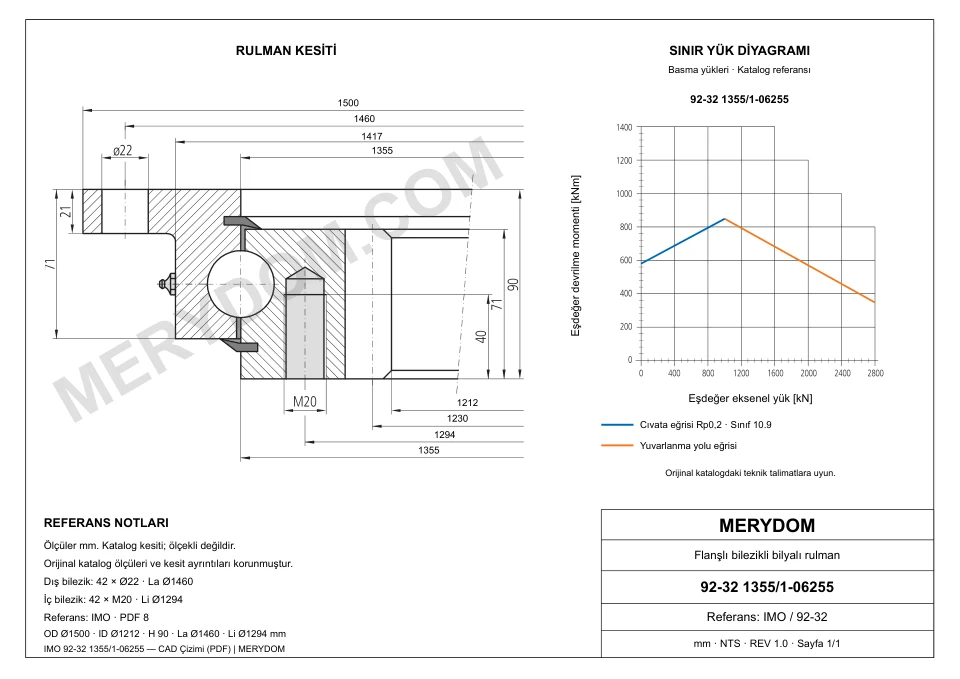

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Da)
- 1 500 mm
- Toplam iç çap (di)
- 1 212 mm
- Montaj ağırlığı (G)
- 226 kg
- Toplam yükseklik (H)
- 90 mm
- Dış bilezik iç çapı (Di)
- 1 355 mm
- İç bilezik dış çapı (da)
- 1 355 mm
- Dış bilezik flanş çapı a (a)
- 1 417 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 1 460 mm
- Dış bilezik montaj deliği sayısı (na)
- 42
- İç bilezik cıvata dairesi (Li)
- 1 294 mm
- İç bilezik montaj deliği sayısı (ni)
- 42
- Dış bilezik montaj deliği çapı (Øa)
- 22 mm
- İç bilezik montaj deliği özelliği (Mi)
- M20
Dişli
- Dişli hatve çapı (d)
- 1 230 mm
- Dişli modülü (m)
- 10 mm
- Diş sayısı (z)
- 123
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtIMO 92-32 1355/1-06255 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 92-32 1355/1-06255 |
| Şununla değiştirilebilirliği sertifikalı | IMO 92-32 1355/1-06255 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | IMO |
| Seri | 932 Seri |
| Referans model | 92-32 1355/1-06255 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Flanşlı bilezikli bilyalı rulman |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Toplam dış çap (Da) | 1 500 mm |
| Toplam iç çap (di) | 1 212 mm |
| Montaj ağırlığı (G) | 226 kg |
| Toplam yükseklik (H) | 90 mm |
| Dış bilezik iç çapı (Di) | 1 355 mm |
| İç bilezik dış çapı (da) | 1 355 mm |
| Dış bilezik flanş çapı a (a) | 1 417 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 1 460 mm |
| Dış bilezik montaj deliği sayısı (na) | 42 |
| İç bilezik cıvata dairesi (Li) | 1 294 mm |
| İç bilezik montaj deliği sayısı (ni) | 42 |
| Dış bilezik montaj deliği çapı (Øa) | 22 mm |
| İç bilezik montaj deliği özelliği (Mi) | M20 |
| Dişli | |
| Dişli hatve çapı (d) | 1 230 mm |
| Dişli modülü (m) | 10 mm |
| Diş sayısı (z) | 123 |
| Yük değerleri | |
| İzin verilen çevresel kuvvet, normal (fz_norm) | 47 kN |
| İzin verilen çevresel kuvvet, maksimum (fz_max) | 86 kN |
| Statik radyal yük kapasitesi (Co_rad) | 1 460 kN |
| Statik eksenel yük kapasitesi (Co_ax) | 3 908 kN |
| Dinamik radyal yük kapasitesi (C_rad) | 469 kN |
| Dinamik eksenel yük kapasitesi (C_ax) | 546 kN |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

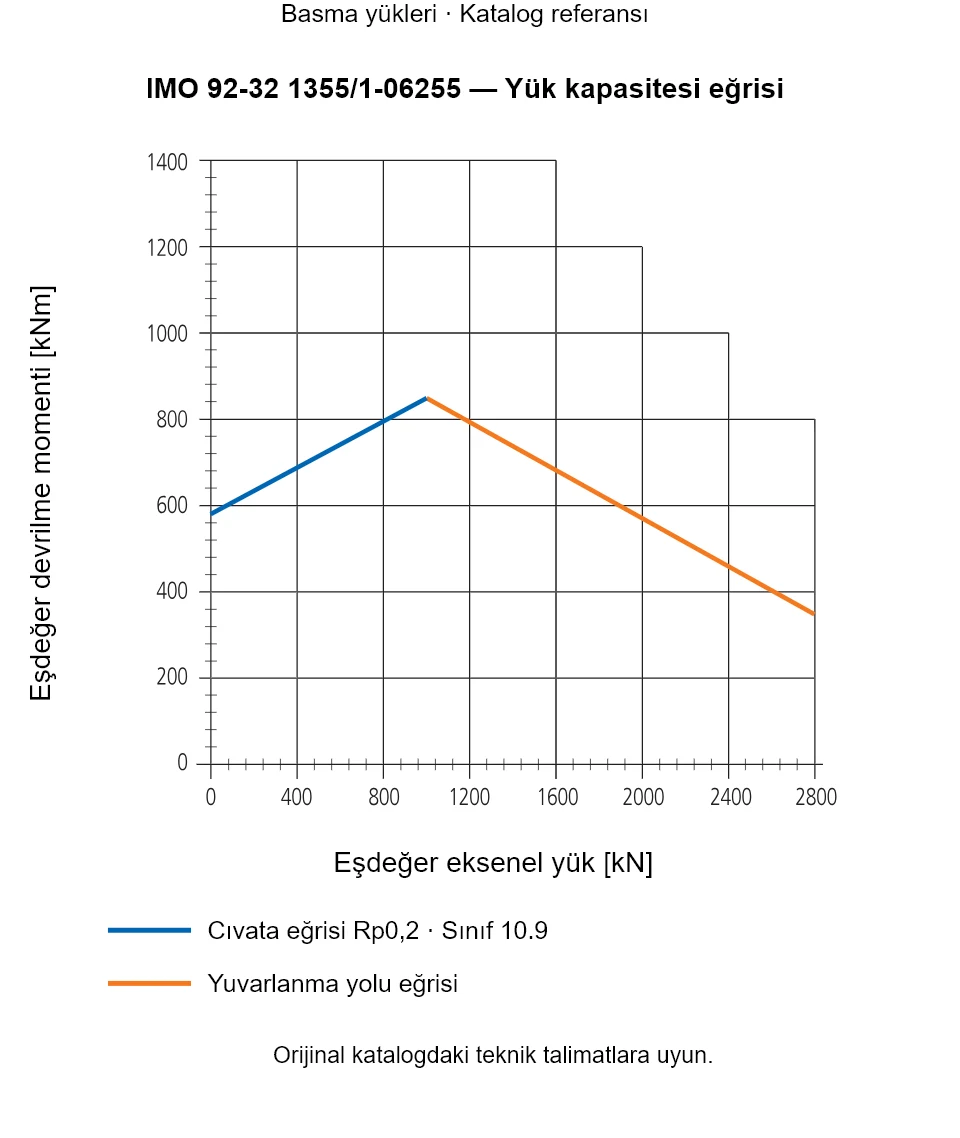

IMO 92-32 1355/1-06255 — Yük kapasitesi eğrisi
IMO 92-32 1355/1-06255 — Yük kapasitesi eğrisi
IMO 92-32 1355/1-06255 — Yük kapasitesi eğrisi · Basma yükleri · Katalog referansı. Orijinal katalogdaki teknik talimatlara uyun.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
IMO 92-32 1355/1-06255 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
