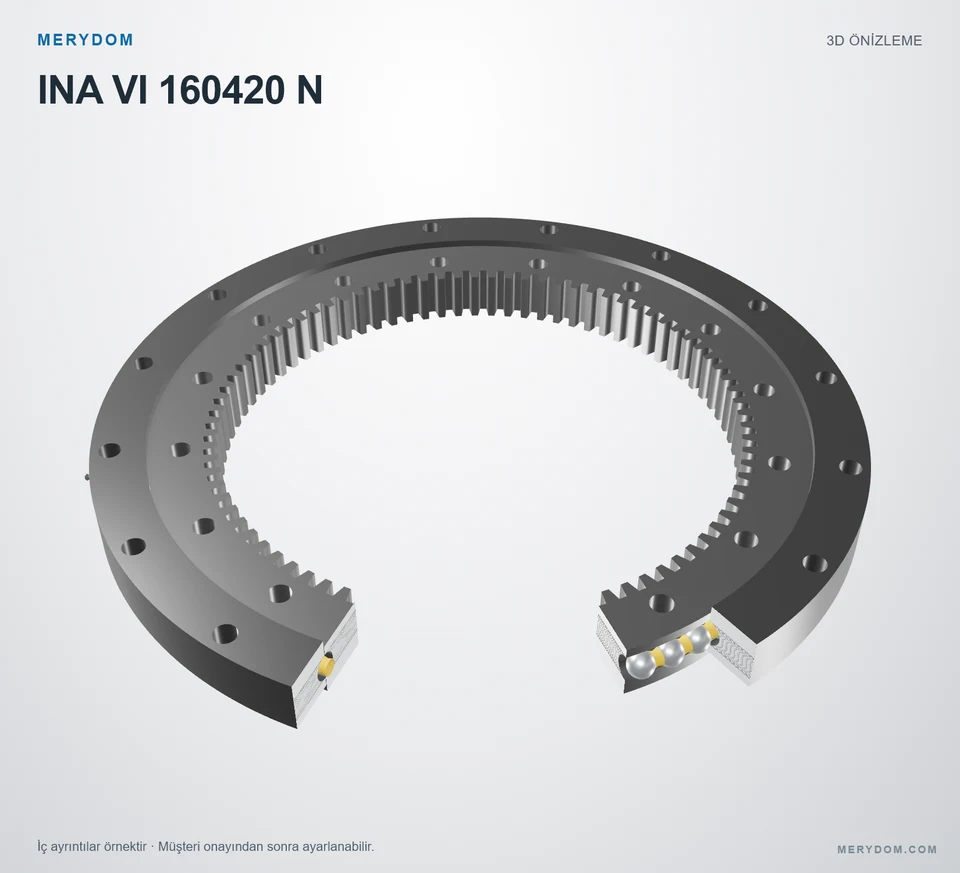

INA VI 160420 N Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA VI 160420 N. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: INA VI 160420 N. Seri: Vi. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: İçten dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
VI 160420 N
MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA VI 160420 N.
- Overall OD (Do)
- 486 mm
- Overall ID (di)
- 332 mm
- Toplam yükseklik
- 39 mm
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 16 / 16 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

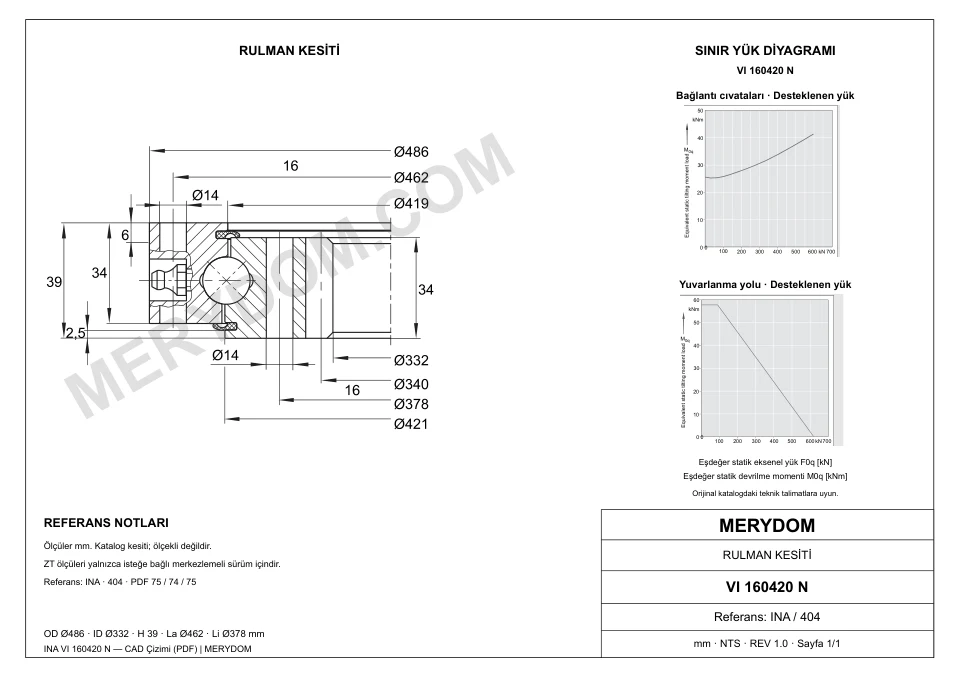

Boyutlar
- Kütle (Kütle)
- 23 kg
- Toplam dış çap (Da)
- 486 mm
- Dış merkezleme çapı (DaZT)
- 484 mm
- Toplam iç çap (di)
- 332 mm
- Katalog çapı Di (Di)
- 419 mm
- Katalog çapı da (da)
- 421 mm
- Katalog merkezleme çapı daZT (daZT)
- 419 mm
- Toplam yükseklik (H)
- 39 mm
- İç yükseklik (h)
- 34 mm
- Dış merkezleme uzunluğu (T)
- 6 mm
- İç merkezleme uzunluğu (t)
- 2,5 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 462 mm
- İç bilezik cıvata dairesi (Li)
- 378 mm
- Dış bilezik montaj deliği sayısı (na)
- 16
- İç bilezik montaj deliği sayısı (ni)
- 16
- Ortak montaj deliği çapı (dB)
- 14 mm
Dişli
- Dişli hatve çapı (d0)
- 340 mm
- Dişli modülü (m)
- 4 mm
- Diş sayısı (z)
- 85
- Dişli yüz genişliği (b)
- 34 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtINA VI 160420 N Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | VI 160420 N |
| Şununla değiştirilebilirliği sertifikalı | INA VI 160420 N |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | INA |
| Seri | Vi Seri |
| Referans model | VI 160420 N |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Kütle (Kütle) | 23 kg |
| Toplam dış çap (Da) | 486 mm |
| Dış merkezleme çapı (DaZT) | 484 mm |
| Toplam iç çap (di) | 332 mm |
| Katalog çapı Di (Di) | 419 mm |
| Katalog çapı da (da) | 421 mm |
| Katalog merkezleme çapı daZT (daZT) | 419 mm |
| Toplam yükseklik (H) | 39 mm |
| İç yükseklik (h) | 34 mm |
| Dış merkezleme uzunluğu (T) | 6 mm |
| İç merkezleme uzunluğu (t) | 2,5 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 462 mm |
| İç bilezik cıvata dairesi (Li) | 378 mm |
| Dış bilezik montaj deliği sayısı (na) | 16 |
| İç bilezik montaj deliği sayısı (ni) | 16 |
| Ortak montaj deliği çapı (dB) | 14 mm |
| Dişli | |
| Dişli hatve çapı (d0) | 340 mm |
| Dişli modülü (m) | 4 mm |
| Diş sayısı (z) | 85 |
| Dişli yüz genişliği (b) | 34 mm |
| Yük değerleri | |
| İzin verilen azami radyal yük (Fr perm) | 66,1 kN |
| Normal diş kuvveti (Fznorm) | 12,3 kN |
| Azami diş kuvveti (Fzmax) | 17,8 kN |
| Temel dinamik eksenel yük kapasitesi (Ca) | 191 kN |
| Temel statik eksenel yük kapasitesi (C0a) | 620 kN |
| Temel dinamik radyal yük kapasitesi (Cr) | 125 kN |
| Temel statik radyal yük kapasitesi (C0r) | 275 kN |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

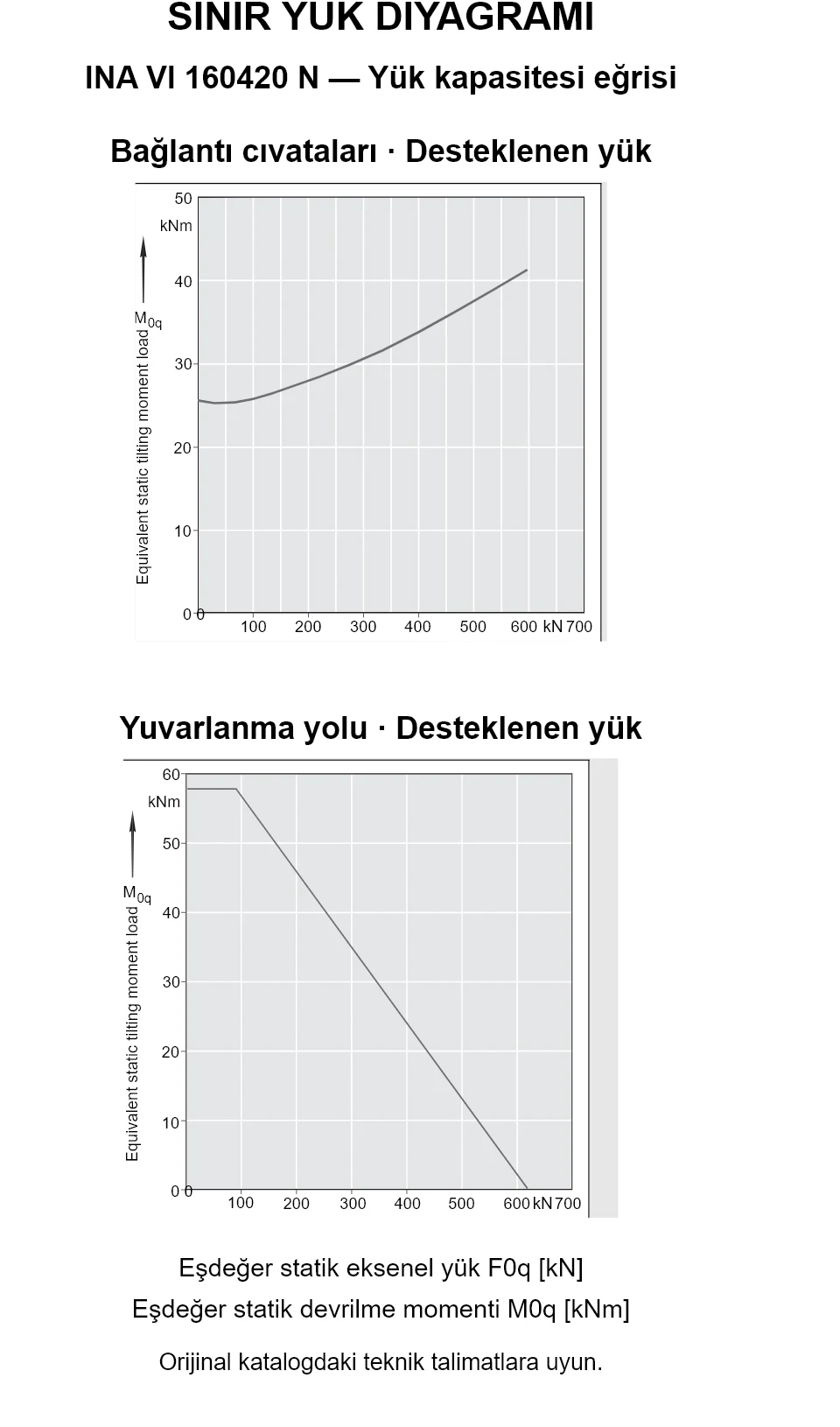

INA VI 160420 N — Yük kapasitesi eğrisi
INA VI 160420 N — Yük kapasitesi eğrisi
INA VI 160420 N — Yük kapasitesi eğrisi. Orijinal katalogdaki teknik talimatlara uyun.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
INA VI 160420 N için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
