INA VLU 201094 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA VLU 201094. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: INA VLU 201094. Seri: Vlu 20. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dişlisiz.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi

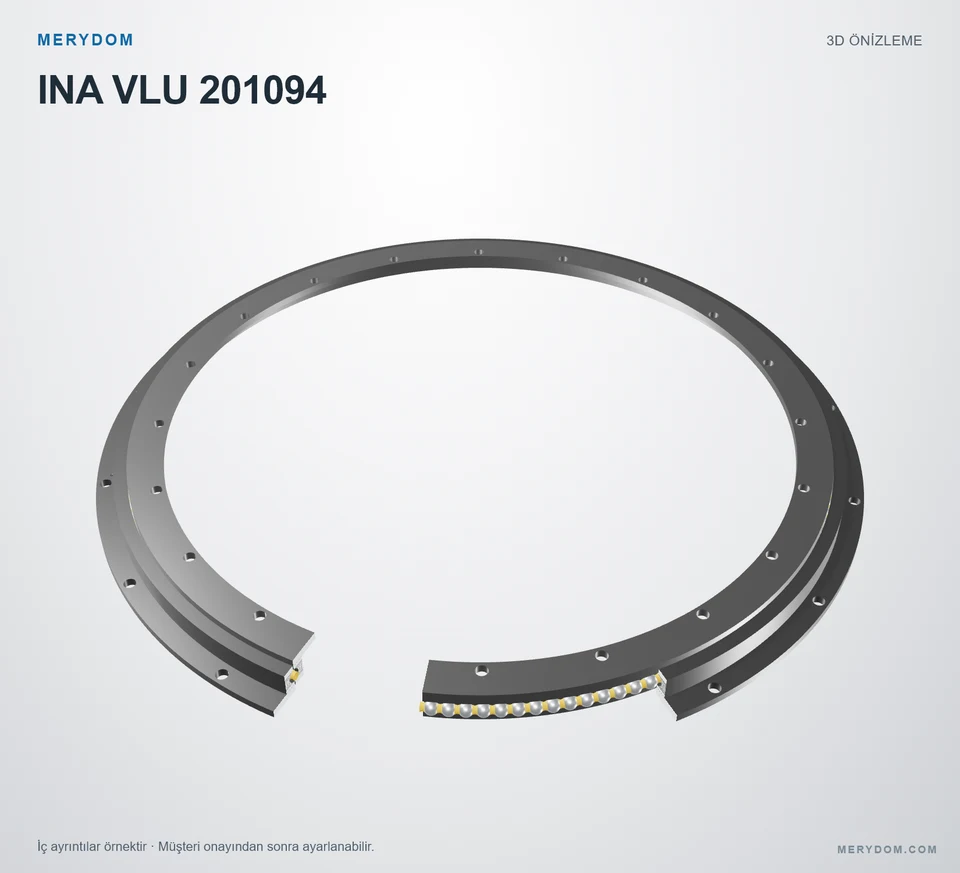

VLU 201094
MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA VLU 201094.
- Overall OD (Do)
- 1198–0,7 mm
- Overall ID (di)
- 984+0,7 mm
- Toplam yükseklik
- 56 mm
- Dişli düzeni
- Dişlisiz
- Montaj delikleri
- 16 / 20 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

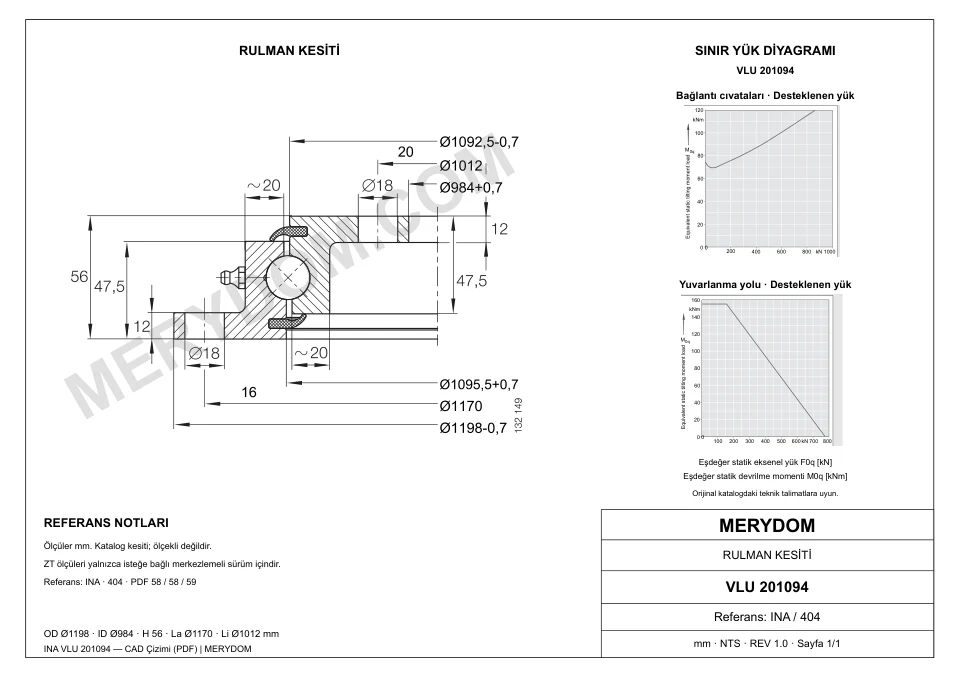

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (Kütle)
- 62,5 kg
- Toplam dış çap (Da)
- 1198–0,7 mm
- Dış merkezleme çapı (DaZT)
- 1 196 mm
- Toplam iç çap (di)
- 984+0,7 mm
- İç merkezleme çapı (diZT)
- 986 mm
- Katalog çapı Di (Di)
- 1095,5+0,7 mm
- Katalog çapı da (da)
- 1092,5–0,7 mm
- Toplam yükseklik (H)
- 56 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 1 170 mm
- Dış bilezik montaj deliği sayısı (na)
- 16
- İç bilezik cıvata dairesi (Li)
- 1 012 mm
- İç bilezik montaj deliği sayısı (ni)
- 20
- Dış bilezik montaj deliği çapı (Ø18)
- 18 mm
- İç bilezik montaj deliği çapı (Ø18)
- 18 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtINA VLU 201094 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | VLU 201094 |
| Şununla değiştirilebilirliği sertifikalı | INA VLU 201094 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | INA |
| Seri | Vlu 20 Seri |
| Referans model | VLU 201094 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dişlisiz |
| Boyutlar | |
| Kütle (Kütle) | 62,5 kg |
| Toplam dış çap (Da) | 1198–0,7 mm |
| Dış merkezleme çapı (DaZT) | 1 196 mm |
| Toplam iç çap (di) | 984+0,7 mm |
| İç merkezleme çapı (diZT) | 986 mm |
| Katalog çapı Di (Di) | 1095,5+0,7 mm |
| Katalog çapı da (da) | 1092,5–0,7 mm |
| Toplam yükseklik (H) | 56 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 1 170 mm |
| Dış bilezik montaj deliği sayısı (na) | 16 |
| İç bilezik cıvata dairesi (Li) | 1 012 mm |
| İç bilezik montaj deliği sayısı (ni) | 20 |
| Dış bilezik montaj deliği çapı (Ø18) | 18 mm |
| İç bilezik montaj deliği çapı (Ø18) | 18 mm |
| Yük değerleri | |
| İzin verilen azami radyal yük (Fr perm) | 124,8 kN |
| Temel dinamik eksenel yük kapasitesi (Ca) | 244 kN |
| Temel statik eksenel yük kapasitesi (C0a) | 770 kN |
| Temel dinamik radyal yük kapasitesi (Cr) | 160 kN |
| Temel statik radyal yük kapasitesi (C0r) | 290 kN |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

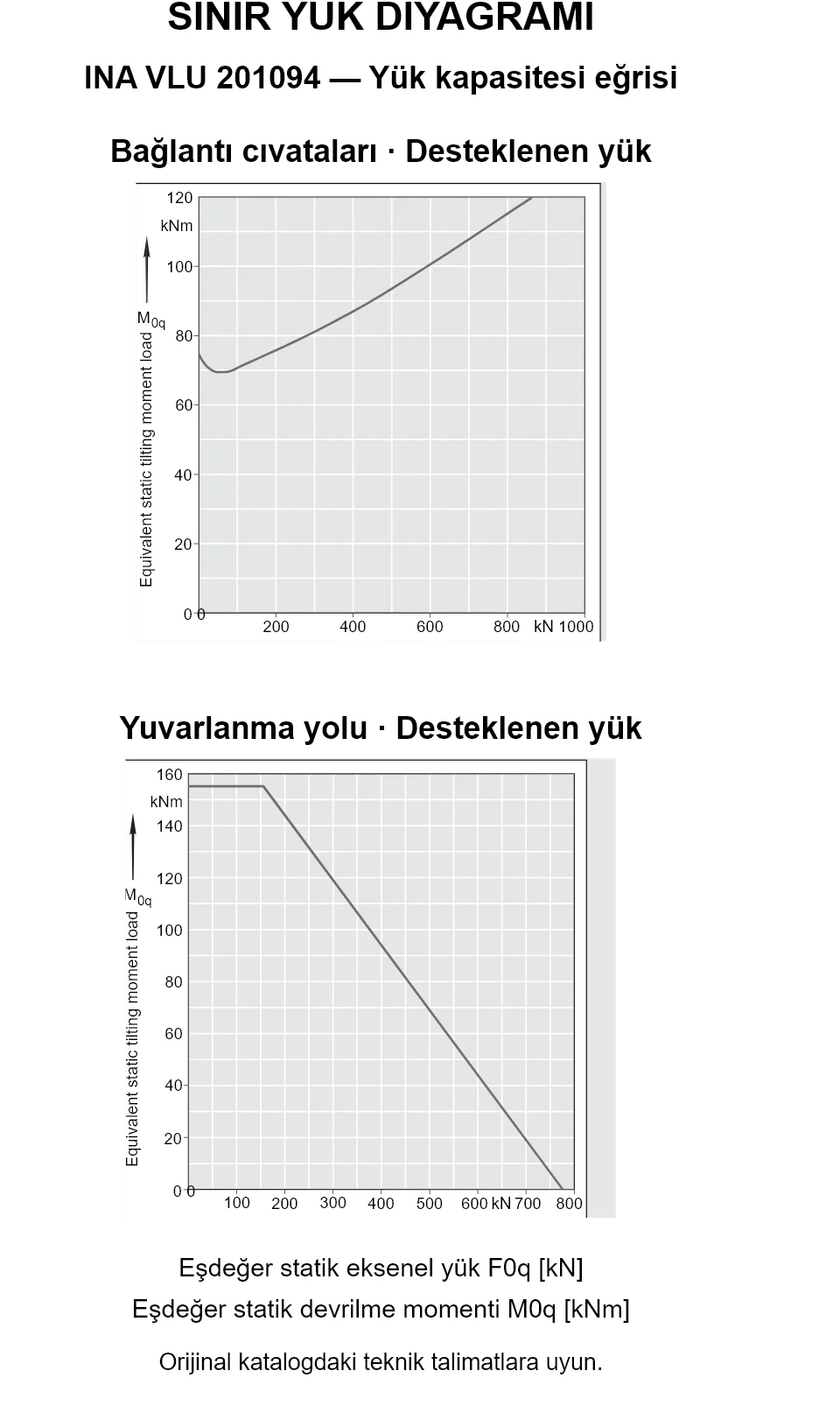

INA VLU 201094 — Yük kapasitesi eğrisi
INA VLU 201094 — Yük kapasitesi eğrisi
INA VLU 201094 — Yük kapasitesi eğrisi. Orijinal katalogdaki teknik talimatlara uyun.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
INA VLU 201094 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
MERYDOM MUADİL DESTEĞİ
Fiyat ve teslimat isteFiyat, teslimat ve uygulama onayına hazır mısınız?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model VLU 201094.
