INA VSA 200544 N Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA VSA 200544 N. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: INA VSA 200544 N. Seri: Vsa 20. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi

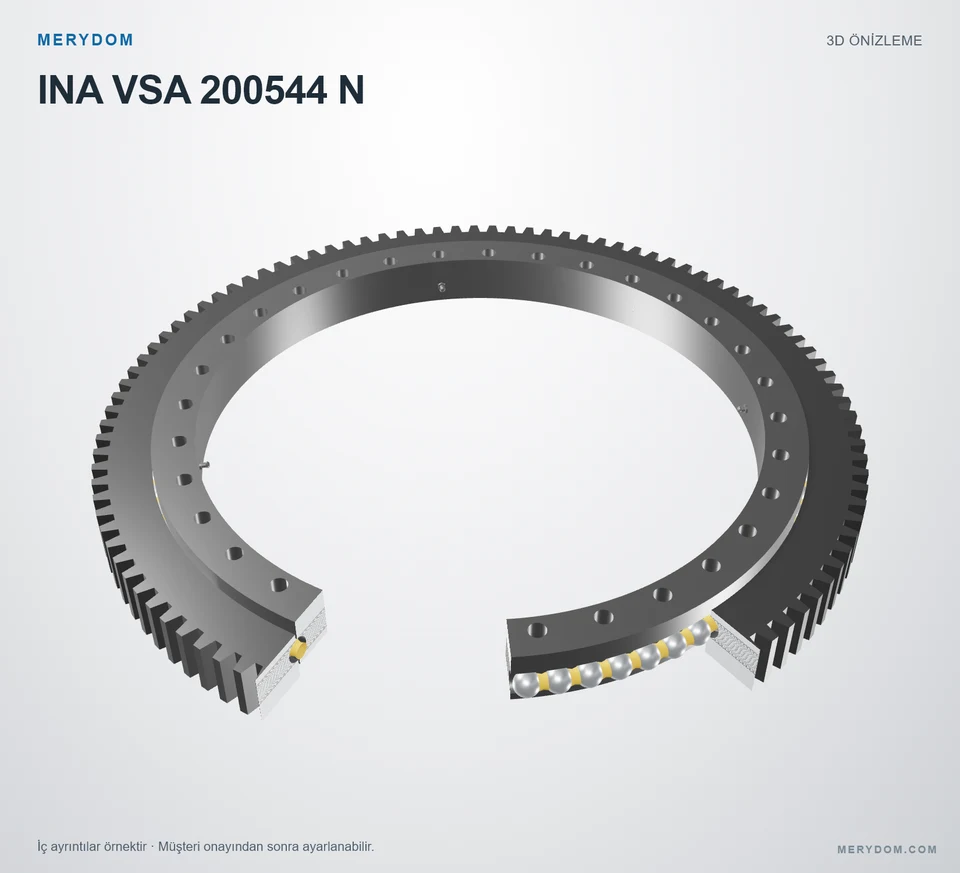

VSA 200544 N
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA VSA 200544 N.
- Overall OD (Do)
- 640,3 mm
- Overall ID (di)
- 472+0,5 mm
- Toplam yükseklik
- Yayınlanmamış
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 28 / 32 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (Kütle)
- 43 kg
- Toplam dış çap (Da)
- 640,3 mm
- Toplam iç çap (di)
- 472+0,5 mm
- İç merkezleme çapı (diZT)
- 474 mm
- Katalog çapı Di (Di)
- 545,5+0,5 mm
- Katalog merkezleme çapı DiZT (DiZT)
- 547 mm
- Katalog çapı da (da)
- 542,5–0,5 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 585 mm
- Dış bilezik montaj deliği sayısı (na)
- 28
- İç bilezik cıvata dairesi (Li)
- 498 mm
- İç bilezik montaj deliği sayısı (ni)
- 32
Dişli
- Dişli hatve çapı (d0)
- 630 mm
- Dişli modülü (m)
- 6 mm
- Diş sayısı (z)
- 105
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtINA VSA 200544 N Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | VSA 200544 N |
| Şununla değiştirilebilirliği sertifikalı | INA VSA 200544 N |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | INA |
| Seri | Vsa 20 Seri |
| Referans model | VSA 200544 N |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Kütle (Kütle) | 43 kg |
| Toplam dış çap (Da) | 640,3 mm |
| Toplam iç çap (di) | 472+0,5 mm |
| İç merkezleme çapı (diZT) | 474 mm |
| Katalog çapı Di (Di) | 545,5+0,5 mm |
| Katalog merkezleme çapı DiZT (DiZT) | 547 mm |
| Katalog çapı da (da) | 542,5–0,5 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 585 mm |
| Dış bilezik montaj deliği sayısı (na) | 28 |
| İç bilezik cıvata dairesi (Li) | 498 mm |
| İç bilezik montaj deliği sayısı (ni) | 32 |
| Dişli | |
| Dişli hatve çapı (d0) | 630 mm |
| Dişli modülü (m) | 6 mm |
| Diş sayısı (z) | 105 |
| Yük değerleri | |
| İzin verilen azami radyal yük (Fr perm) | 115,6 kN |
| Normal diş kuvveti (Fznorm) | 21,3 kN |
| Azami diş kuvveti (Fzmax) | 31,5 kN |
| Temel dinamik eksenel yük kapasitesi (Ca) | 188 kN |
| Temel statik eksenel yük kapasitesi (C0a) | 740 kN |
| Temel dinamik radyal yük kapasitesi (Cr) | 123 kN |
| Temel statik radyal yük kapasitesi (C0r) | 325 kN |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
SERİ YÜK KAPASİTESİ

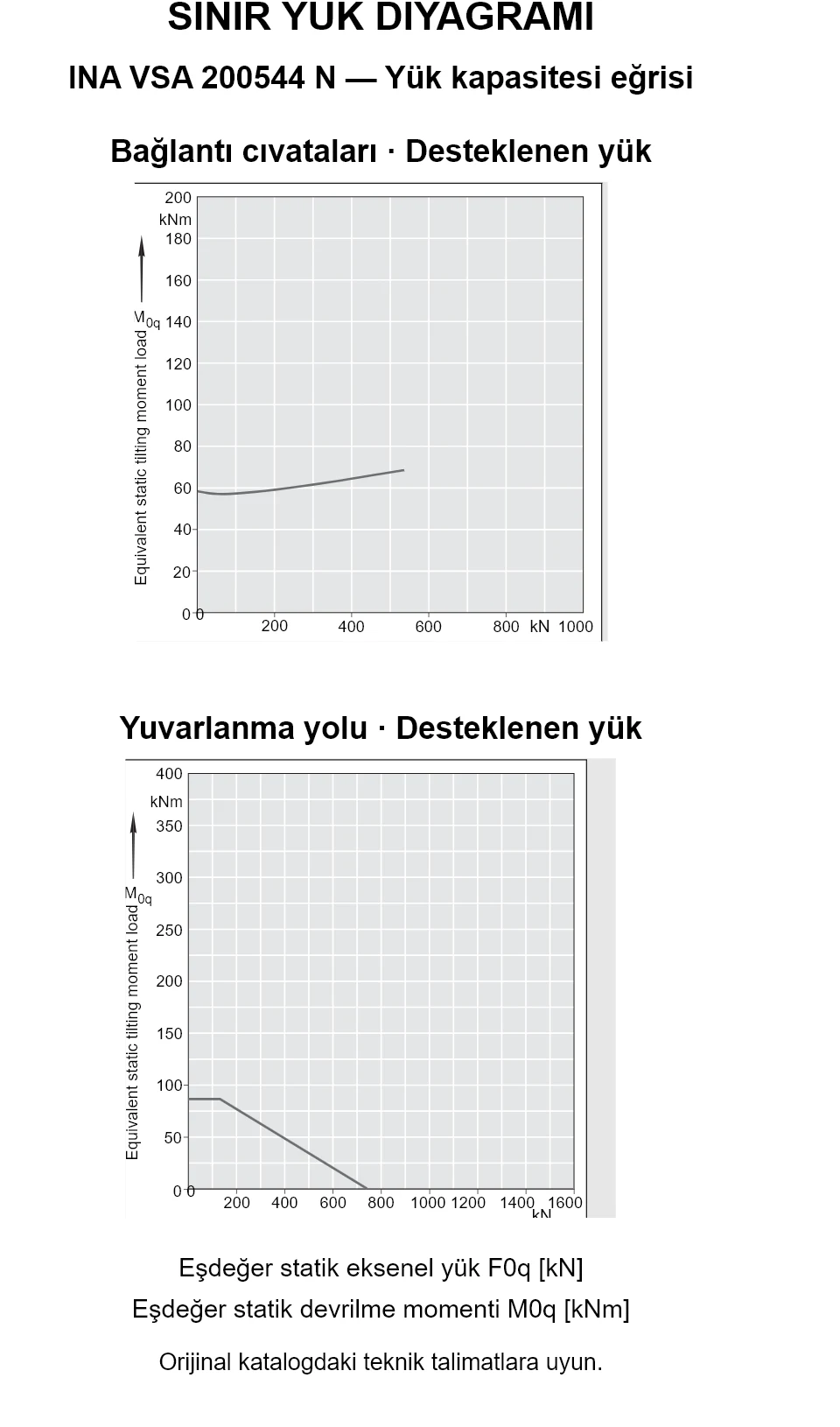

Vsa 20 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
INA VSA 200544 N için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
