Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni

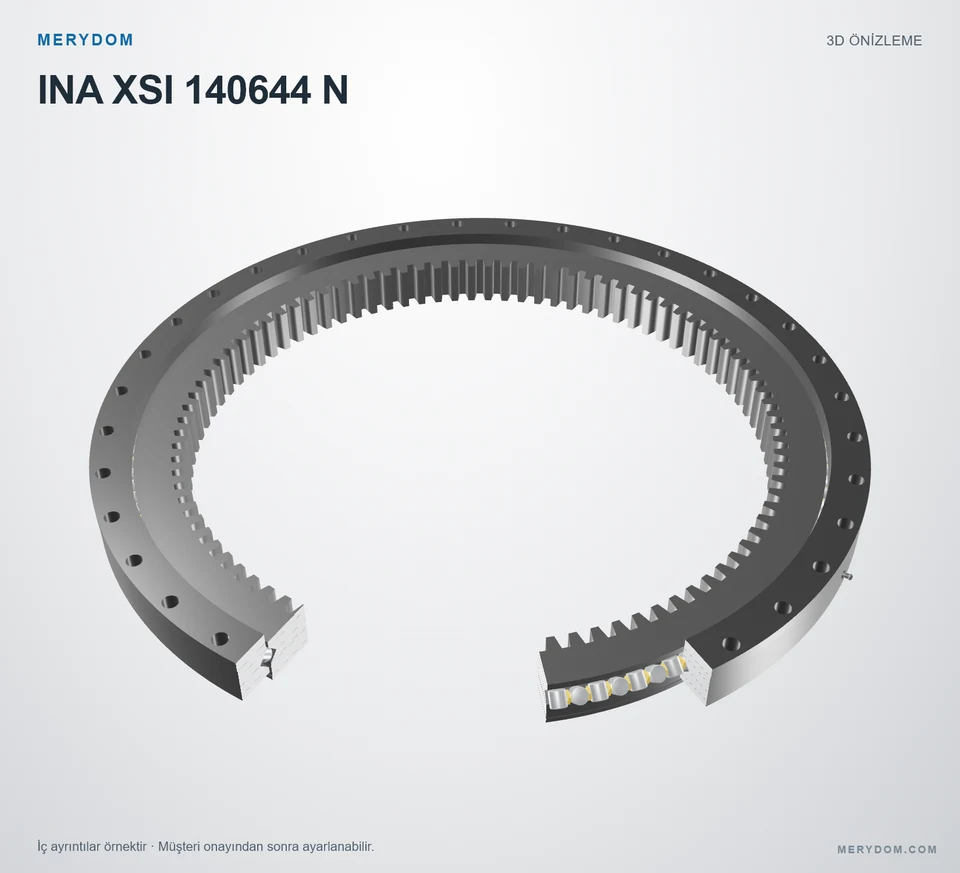

INA XSI 140644 N Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA XSI 140644 N. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: INA XSI 140644 N. Seri: Xsi 14. Rulman yapısı: Çapraz makaralı. Dişli düzeni: İçten dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
XSI 140644 N
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA XSI 140644 N.
- Overall OD (Do)
- 714 mm
- Overall ID (di)
- 546 mm
- Toplam yükseklik
- Yayınlanmamış
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 36 / 36 dış / iç
- Rulman tasarımı
- Çapraz makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

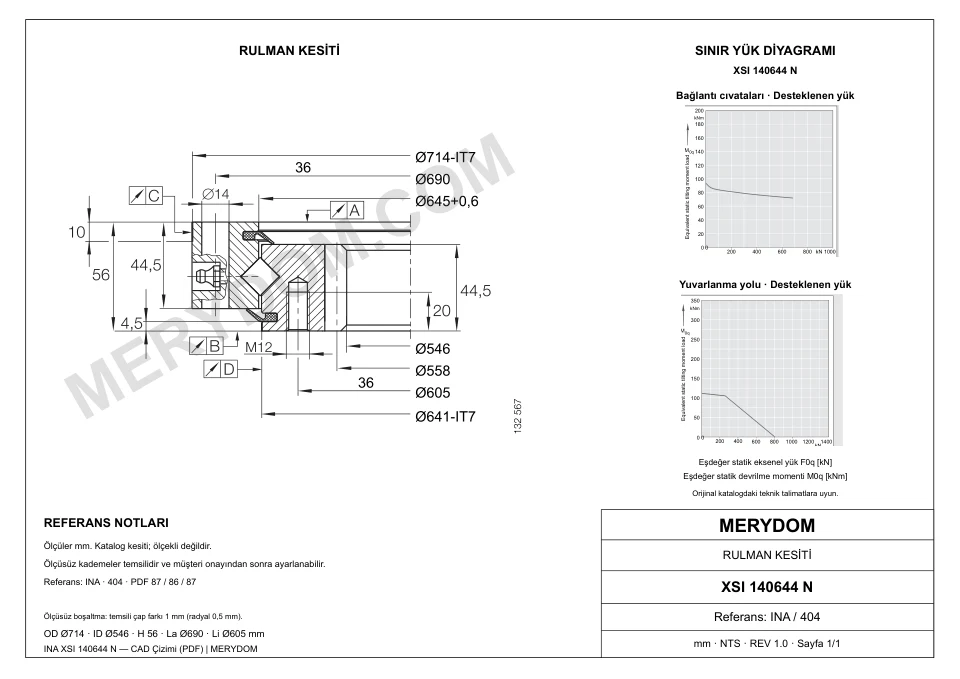

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (Kütle)
- 50 kg
- Toplam dış çap (Da)
- 714 mm
- Toplam iç çap (di)
- 546 mm
- Katalog çapı Di (Di)
- 645+0,6 mm
- Katalog çapı da (da)
- 641 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 690 mm
- Dış bilezik montaj deliği sayısı (na)
- 36
- İç bilezik cıvata dairesi (Li)
- 605 mm
- İç bilezik montaj deliği sayısı (ni)
- 36
Dişli
- Dişli modülü (m)
- 6 mm
- Diş sayısı (z)
- 93
- Dişli hatve çapı (d0)
- 558 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtINA XSI 140644 N Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | XSI 140644 N |
| Şununla değiştirilebilirliği sertifikalı | INA XSI 140644 N |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | INA |
| Seri | Xsi 14 Seri |
| Referans model | XSI 140644 N |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Çapraz makaralı |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Kütle (Kütle) | 50 kg |
| Toplam dış çap (Da) | 714 mm |
| Toplam iç çap (di) | 546 mm |
| Katalog çapı Di (Di) | 645+0,6 mm |
| Katalog çapı da (da) | 641 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 690 mm |
| Dış bilezik montaj deliği sayısı (na) | 36 |
| İç bilezik cıvata dairesi (Li) | 605 mm |
| İç bilezik montaj deliği sayısı (ni) | 36 |
| Dişli | |
| Dişli modülü (m) | 6 mm |
| Diş sayısı (z) | 93 |
| Dişli hatve çapı (d0) | 558 mm |
| Yük değerleri | |
| Normal diş kuvveti (Fznorm) | 23,7 kN |
| Azami diş kuvveti (Fzmax) | 35 kN |
| Temel dinamik eksenel yük kapasitesi (Ca) | 290 kN |
| Temel statik eksenel yük kapasitesi (C0a) | 800 kN |
| Temel dinamik radyal yük kapasitesi (Cr) | 185 kN |
| Temel statik radyal yük kapasitesi (C0r) | 395 kN |
| Ön yük (Ön yük) | 0,01 incl. 0,04 mm |
| İzin verilen azami radyal yük (Fr perm) | 148,7 kN |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
SERİ YÜK KAPASİTESİ

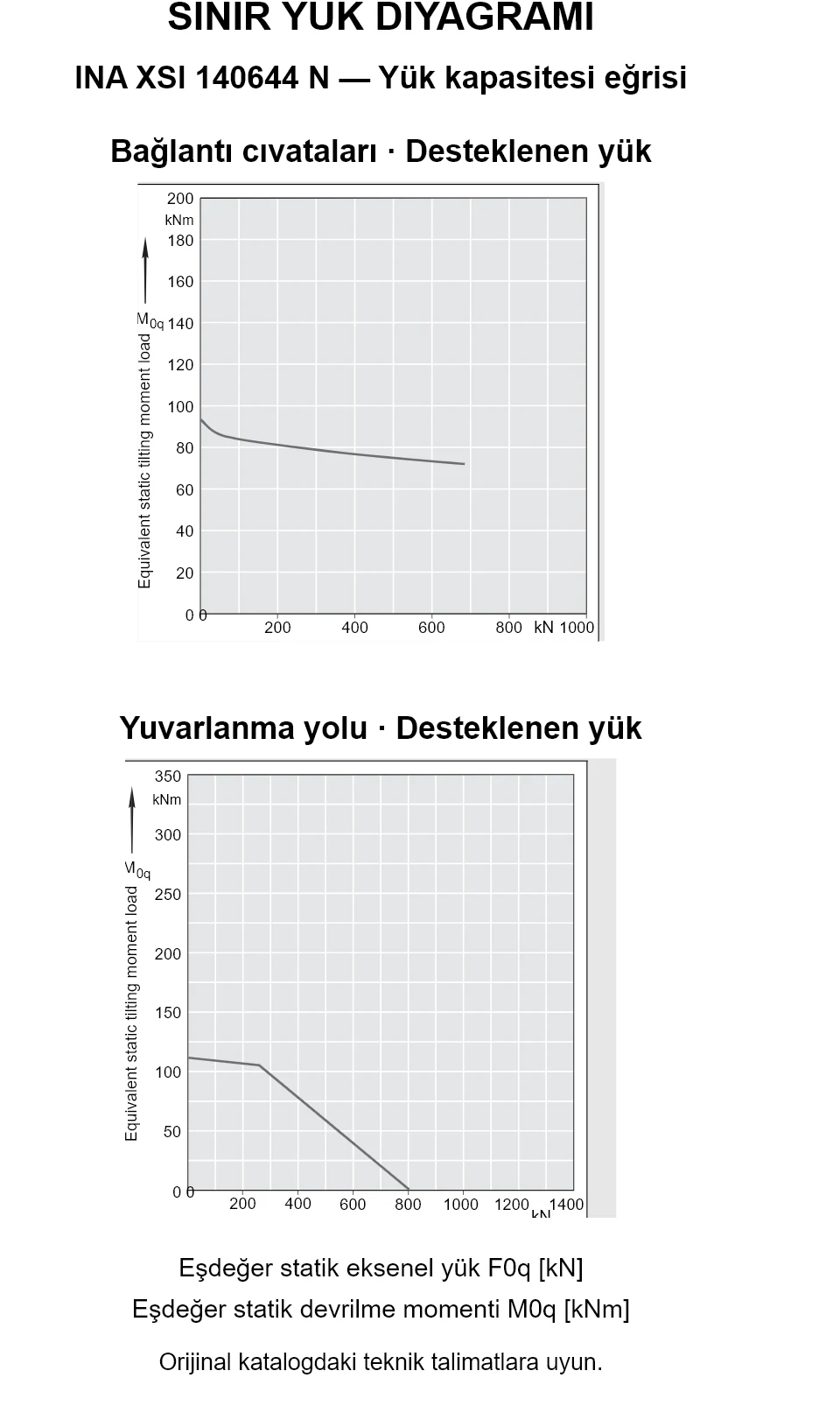

Xsi 14 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
INA XSI 140644 N için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
