Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni
INA XU 060094 Döner Tabla Rulmanı Muadili

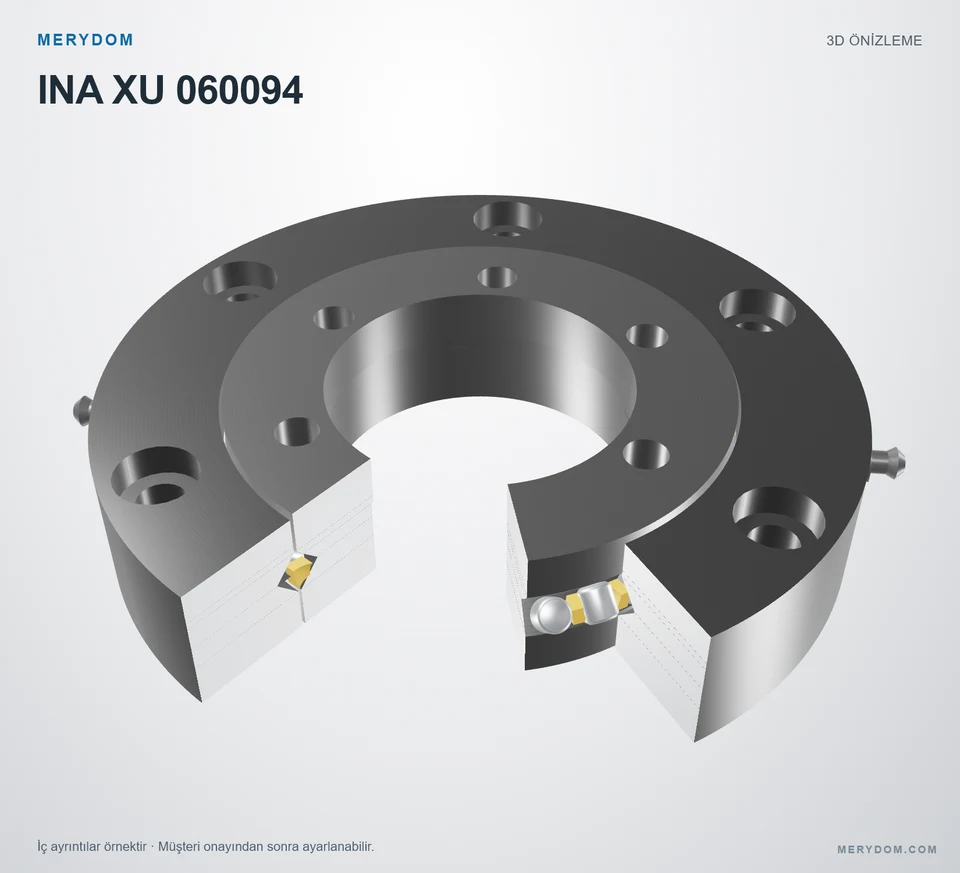

Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA XU 060094. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: INA XU 060094. Seri: Xu. Rulman yapısı: Çapraz makaralı. Dişli düzeni: Dişlisiz.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
XU 060094
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA XU 060094.
- Overall OD (Do)
- 140 mm
- Overall ID (di)
- 57 mm
- Toplam yükseklik
- 26 mm
- Dişli düzeni
- Dişlisiz
- Montaj delikleri
- 6 / 6 dış / iç
- Rulman tasarımı
- Çapraz makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

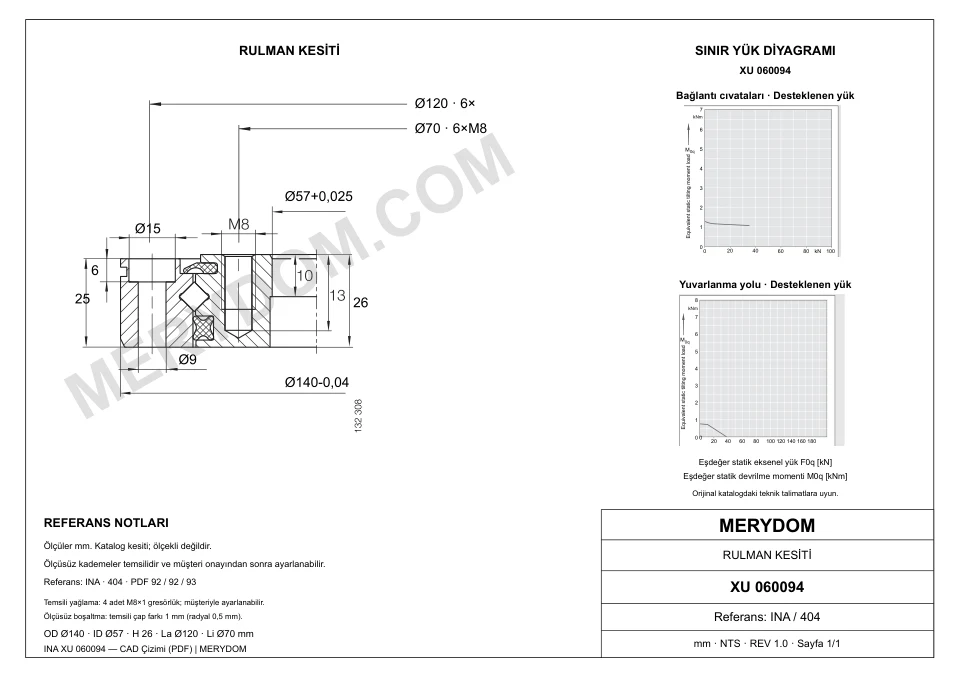

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (Kütle)
- 2,4 kg
- Toplam dış çap (Da)
- 140 mm
- Toplam iç çap (di)
- 57 mm
- Katalog çapı Di (Di)
- 94,6 mm
- Katalog çapı da (da)
- 93,4 mm
- Toplam yükseklik (H)
- 26 mm
- İç yükseklik (h)
- 25 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 120 mm
- İç bilezik cıvata dairesi (Li)
- 70 mm
- Dış bilezik montaj deliği sayısı (na)
- 6
- İç bilezik montaj deliği sayısı (ni)
- 6
- Ortak montaj deliği çapı (dB)
- 9 mm
- Havşa çapı (ds)
- 15 mm
- Havşa derinliği (ts)
- 6 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtINA XU 060094 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | XU 060094 |
| Şununla değiştirilebilirliği sertifikalı | INA XU 060094 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | INA |
| Seri | Xu Seri |
| Referans model | XU 060094 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Çapraz makaralı |
| Dişli düzeni | Dişlisiz |
| Boyutlar | |
| Kütle (Kütle) | 2,4 kg |
| Toplam dış çap (Da) | 140 mm |
| Toplam iç çap (di) | 57 mm |
| Katalog çapı Di (Di) | 94,6 mm |
| Katalog çapı da (da) | 93,4 mm |
| Toplam yükseklik (H) | 26 mm |
| İç yükseklik (h) | 25 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 120 mm |
| İç bilezik cıvata dairesi (Li) | 70 mm |
| Dış bilezik montaj deliği sayısı (na) | 6 |
| İç bilezik montaj deliği sayısı (ni) | 6 |
| Ortak montaj deliği çapı (dB) | 9 mm |
| Havşa çapı (ds) | 15 mm |
| Havşa derinliği (ts) | 6 mm |
| Yük değerleri | |
| İzin verilen azami radyal yük (Fr perm) | 9,2 kN |
| Temel dinamik eksenel yük kapasitesi (Ca) | 32,5 kN |
| Temel statik eksenel yük kapasitesi (C0a) | 37,5 kN |
| Temel dinamik radyal yük kapasitesi (Cr) | 20,7 kN |
| Temel statik radyal yük kapasitesi (C0r) | 18,4 kN |
| Ön yük (Ön yük) | 0,005 incl. 0,008 mm |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

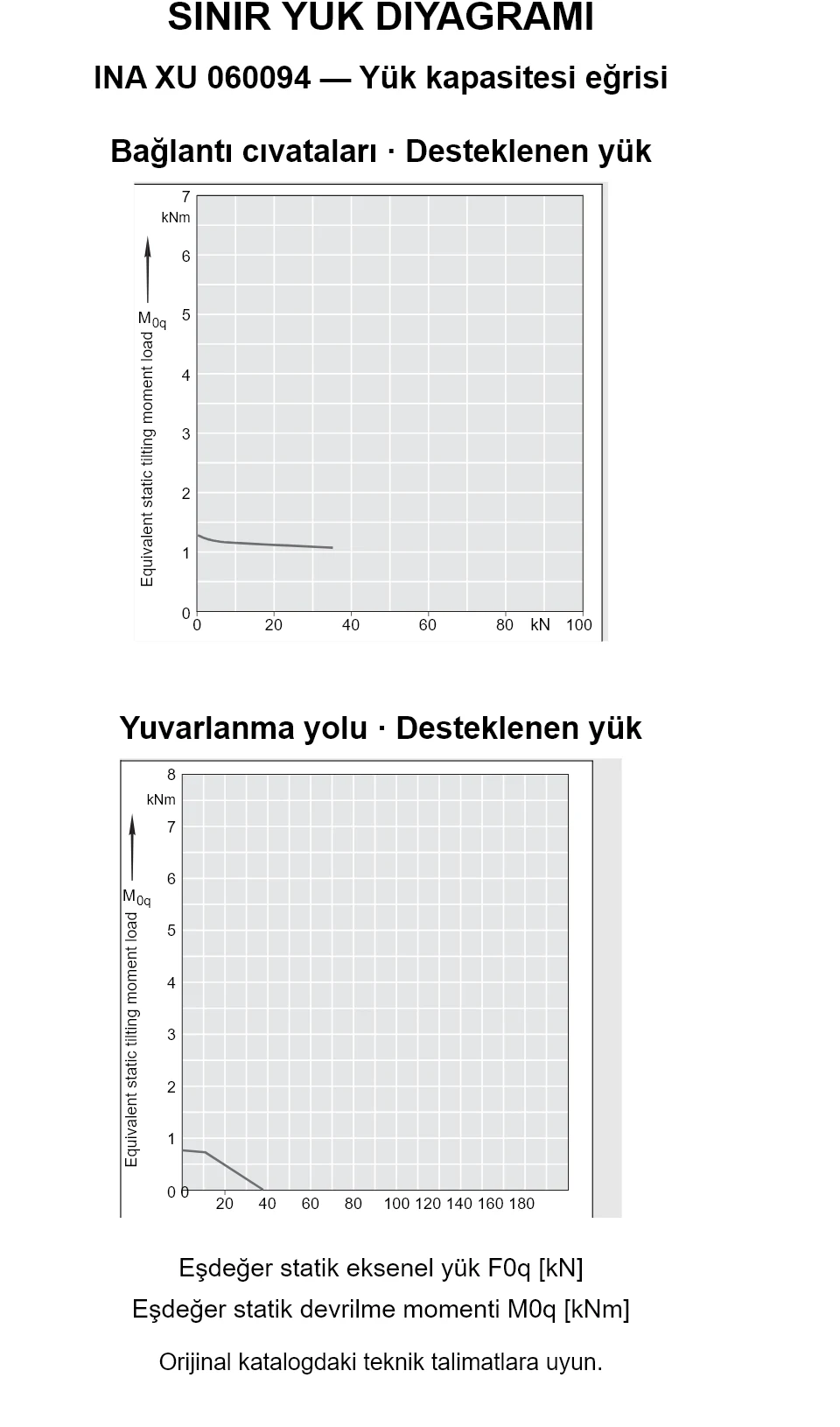

SERİ YÜK KAPASİTESİ
Xu Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
INA XU 060094 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
